A u s t a u s c h e n d e r r o t i e r e n d e n G o b o s
Wichtig! Das Gobo kann heraus fallen, wenn die Haltefeder verkehrt herum montiert wird.
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2 Siehe Bild 17. Blockieren Sie den Kopf mit der Unterseite nach oben und entfernen Sie die untere
Abdeckung. Drehen Sie das Goborad, bis Sie das auszuwechselnde Gobo gut erreichen. Entfernen Sie den
Gobohalter, indem Sie ihn etwas vom Goborad weg drücken und heraus ziehen.
3 Entfernen Sie die Haltefeder und lassen Sie das Gobo aus dem Halter fallen. Legen Sie das neue Gobo in
den Halter. Montieren Sie die Haltefeder mit der engen Windung zum Gobo zeigend. Drücken Sie zur
Identifikation der engen Windung die Haltefeder flach zusammen: die enge Windung liegt innen. Drücken
Sie das Ende der Haltefeder unter die Lippe des Gobohalters.
4 Schieben Sie den Flansch des Gobohalters unter die beiden Haltefedern am Goborad. Verwenden Sie
wenn nötig einen kleinen Schraubendreher, um die Federn anzuheben.
5 Montieren Sie die Abdeckung und entriegeln Sie vor Inbetriebnahme die Pan- und/oder Tilt-
Transportsicherung.
Beim Flachdrücken der Haltefeder
liegen die engeren Windungen innen.
Der Zugriff auf die Gobos erfolgt von der Unterseite des Kopfs.
Kippen Sie den Gobohalter und ziehen sie ihn heraus.
Montieren Sie die Haltefeder mit den engeren
Windungen zum Gobo zeigend.

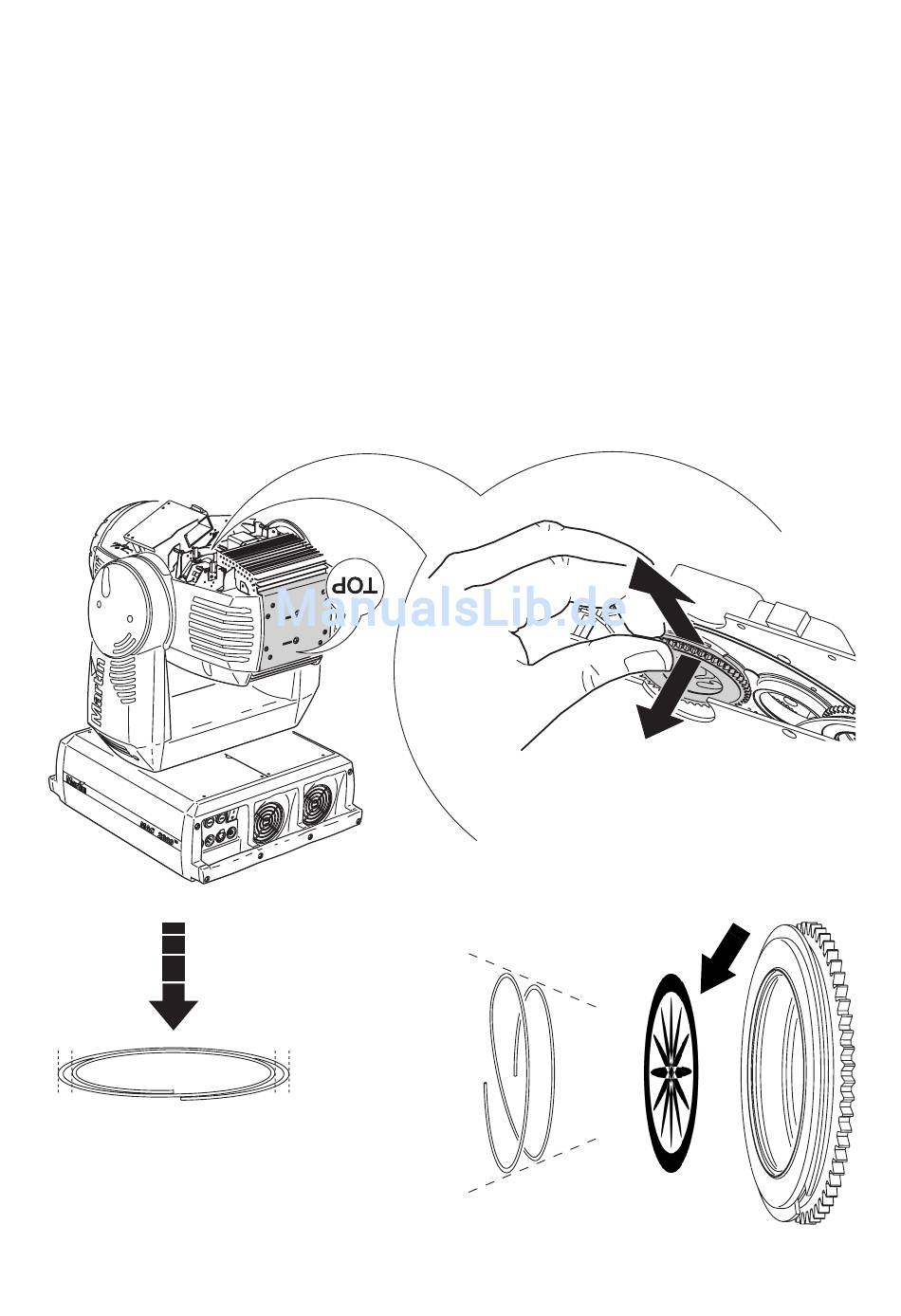

Bild 17: Austausch der drehbaren Gobos
Optische Konfiguration
Beschichtete Seite
21
