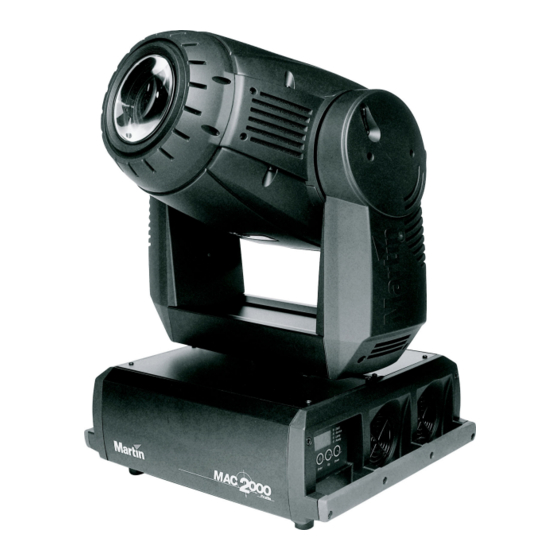

- Seite 1 MAC 2000 Profile Bedienungsanleitung...
- Seite 2 © 2000 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Rev. 000917 MG...
-
Seite 3: Inhaltsverzeichnis
................. 5 INFÜHRUNG MAC 2000 Profile Sicherheitshinweise ................. 5 .................. 7 RANSPORT Lieferumfang .......................... 7 Transportsicherungen ......................7 Einzel- Flightcase ........................7 Doppel- Flightcase ......................... 7 ................9 EUCHTMITTEL Über die HMI 1200 W/S ......................9 Austausch der Lampe ......................9 .............. - Seite 4 .................. 26 EINIGUNG ..........27 NSTALLATION NEUER OFTWARE DMX- P ..............28 ROTOKOLL ................32 ERÄTEMENÜ „A “ ............34 NTERMENÜ DJUSTMENT ..............35 ISPLAY ELDUNGEN ..............36 EHLERBEHEBUNG ........37 TECKERBELEGUNG DER AUPTPLATINE ..............38 ECHNISCHE ATEN MAC 2000 Profile...
-
Seite 5: Inführung
Sicherheitshinweise und beachten Sie alle in diesem Handbuch oder auf dem Gerät gegebenen Warnungen. Wenn Sie Fragen bezüglich des sicheren Betriebs dieses Geräts haben, wenden Sie sich bitte an Ihren Martin- Händler oder die 24h- hotline von Martin (+45 70 200 201). -
Seite 6: Schützen Sie Sich Und Andere Vor Verbrennungen Und Feuer
Das Gehäuse wird an bestimmten sehr heiß. Lassen Sie das Gerät mindestens 5 Minuten abkühlen, bevor Sie es berühren. • Das Gerät darf nicht verändert werden. Verwenden Sie nur originale Martin- Ersatzteile. • Betreiben Sie dass Gerät nicht bei Umgebungstemperaturen (T ) über 40°... -
Seite 7: Ransport
RANSPORT Wichtig! Lösen Sie die Transportsicherungen, bevor Sie das Gerät in Betrieb nehmen. LIEFERUMFANG Der MAC 2000 Profile wird in einem Einzel- oder Doppel- Flightcase geliefert. Zum Lieferumfang gehören: • Dieses Handbuch • 2 Camlock- Adapter TRANSPORTSICHERUNGEN Der Kopf und der Bügel können für Transport-... -
Seite 8: Auspacken Des Geräts
1. Öffnen Sie das Flightcase und ziehen Sie den Einschub vollständig heraus. Lösen Sie die Transportsicherungen. 2. Ziehen Sie die Testschienen vollständig heraus. Kippen Sie das Gerät und legen Sie es quer auf die Testschienen. 3. Schieben Sie die Transportschublade vollständig in das Flightcase. MAC 2000 Profile... -
Seite 9: Euchtmittel
EUCHTMITTEL ÜBER DIE HMI 1200 W/S Der MAC 2000 Profile wird mit installiertem Leuchtmittel geliefert. Das Leuchtmittel ist eine zweiseitig gesockelte Entladungslampe des Typs OSRAM 1200 W/S. hocheffiziente Entladungslampe mit kurzem Lichtbogen liefert eine über die Lebensdauer sehr stabile Farbtemperatur 6000K, verfügt... -
Seite 10: Justage Der Lampe
Bild 6: Einsetzen der Lampe JUSTAGE DER LAMPE 1. Schalten Sie den MAC 2000 Profile an und warten Sie, bis der Reset beendet ist. Zünden Sie die Lampe mit Hilfe eines Controllers oder des Gerätemenüs und projizieren Sie einen weißen, offenen Lichtstrahl auf eine ebene Oberfläche. -
Seite 11: Tromversorgung
TROMVERSORGUNG Warnung! Zum Schutz vor elektrischem Schlag muss das Gerät immer elektrisch geerdet werden. Die Stromversorgung soll mit einer Überlastsicherung und einem Fehlerstromschutzschalter (FI- Schalter) abgesichert sein. Wichtig! Vergewissern Sie sich vor dem Anschluss des Geräts, ob die Netzspannung korrekt eingestellt wurde. ANPASSEN DER NETZSPANNUNG –... -
Seite 12: Ändern Der Netzeinstellung
Bild 9: Ballast- (A) und Transformator- (B) Klemmen NETZANSCHLUSS Wichtig! Schließen Sie den MAC 2000 Profile direkt an die Stromversorgung an. Schließen Sie ihn nie an einen Dimmerkanal an: Das Gerät kann Schaden nehmen. Vor der ersten Inbetriebnahme müssen Sie einen passenden Netzstecker montieren. -
Seite 13: Datenverbindung
Martin- Geräte, die vor 1997 produziert wurden, weisen eine unterschiedliche Pinbelegung auf (Pin 2 + / Pin 3 -). Verwenden Sie zwischen dem MAC 2000 Profile und solchen Martin- Geräten einen Adapter, der die Pins 2 und 3 vertauscht (Phasendreher). -
Seite 14: Montage
ONTAGE Der MAC 2000 Profile kann auf dem Boden aufgestellt oder an einer Truss befestigt werden. Das Camlock- System ermöglicht die schnelle und einfache Montage der Befestigungsklemmen in 4 unterschiedlichen Positionen (siehe Bild 10). Bild 10: Positionen der Befestigungsklemmen Warnung! Verwenden Sie immer 2 Klemmen, um das Gerät zu montieren. -
Seite 15: Montage Des Geräts In Der Truss
MONTAGE DES GERÄTS IN DER TRUSS 1. Vergewissern Sie sich, dass die Befestigungsklemmen (nicht im Lieferumfang) unbeschädigt sind und für das 10-fache Gewicht des Geräts zugelassen sind. Vergewissern Sie sich, dass die tragende Struktur mindestens für das 10-fache Gewicht aller montierten Geräte, Klemmen, Kabel, Hilfsmittel etc. zugelassen ist. 2. -
Seite 16: Gerätemenü
Die DMX- Adresse, auch Startadresse genannt, ist der erste Kanal, ab dem das Gerät auf Befehle vom Controller reagiert. Um jedes Gerät unabhängig voneinander zu steuern, muss ihnen ein eigener Adressbereich zugeordnet werden. Zwei MAC 2000 Profile können über die selbe Startadresse verfügen, sie reagieren dann identisch und können nicht unabhängig gesteuert werden. -
Seite 17: Eigenschaften
EIGENSCHAFTEN Bewegung Der MAC 2000 Profile verfügt über 6 Optionen, um die Bewegung den Bedürfnissen in unterschiedlichen Anwendungen anzupassen. • Die Protokollauswahl ( PSET ) wählt zwischen 8 bit- oder der höheren 16 bit- Auflösung für Pan, Tilt und Gobo- Indizierung. -
Seite 18: Betriebsinformationen
Zähler, der die Gesamtstunden / -zündungen seit Produktion des Geräts anzeigt ( TOTL ), gespeichert. Ein Zähler wird zurück gesetzt, indem Sie den entsprechenden Wert anzeigen und die Taste [↑] gedrückt halten, bis der Wert „0“ angezeigt wird. MAC 2000 Profile... -
Seite 19: Service- Routinen
Die Funktionen Pan, Tilt, Fokus, Dimmer, Iris und Farbmischung können mit Offset- Werten belegt werden, um gleiches Verhalten für alle Geräte zu erreichen. Verwenden Sie einen MAC 2000 Profile als Referenz und stellen Sie alle anderen Geräte entsprechend ein. UTIL / dFOF Die Grundeinstellungen werden im Untermenü... -
Seite 20: Optische Konfiguration
Seite zur Gobofassung montiert werden (von der Haltefeder weg zeigend). Strukturierte Gobos werden mit der glatten Seite zur Haltefeder zeigend montiert. Diese Orientierung gewährleistet beste Ergebnisse in Verbindung mit rotierenden Gobos. Bild 13: Standard- Gobobestückung, von der Lampe gesehen MAC 2000 Profile... -
Seite 21: Austausch Der Drehbaren Gobos
Austausch der drehbaren Gobos Wichtig! Das Gobo kann heraus fallen, wenn die Haltefeder verkehrt herum montiert wird. 1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen. 2. Unter Bezug auf Bild 15: Blockieren Sie den Kopf mit der Unterseite nach oben und entfernen Sie die untere Abdeckung. - Seite 22 Bild 15: Austausch der drehbaren Gobos MAC 2000 Profile...
-
Seite 23: Farb- / Goborad
FARB- / GOBORAD Das Farb- / Goborad ist mit vier dichroitischen Glasfiltern und drei festen Gobos bestückt (Bild 13). Sie werden mit der beschichteten Seite vom Rad weg zeigend montiert. Austausch der Farbfilter oder festen Gobos 1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen. 2. -
Seite 24: Ffekte
FFEKTE Der MAC 2000 Profile ist kompatibel zu Controllern, die das Protokoll USITT DMX 512 verwenden. Das Gerät verfügt über zwei Steuer- Modi mit 8 bit bzw. 16 bit Auflösung. Der 16-bit- Modus benötigt mehr Steuerkanäle als der 8-bit- Modus, dafür werden die Gobos und Pan / Tilt präziser positioniert. -
Seite 25: Effektrad
Das Gobo und der Typ der Drehung (Positionierung oder kontinuierliche Drehung, mit oder ohne „Schütteleffekt“) kann für jedes Rad mit dem Gobo- & Funktionskanal eingestellt werden. Dieser Kanal enthält auch Befehle für die kontinuierliche Drehung der Goboräder. Die Goboposition und Drehgeschwindigkeit werden mit dem Position- / Geschwindigkeits- kanal eingestellt. -
Seite 26: Regelmässige Wartung
EGELMÄßIGE ARTUNG Der MAC 2000 Profile muss regelmäßig gewartet werden. Die Wartungsintervalle hängen von den Einsatzbedingungen ab; wenden Sie sich bitte an einen qualifizierten Martin- Techniker, um Empfehlungen zu erfahren. Wichtig! Exzessive Staubbelastung, Nebelfluid und andere Ablagerungen vermindern die Leistung und können zu Überhitzung und Beschädigung des Geräts führen, die nicht durch die Geräte- Garantie gedeckt ist. -
Seite 27: Reinigen Der Lüfter Und Lüftungsschlitze
• Zum Installieren neuer Software müssen folgende Voraussetzungen erfüllt sein: • Die neue Version der Geräte- Software, die Sie im Support- Bereich der Martin website http://www.martin.dk zum Herunterladen finden. • Den Martin Software Uploader, Version 4.0 oder höher, den Sie ebenfalls im Support- Bereich der website finden. -
Seite 28: Dmx- Protokoll
128-255 50-100 Maximalwert 0-100% Gelb 0-255 0-100 Weiß -> Gelb Gelb- Limit bei zufälliger CMY- Farbe 0-127 0-50 Minimalwert 0-100% 128-255 50-100 Maximalwert 0-100% Farbtemperatur- Korrektur 0-255 0-100 Kalt -> Warm (0-178 mireds) Tabelle 4: DMX- Protokoll MAC 2000 Profile... - Seite 29 DMX- Kanal Startcode = 0 8-bit 16-bit Wert Prozent Funktion Farb- / Goborad Kontinuierliche Drehung 0-20 Weiß -> Position 1 20-40 7-16 Position 1 -> Position 2 40-60 16-23 Position 2 -> Position 3 60-80 23-31 Position 3 -> Position 4 80-100 31-39 Position 4 ->...
- Seite 30 8-bit Position (MSB), Min -> Max Drehgeschwindigkeit Keine Drehung 3-127 1-50 Gegenuhrzeigersinn, langsam -> schnell 128-252 50-98 Uhrzeigersinn, schnell -> langsam 253-255 99-100 Keine Drehung Goborad 2, Feinpositionierung 0-255 0-100 Feinposition (LSB), Min -> Max Tabelle 4: DMX- Protokoll MAC 2000 Profile...
- Seite 31 8-bit 16-bit Wert Prozent Funktion Effektrad, Auswahl & Makros Effektauswahl Offen 1-175 1-68 Variabler Frost, 0-100% 176-183 69-72 Effekt 1, indizierte Drehung 184-191 72-75 Effekt 2, indizierte Drehung 192-199 75-78 Effekt 1, kontinuierliche Drehung 200-207 78-81 Effekt 2, kontinuierliche Drehung 208-215 81-84 Offen...
-
Seite 32: Gerätemenü
MOd1 MOd2 Siehe Seite 17 TRAC/CAL 1-10 Anzahl der auszuwertenden DMX- Werte. Siehe Seite 17 Lädt die Werkseinstellungen dFSE FACT LOAd CUS1, CUS2, LOAd Lädt eine anwenderdefinierte Einstellung CUS3 Speichert die aktuelle Konfiguration SAVE Tabelle 5: Gerätemenü MAC 2000 Profile... - Seite 33 Temperatur in der Basis BASE Software- Version Anzeige des DMX- Startcodes. Der Startcode muss für den dMXL STCO Betrieb des MAC 2000 Profile „0“ sein. DIM..E SP Anzeige des empfangenen Kanalwertes Noch nicht implementiert dEMO Noch nicht implementiert Allgemeiner Test aller Effekte...
-
Seite 34: Untermenü „Adjustment
Pan und Tilt auf Neutralstellung fahren Pan neutral, Tilt unten PNTd PNTU Pan neutral, Tilt oben Pan links, Tilt neutral PLTN Pan rechts, Tilt neutral PRTN PLTd Pan links, Tilt unten Pan rechts, Tilt oben PRTU Tabelle 6: Untermenü „Adjustment“ MAC 2000 Profile... -
Seite 35: Display - Meldungen
Frequenzeinstellung. sind ein fehlendes oder defektes Leuchtmittel oder eine falsche Spannungseinstellung ...der Speicher kann nicht gelesen Kontaktieren Sie den Martin- Service MERR (Speicherfehler) werden ShER ...das Gerät erkennt, dass die Lampe Kontaktieren Sie den Martin- Service (kurzzeitiger Fehler) brennt, obwohl kein „Lamp On“-... -
Seite 36: Fehlerbehebung
Trennen Sie das Gerät allpolig vom seine Position falsch. Netz. Überprüfen Sie die Span- nungseinstellung und korrigieren Sie ggfls. Die Mechanik muss gereinigt, justiert Kontaktieren Sie den Martin- Service oder geschmiert werden Kein Lichtaustritt. Meldung Ballast- Transformator- Trennen Sie das Gerät allpolig vom „LERR“... -
Seite 37: Steckerbelegung Der Hauptplatine
TECKERBELEGUNG DER AUPTPLATINE Gerätemenü / Fehlerbehebung... -
Seite 38: Technische Daten
Kanada Sicherheit ................... CSA C22.2 No. 166 USA Sicherheit ....................ANSI/UL 1573 Konstruktion Gehäuse ..........UV-beständiger, glasfaserverstärkter Verbundstoff Schutzfaktor ........................IP20 Installation Befestigungspunkte ........8 Paar Camlock Schnellverschlüsse, 45° gedreht Orientierung .........................beliebig Zubehör MP2 Uploader ..................... Art.-Nr. 90758420 G-Klemme ....................Art.-Nr. 91602003 Half-Coupler ....................Art.-Nr. 91602005 MAC 2000 Profile...
