8. Suggerimenti per un corretto accesso all'unità
Accesso
8.1 Smontare il tubo di scarico condensa R1.
8.2 Accertarsi che la vaschetta L1 sia libera da eventuali residui di ghiaccio prima di rimuoverla svitando le viti "A".
8.3 Allentare le viti autofilettanti "B", senza toglierle completamente, quindi sfilare il coperchio laterale L5.
Riposizionamento
8.4 Ricollocare il coperchio laterale L5 e fissarlo mediante le viti "B".
8.5 Rimettere la vaschetta L1 in posizione, avendo cura che i coperchi laterali siano interni alla stessa, quindi fissarla con le
viti "A".
8.6 Rimontare il tubo di scarico condensa R1.

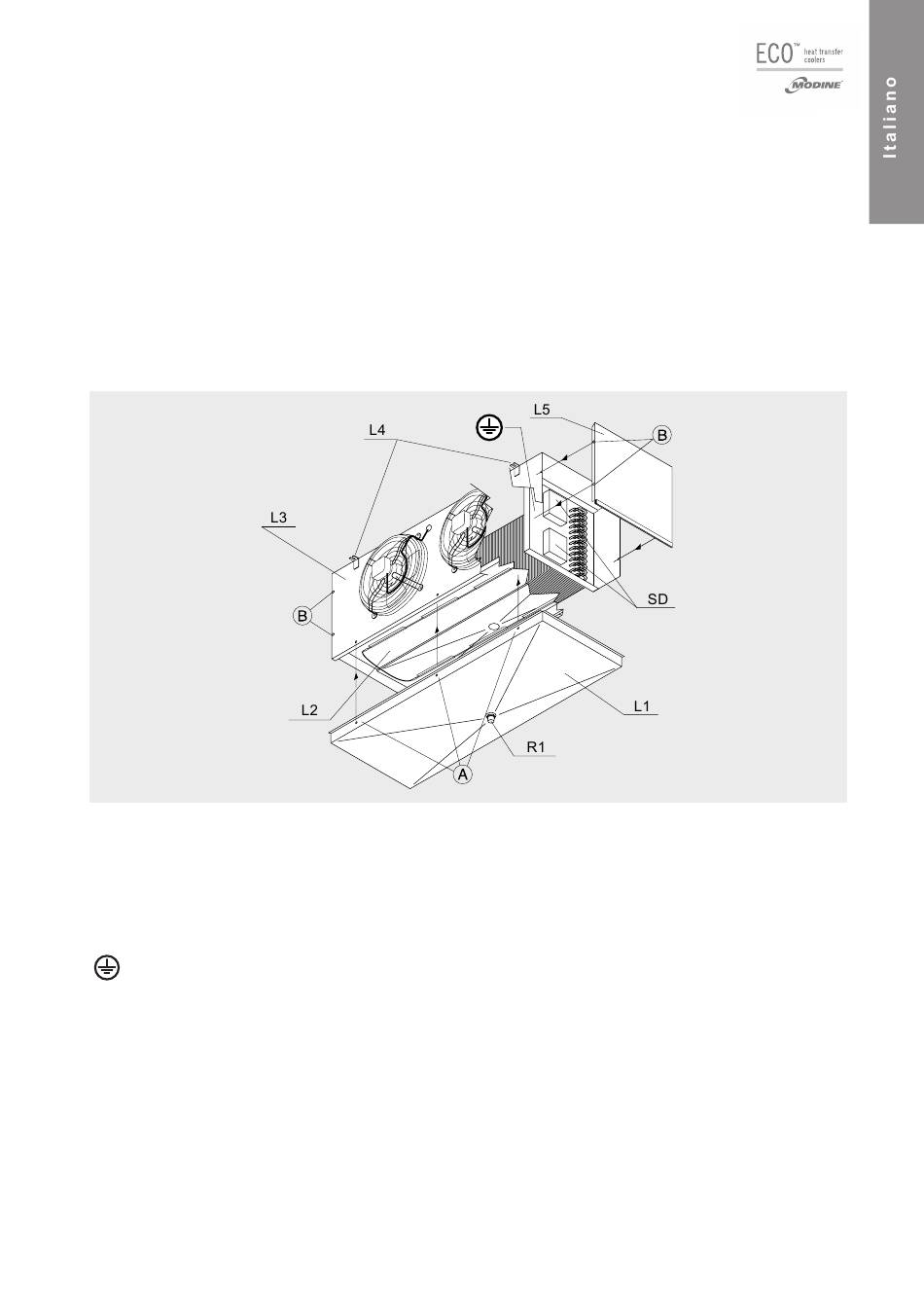

L1 = Vaschetta
L2 = Sgocciolatoio interno
L3 = Convogliatore
L4 = Sostegni
L5 = Coperchio laterale
R1 = Scarico condensa
SD = Scatole di derivazione (ventilatori e resistenze)
= Polo di terra
Figura 6
