Norme e direttive di riferimento
- DIRETTIVA MACCHINE 2006/42/EC
- DIRETTIVA BASSA TENSIONE 2014/35/UE
- DIRETTIVA COMP. ELETTROMAGNETICA 2014/30/UE
- DIRETTIVA PED 2014/68/UE
- DIRETTIVA ERP 2009/125/EC
- UNI EN 378 SISTEMI DI REFRIGERAZIONE E POMPE DI CALORE
Suggerimenti per un corretto
accesso all'apparecchio

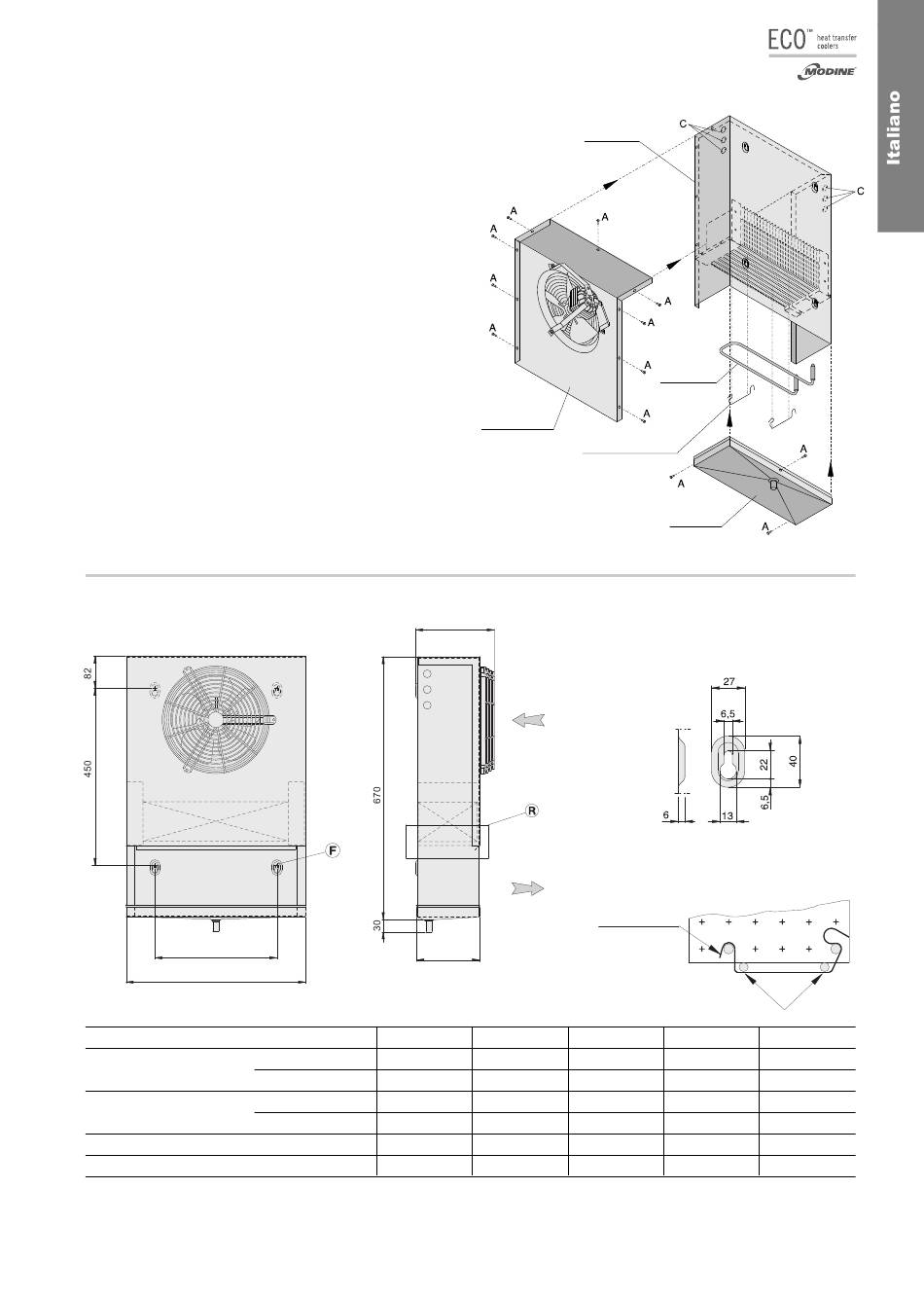

Assemblaggio preliminare
1. Serie "EP" - "EP-ED": collegare la resistenza ed i motori sfondando uno
degli ingressi presagomati "C"; utilizzare il passacavo in gomma fornito
a corredo per evitare danni ai cavi.
2. Serie "EP/B" - "EP/BED": la resistenza ed i motori sono già collegati in
scatola di derivazione; utilizzare comunque gli ingressi presagomati "C"
e il passacavo in gomma per i collegamenti elettrici.
Accesso/Riposizionamento
1. Per rimuovere/riposizionare il convogliatore e la vaschetta agire sulle
viti "A".
Caratteristiche costruttive e dimensionali
B
A
Modello EP
Dimensioni
A
(mm)
B
Attacchi interni batteria
In (SAE)
Out (SAE)
Attacco scarico
ø mm
Peso netto
kg
(•) Impiegare valvola termostatica con equalizzatore di pressione esterno.
Carenatura
Convogliatore
Molla fermaresistenza
200
Molla fermaresistenza
170
80
81
460
460
310
310
1/2
1/2
1/2
1/2
16
16
6,4
6,4
Resistenza
Vaschetta
Particolare di fissaggio "F"
Particolare di posizionamento "R"
Resistenza
(•) 201
101
460
810
310
660
1/2
1/2
1/2
5/8
16
16
7,1
12,1
www.modinecoolers.com
(•) 301
1160
1010
1/2
5/8
16
16,8
3
