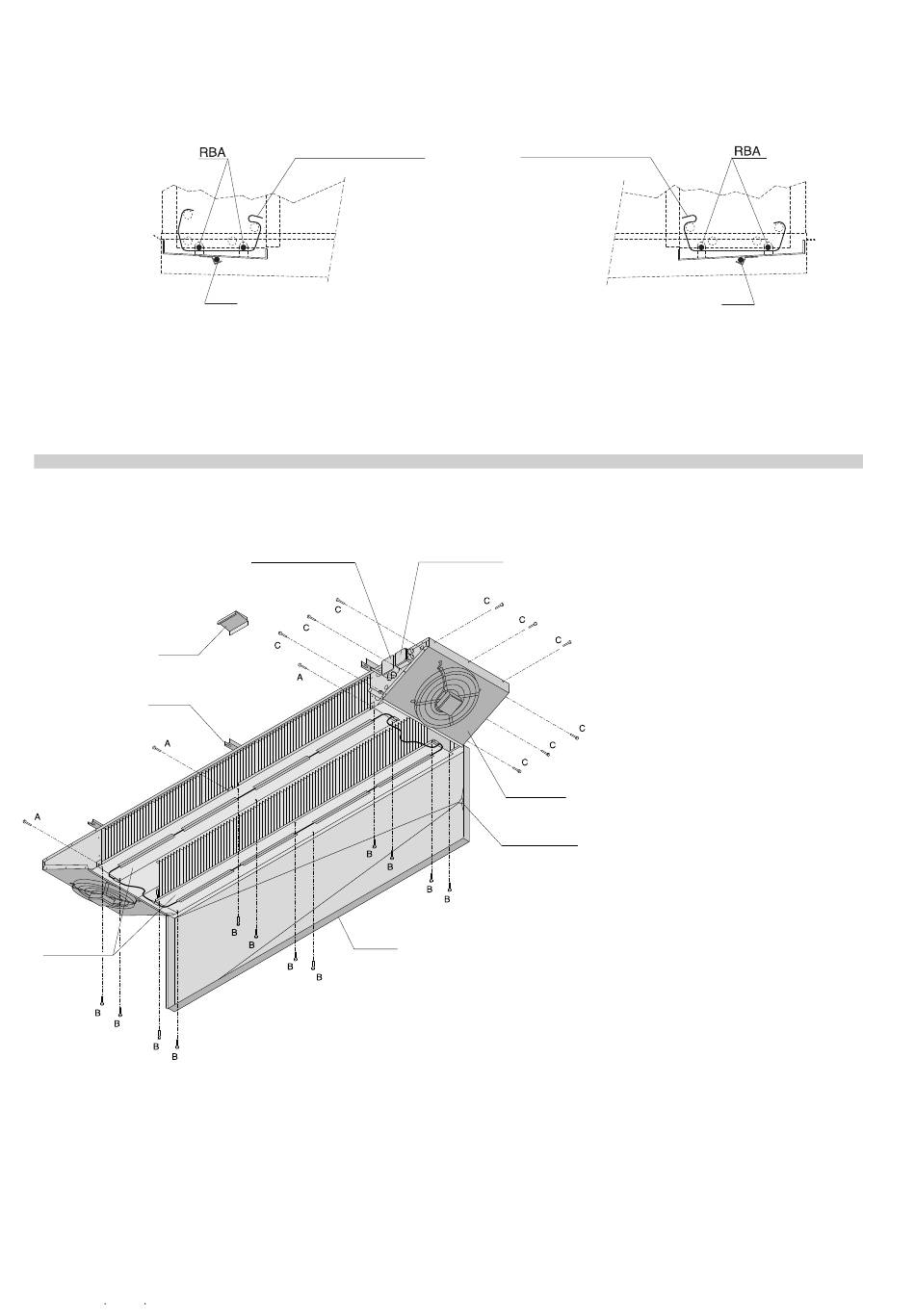

Particolare del posizionamento resistenze elettriche di sbrinamento

GLE
21EM5 ED
22EM5 ED
23EM5 ED
34EM5 ED

Suggerimenti per un corretto accesso all'apparecchio

Deflettore
Sostegno
Sgocciolatoi
interni
4
www modine com
Molle fermaresistenza
RSA
Collegamento resistenze
Vaschetta
Molle fermaresistenza
GLE
34FM5 ED
Collegamento motori
Convogliatore
Scarico condensa
Accesso
1. Smontare il tubo di scarico condensa in modo che non crei intralcio al
movimento della vaschetta.
2. Togliere il deflettore e svitare le viti di fissaggio "A" della vaschetta.
3. Accompagnare la vaschetta fino alla posizione rappresentata in figura.
4. Al fine di intervenire anche sulle resistenze poste sotto la batteria, togliere gli
sgocciolatoi interni svitando le viti "B".
5. Si può accedere alla zona collettori, svitando le viti "C", smontando il
convogliatore.
Riposizionamento
1. Riposizionare sgocciolatoi e convogliatori avvitando le viti "B" e "C".
2. Portare in posizione la vaschetta e fissarla mediante le viti "A".
3. Rimontare il deflettore e il tubo di scarico condensa.
RSA
RBA - Resistenze elettriche della batteria
RSA - Resistenza elettrica sullo sgocciolatoio interno
