Modine ECO CGC-Serie Betriebsanleitung
Deckenluftverdampfer
Verwandte Anleitungen für Modine ECO CGC-Serie
Inhaltszusammenfassung für Modine ECO CGC-Serie

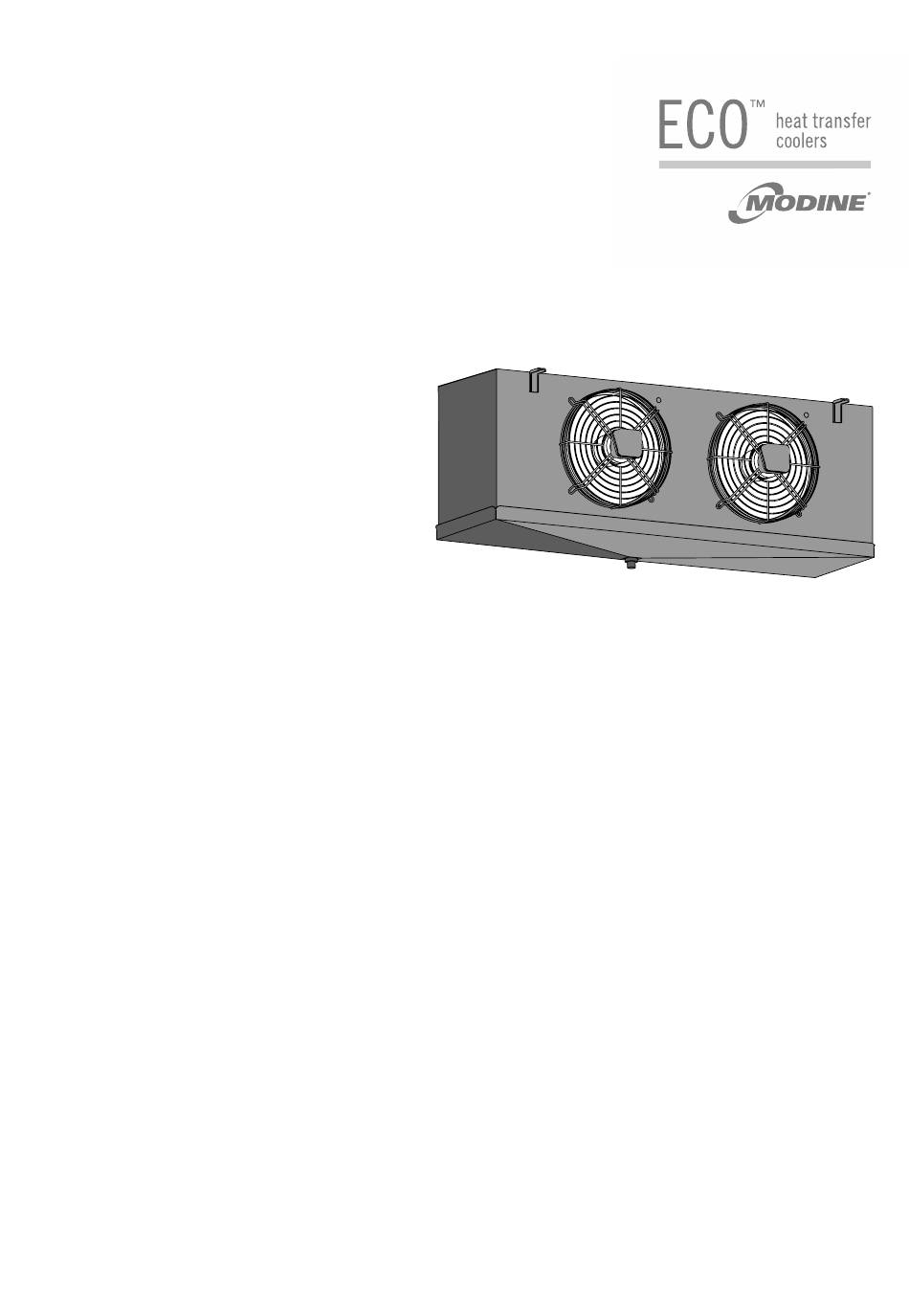

- Seite 1 MANUALE TECNICO Aeroevaporatori a soffitto TECHNICAL MANUAL Ceiling unit coolers BETRIEBSANLEITUNG Deckenluftverdampfer MANUAL TECNICO Aeroevaporadores de techo MANUEL TECHNIQUE Evaporateurs plafonniers ТЕХНИЧЕСКОЕ РУКОВОДСТВО Потолочные воздухоохладители...
-
Seite 3: Inhaltsverzeichnis
15. Datos técnicos ......92 Declaración de incorporación – Garantías....137 www.modine.com... -
Seite 49: Index - Übersetzung Der Originalanleitung 1. Wichtig
Erlöschen der Garantie und setzt Sie einer möglichen chemischen Gefahr aus. 1.10 Für jede andere als die angegebene Verwendung wenden Sie sich bitte an das technische Büro von Modine. 1.11 Modine haftet nicht für Unfälle, Verluste oder Schäden, die aus einer unsachgemäßen Verwendung des Geräts resultieren, welches sachgemäß... -
Seite 50: Anwendungen
Wird eine kontinuierliche Überwachung der CO -Konzentration empfohlen. 1.24 Bei Unklarheiten oder Rückfragen wenden Sie sich bitte an Modine oder Händler. 2. Anwendungen Die Inbetriebnahme des Gerätes ist solange untersagt, bis die Konformität der Maschine, in die es eingebaut werden soll, mit der Maschinenrichtlinie 2006/42/CE erklärt wurde, siehe “Einbauerklärung”... -
Seite 51: Identifizierung
Die Wärmetauscher der Modelle werden mit einer 2 bar Trockenluftvorspannung geliefert und haben 1/4” SAE Füllanschlüsse. Überprüfen Sie das Vorhandensein von Druck, liegt kein Druck vor, sofort Modine kontaktieren und das Problem auf dem Transportdokument vermerken. Ein Mangel an Druck deutet auf einen Verlust aufgrund von Transportschäden hin. -
Seite 52: Handhabung Und Montage
Stützen), auf die das Modell gestellt werden kann. Wenn die Installation abgeschlossen ist, entfernen Sie die Schutzfolie, die das Modell abdeckt. Entsorgen Sie die Verpackung gemäß den örtlichen Vorschriften. 5.10 Wenn das Gerät mit Halterungen ausgestattet ist, installieren und warten Sie diese für die zukünftige Verwendung. www.modine.com... -
Seite 53: Montagebedingungen
6.11 Standardmodelle sind möglicherweise nicht für den Betrieb in Tunneln oder Schockkühl-/Schnellgefrierkammern geeignet. 6.12 Die Geräte sind mit Axialmotor-Ventilatoren ausgestattet, daher nicht für Kanalbetrieb oder zur Unterstützung zusätzlicher statischer Förderhöhen geeignet. Erkundigen Sie sich bei Modine nach speziellen Anforderungen. 6.13 Die Betriebsbedingungen (Temperaturen und Drucke) müssen dem Projekt entsprechen. - Seite 54 6.26 Bei nah aneinander installierten Geräten abwechselnde Abtauungen vermeiden. 6.27 Auf Bestellung können die Modelle mit nicht standardmäßigen ärmetauschern, Abtausystemen und Lüfteraggregaten geliefert werden. 6.28 Ist vor dem Schneiden der Eintritts- und/oder Austrittsmuffen der Vorladedruck (ca. 2 bar) aus dem Wärmetauscher abzulassen. Abbildung 5 www.modine.com...
-
Seite 55: Konstruktionseigenschaften Und Abmessungen
2524 Abmessungen B [mm] 1130 1680 2230 In [mm] 12.7 12.7 12.7 12.7 Innere Batterie Anschlüsse Out [mm] 12.7 12.7 12.7 (F8 15.87) 15.87 (F8 22.23) Tauwasserabfluß Ø (GAS) 1” 1” 1” 1” Nettogewicht Thermostatisches Ventil mit Aussendruck-Kompensator anwenden www.modine.com... -
Seite 56: Modell Mit Flügeldurchmesser Ø350 Mm
Innere Batterie Anschlüsse Out [mm] 12.7 12.7 12.7 12.7 (A8 15.87) 15.87 (F8 22.23) 15.87 (A8 22.23) 15.87 (F8 22.23) 22.23 22.23 Tauwasserabfluß Ø (GAS) 1” 1” 1” 1” 1” 1” 1” 1” 1” Nettogewicht Thermostatisches Ventil mit Aussendruck-Kompensator anwenden www.modine.com... -
Seite 57: Ratschläge Für Einen Korrekten Zugang Zum Gerät
Die seitliche Abdeckung L5 mit den Schrauben “B” befestigen. Tropfwanne L1 so positionieren, daß die seitlichen Abdeckungen innen sind und mit den Schrauben “A” befestigen. Tauwasserabflußrohr R1 montieren. Abbildung 6 Tropfwanne Innere Tropfwanne Lüfterblech Halterungen Seitliche Abdeckung Tauwasserabfluß Abzweigdosen (Ventilatoren und Heizstäbe) Erdungspol www.modine.com... -
Seite 58: Anschlußplan Der Motorventilatoren
Drehzahlreglern die Eignung für die Motoren überprüfen; nicht verträgliche Systeme können Lärm und Schäden am Motor hervorrufen; Modine lehnt jede Verantwortung für mit Drehzahlreglern ausgestattete Geräte ab. Bei Ventila- toren, die mit Thermokontakten (TK) ausgestattet sind, müssen diese an den Steuerkreis angeschlossen werden. Bei Modellen, die mit einer Verdrahtung in einer Anschlussdose geliefert werden, nehmen Sie die Abdeckung ab, um die Verbindung herzustellen. -
Seite 59: Anschlußplan Und Leistungen Der Heizstäbe
Heizungen muss periodisch kontrolliert werden, um Schäden durch Eisbildung zu vermeiden. Modine haftet in keiner Weise für Defekte, die durch nicht erkannte Fehlfunktionen entstehen. Bei Modellen, die mit einer Verdrahtung in einer Anschlussdose geliefert werden, nehmen Sie die Abdeckung ab, um die Verbindung her- zustellen. -
Seite 60: Anschluß 230V/1/50-60Hz Vorzubereiten
Modell CGC “ED” 311F4 312F4 313F4 314F4 Ø315 311F6 312F6 313F6 314F6 311F8 312F8 313F8 314F8 RBA - Hochleistungsheizstab im Wärmeaustauscher Rohrreihen RBB - Niederleistungsheizstab im Wärmeaustauscher Gesamtleistung 1750 3150 4900 6300 RSA -Hochleistungsheizstab in der inneren Tropfwanne www.modine.com... - Seite 61 Modell CGC “ED” 351E4 352E4 353F4 354F4 Ø350 351E6 352E6 353F6 354F6 351E8 352E8 353F8 354F8 RBA - Hochleistungsheizstab im Wärmeaustauscher Rohrreihen RBB - Niederleistungsheizstab im Wärmeaustauscher Gesamtleistung 2000 3600 5600 7200 RSA -Hochleistungsheizstab in der inneren Tropfwanne www.modine.com...
- Seite 62 351A4 352A4 353A4 354A4 355A4 Ø350 351A6 352A6 353A6 354A6 355A6 351A8 352A8 353A8 354A8 355A8 RBA - Hochleistungsheizstab im Wärmeaustauscher Rohrreihen RBB - Niederleistungsheizstab im Wärmeaustauscher Gesamtleistung 2750 4950 7700 9900 12100 RSA -Hochleistungsheizstab in der inneren Tropfwanne www.modine.com...
-
Seite 63: Kontrollen Vor Inbetriebnahme
11.6 Prüfen Sie, ob die elektrische Absorption korrekt ist, und dass diese auf keinem Fall höher ist, als auf dem Etikett des Motorlüfters angegeben. Wenn das Gerät mit Abtauwiderständen ausgestattet ist, prüfen Sie, ob die Absorption mit den Daten in der Tabelle (Abschnitt 9) übereinstimmt. 11.7 Kontrolle des korrekten Anziehens der Schrauben (Übereinstimmung mit EN 1090-2). www.modine.com... -
Seite 64: Wartung
Abdeckung. 12.10.4 Saugen Sie gegebenenfalls von der Lufteinlassseite an. 12.10.5 Führen Sie nach der Reinigung des Lamellenpakets eine Sichtprüfung durch, um eventuelle Schmutzreste oder das Vorhandensein von beschädigten Flügeln zu erkennen (wiederholen Sie die Reinigung, falls erforderlich). www.modine.com... - Seite 65 Vorschriften zu treffen. 12.21 Achten Sie bei der Demontage und Verschrottung des Geräts auf die Verwendung der entsprechenden PSA (Abschnitt 13). Sorgen Sie für eine vollständige Entleerung der Flüssigkeiten und deren korrekte Entsorgung. Achten Sie besonders auf scharfe Kanten. www.modine.com...
-
Seite 66: Auftretende Probleme
Die nicht richtig gewuchteten Motoren Motorventilatoren nicht gewuchtet austauschen Lamellenpaket reinigen und eventuell Lamellenpaket verstopft häufiger die Reinigung vornehmen Die nicht richtig gewuchteten Motoren Das Modell ist übermäßig laut Motorventilatoren nicht gewuchtet austauschen Die zu lauten Motorventilatoren Kugellager der Motorventilatoren abgenutzt austauschen www.modine.com... -
Seite 67: Restrisiko
SCHNITT- UND QUETSCHVERLETZUNGEN DURCH IN BEWEGUNG STEHENDE KOMPONENTEN Der Bediener (in bestimmten Situationen oder während der Wartung) muss auf die Lüfter achten. Im Allgemeinen muss der Lüfter durch Öffnen des Sicherheitsschalters am Mundstück in der geöffneten Position “O” getrennt werden. www.modine.com... - Seite 68 Es ist verboten, die Schutzvorrichtungen der Ausrüstung zu entfernen oder zu manipulieren. Änderungen an der Maschine sind verboten: Sollen diese durchgeführt werden, wenden Sie sich bitte vorher an Modine. Die folgende Tabelle fasst die PSA (Persönlichen Schutzausstattungen) zusammen, die während der verschiedenen Le- bensphasen der Ausrüstung verwendet werden müssen (in jeder Phase besteht eine Verpflichtung zur Verwendung und...
-
Seite 69: Beschreibung
• RICHTLINIE FÜR UNTER DRUCK STEHENDE BEHÄLTER 2014/68/EU, Mod. A 2 f. Kat. I oder Art. 4 Par. 3, wie auf dem PED-Etikett des Wärmetauschers angegeben. • RICHTLINIE ERP 2009/125 / EG • UNI EN 378:2020 KÄLTEANLAGEN UND WÄRMEPUMPEN www.modine.com... -
Seite 70: Technische Daten
G = 3 15.3 Mit dem aktuellen Modell mitgelieferte Dokumente oder über den Link verfügbar: https://www.modinecoolers.com/documents/ 15.3.1 Technisches Handbuch - Gebrauchsanweisung 15.3.2 Einbauerklärung 15.3.3 Betriebsanleitung - Ventilatoren (wann erwartet) 15.3.4 Stromlaufplan (wann erwartet) 15.3.5 Bedienungsanleitungen für Zubehör (falls vorhanden) www.modine.com... -
Seite 137: Dichiarazione Di Incorporazione - Garanzie
N A SCO STO www.modine.com... -
Seite 138: Gewährleistung
Upon request by the purchaser, the seller shall be available to supply all useful information in order to use their products better. All our models have a two-year warranty with effect from the date of the said invoice. Please refer to the Legal Office of Modine CIS Italy S.r.l for more in-depth information. - Seite 139 www.modine.com...
