8. Sugerencias para un correcto acceso al modelo

Acceso
8.1 Desmontar el tubo desagüe R1.
8.2 Asegúrate de que la bandeja L1 no tenga hielo residual antes de retirarla destornillando los tornillos "A".
8.3 Destornillar los tornillos autoroscantes "B" sin sacarlos del todo y desmontar la tapa lateral L2.
Montar nuevamente la unidad
8.4 Colocar la tapa lateral L2 y fijarla mediante el tornillo "B".
8.5 Colocar la bandeja exterior L1 en posición, teniendo cuidado que la tapa lateral esté en el interior de la bandeja. Después
fijarla con los tornillos tipo "A".
8.6 Volver a montar el tubo desagüe R1.

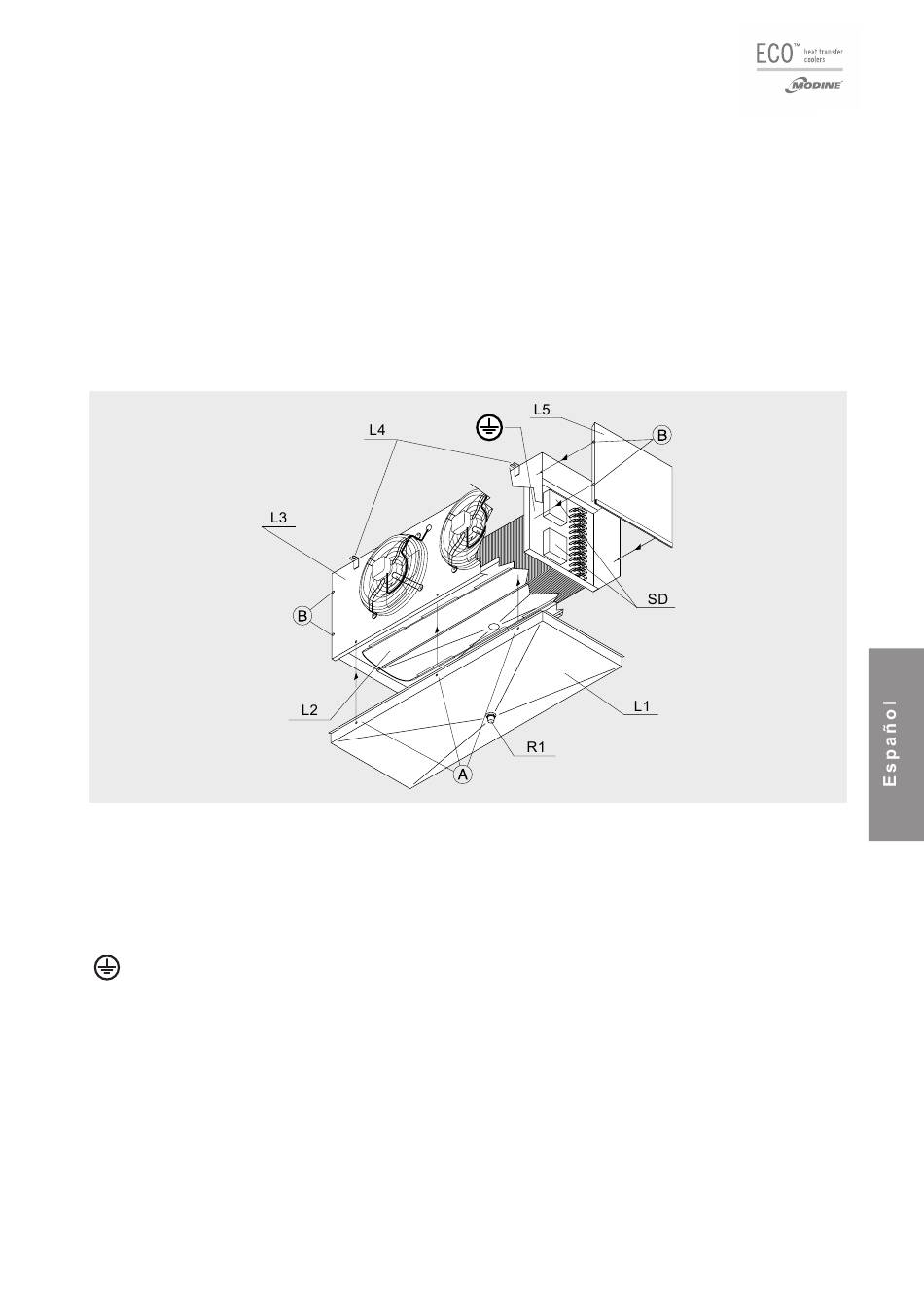

L1 = Bandeja
L2 = Bandeja desagüe interior
L3 = Envolvente
L4 = Soportes
L5 = Tapa lateral
R1 = Desagüe
SD = Cajas de conexión (ventiladores y resistencias)
= Poste de tierra
Figura 6
