8. Instructions pour accéder à l'appareil
Accès
8.1 Démonter le tube d'écoulement R1.
8.2 Assurez-vous que le bac L1 est exempt de tout résidu de glace avant de le retirer en dévissant les vis "A".
8.3 Desserrer les vis à tôle "B" sans les enlever complètement puis extraire le couvercle latéral L5.
Remontage
8.4 Replacer le couvercle latéral L5 et le fixer avec les vis "B".
8.5 Replacer le bac L1 en faisant attention que les couvercles latéraux soient internes à celui-ci, puis le fixer avec les vis "A".
8.6 Remonter le tube d'écoulement R1.

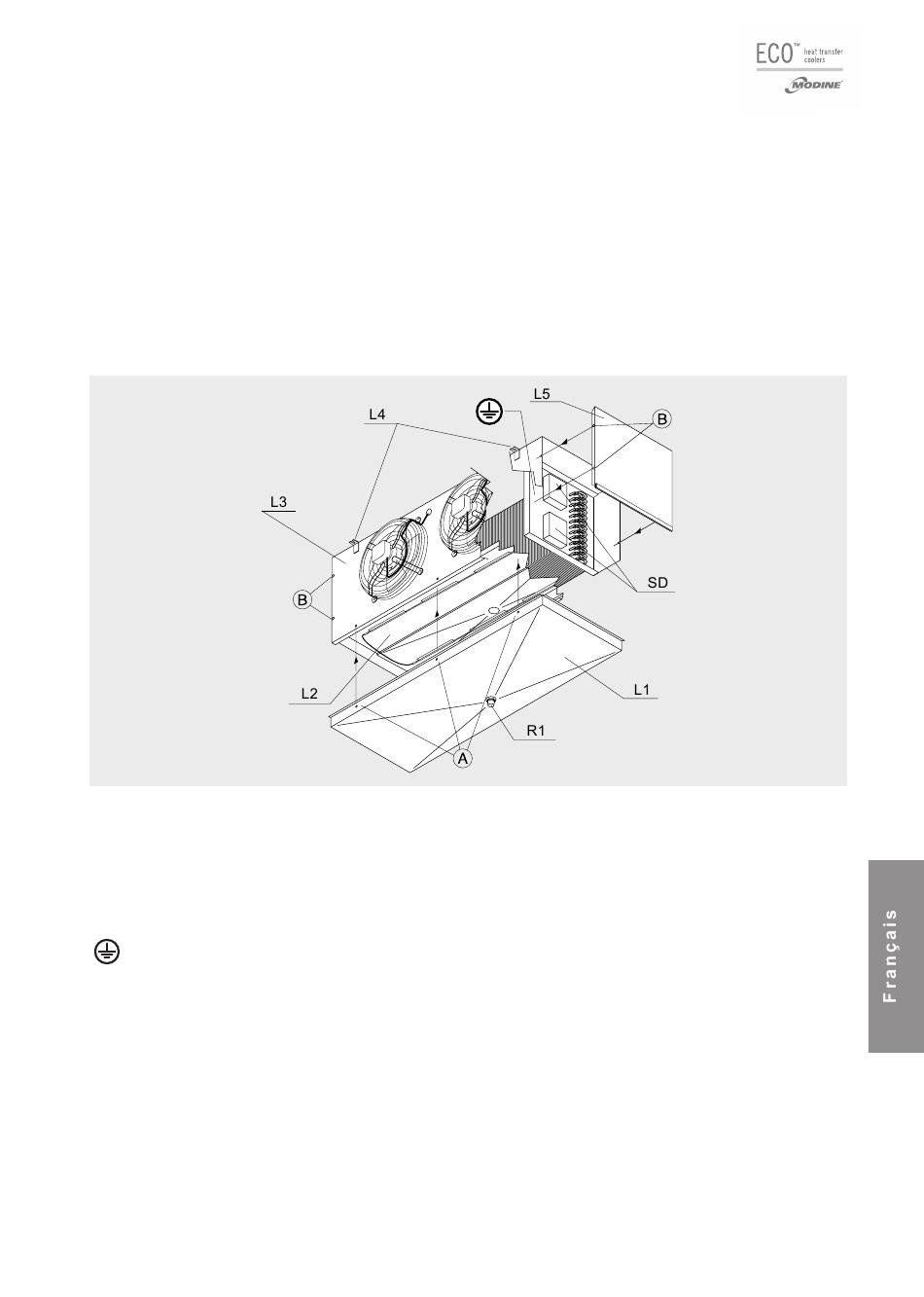

L1 = Bac
L2 = Egouttoir interne
L3 = Carénage de ventilation
L4 = Supports
L5 = Couvercle latéral
R1 = Goulot d'écoulement
SD = Boîtes de dérivation (ventilateurs et résistances)
= Pôle de terre
Figure 6
