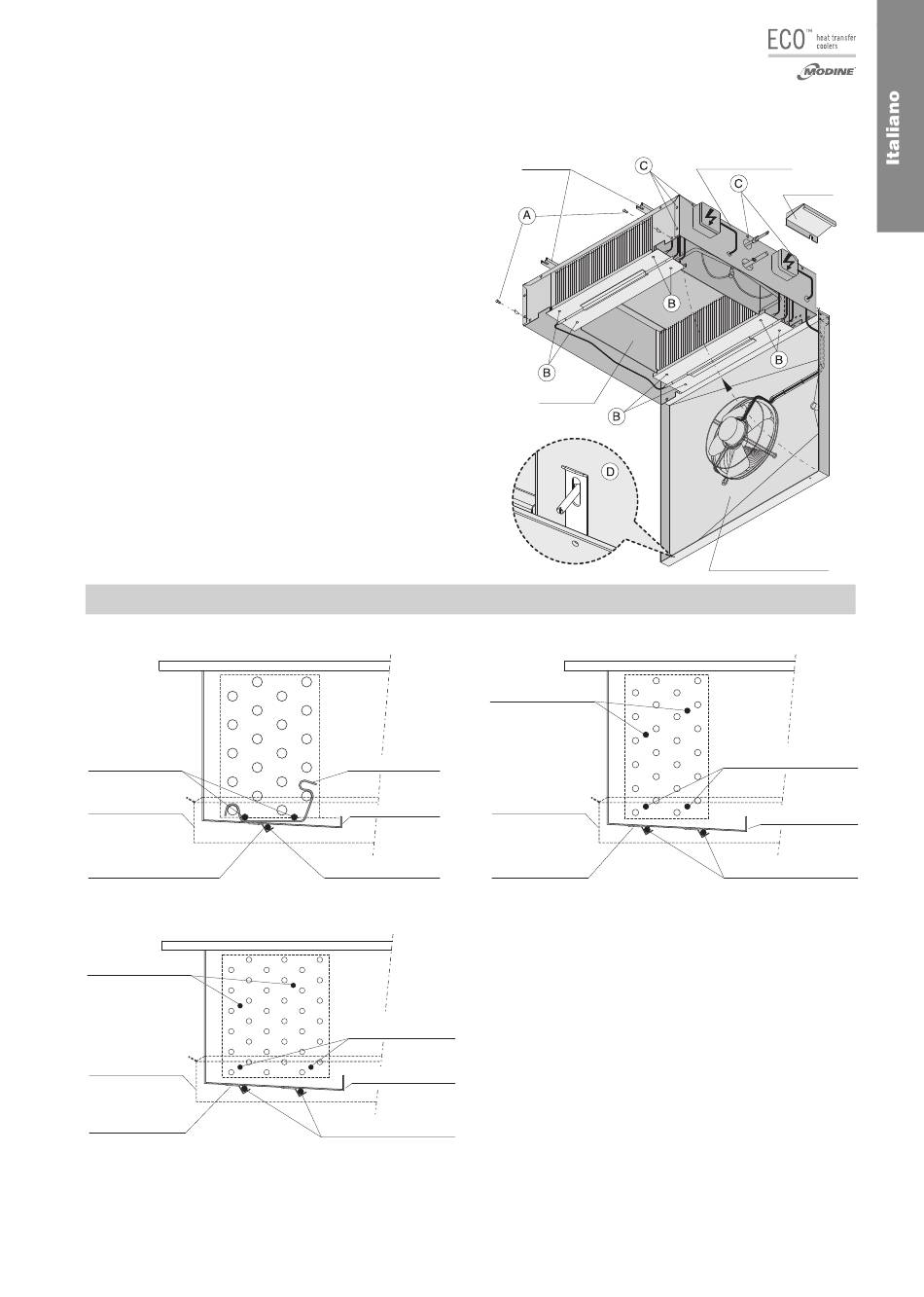

Suggerimenti per un corretto accesso all'apparecchio

Accesso
1. Smontare il tubo di scarico condensa in modo che non crei
intralcio al movimento del convogliatore.
2. Togliere il deflettore e svitare le viti di fissaggio "A" del convo-
gliatore.
3. Accompagnare il convogliatore fino alla posizione rappresen-
tata in figura.
4. Nei modelli con motoventilatori Ø 315 mm, al fine di interveni-
re anche sulle resistenze poste sotto la batteria, togliere gli
sgocciolatoi interni svitando le viti autofilettanti "B".
5. Si può accedere alla zona collettori, svitando le viti autofilet-
tanti "C", smontando il coperchio laterale.
6. I modelli con motoventilatore Ø 350 mm sono equipaggiati con
il sistema di sicurezza per la ritenuta del convogliatore "D".
Riposizionamento
1. Riposizionare sgocciolatoi e coperchi laterali avvitando le viti
autofilettanti "B" e "C".
2. Portare in posizione il convogliatore e fissarlo mediante le
viti "A".
3. Rimontare il deflettore e il tubo di scarico condensa.
Particolare del posizionamento resistenze elettriche di sbrinamento
Modelli con ventola da Ø 315 mm
RBA
Convogliatore
Listello
fermaresistenza
Modelli con ventola da Ø 350 mm (6rr)
RBB
Convogliatore
Listello
fermaresistenza
RBB
Molla fermaresistenza
Convogliatore
Sgocciolatoio
Listello
fermaresistenza
RSA
RBA
Sgocciolatoio
RSA
Sostegni
Settore
Modelli con ventola da Ø 350 mm (4rr)
RBA Resistenze di alta potenza nella batteria.
RBB Resistenza di bassa potenza nella batteria.
RSA Resistenza di alta potenza sullo sgocciolatoio interno.
Coperchio laterale
Deflettore
Convogliatore
RBA
Sgocciolatoio
RSA
5
