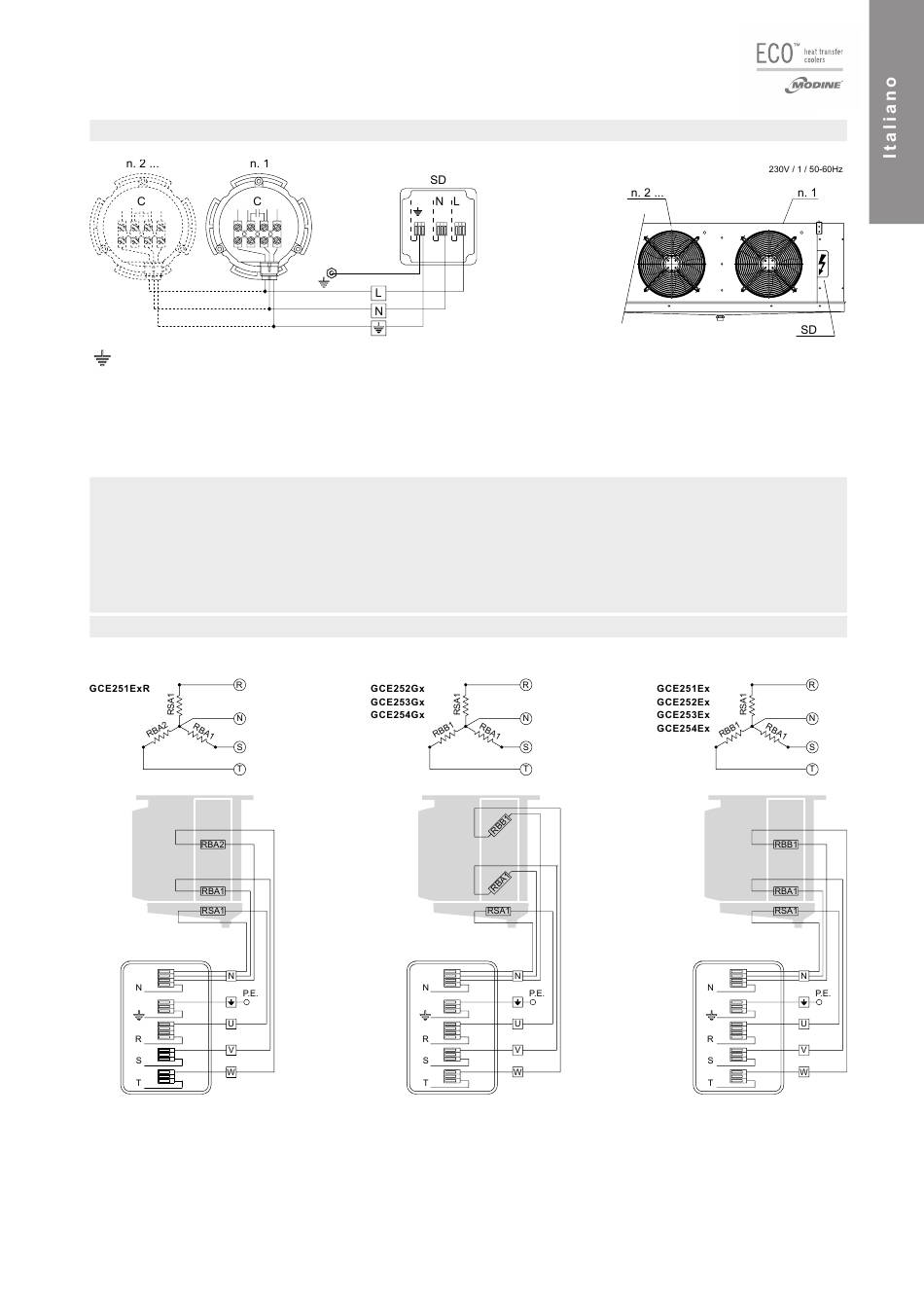

Schema di collegamento dei motoventilatori Ø315 - Ø350 mm
= giallo-verde
L = marrone
N = blu
SD = scatola di derivazione

Schemi di collegamento e potenze delle resistenze elettriche

Attenzione. È d'obbligo l'applicazione di opportuni sistemi di protezione termica sulle linee di alimentazione. Provve-
dere periodicamente alla verifica delle funzionalità di tutte le resistenze per evitare accumuli dannosi di ghiaccio sui
modelli. Modine non risponde in alcun modo di difettosità create da malfunzionamenti non rilevati. Nei modelli forniti
con cablaggio in scatola di derivazione rimuovere il coperchio per effettuare il collegamento. E' obbligatorio utilizzare
cavi di alimentazione di sezione minima secondo le norme tecniche vigenti nel paese di installazione, in base anche
alle modalità di posa, alla lunghezza dei cavi e alla loro tipologia. Per ridurre al minimo il rischio dovuto a contatti
indiretti, si consiglia di collegare a terra l'unità, utilizzando il polo di terra (ove presente). Per altre informazioni fare
riferimento agli schemi forniti assieme al modello.
Modello con ventola Ø250
Collegamento 400V/3/50-60Hz PREDISPOSTO
15
