Konfigurationsdaten
Byte Länge Byte Länge
(Eingabe) (Ausgabe)
0...4 –
– –
– –
– –
– –
– –
– –
5...9 –
10...14 0 + 1
– 2...6
– 7
Endress+Hauser

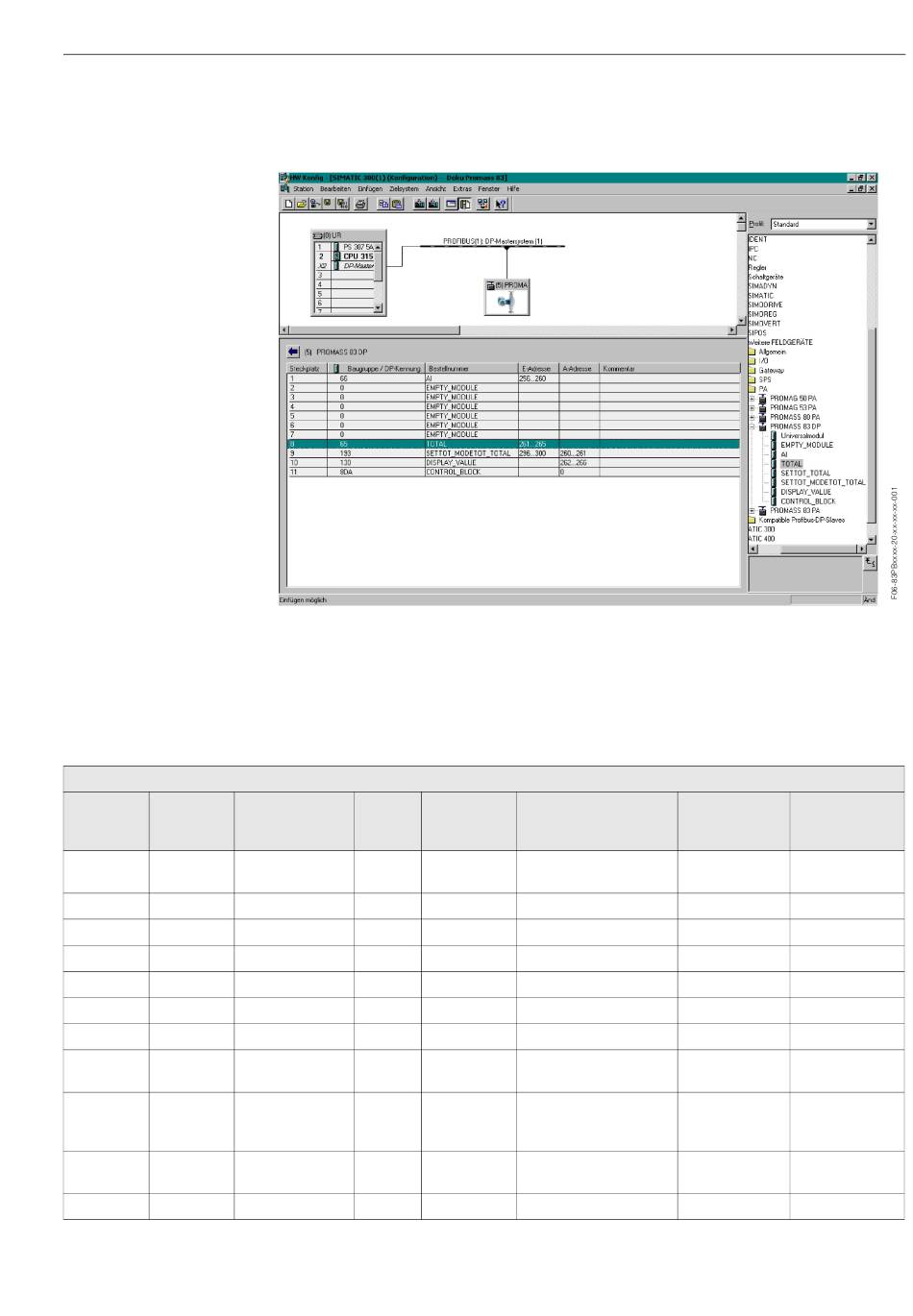

Beispiel 2:
Ersetzen von Messgrößen durch Platzhalter (EMPTY_MODULE) über die herstellerspe-
zifische GSD-Datei:
Steckplatz 0: AI-Massefluss
Steckplatz 2-7: Platzhalter (EMPTY_MODULE)
Steckplatz 8: Summenzähler 2 "ohne Steuerung"
Steckplatz 9: Summenzähler 3 + Steuerung (SETTOT_MODETOT_TOTAL)
Steckplatz 10: Anzeigewert (DISPLAY_VALUE)
Steckplatz 11: Steuerung (CONTROL_BLOCK), herstellerspezifisch
Mit dieser Konfiguration werden Massefluss, Summenzähler 2 ohne Steuerung, Sum-
menzähler 3 mit Steuerung, Anzeigewert und die herstellerspezifische Steuerung akti-
viert.
Summenzähler 2 (ohne Steuerung) liefert in diesem Beispiel nur den Messwert und
kann nicht gesteuert werden. Das Rücksetzen oder Stoppen des Summenzählers 3 (mit
Steuerung) kann nicht ausgeführt werden.
Datenblöcke Status
Massefluss + aktiv
Status
Platzhalter inaktiv
Platzhalter inaktiv
Platzhalter inaktiv
Platzhalter inaktiv
Platzhalter inaktiv
Platzhalter inaktiv
Summenzähler 2 + aktiv
Status
Summenzähler 3 + aktiv
Status +
Steuerung
Anzeigewert + aktiv
Status
Steuerung aktiv
Zugriffsart GSD
Blockbe-
zeichnung
lesend AI
– EMTPY_MODULE
– EMTPY_MODULE
– EMTPY_MODULE
– EMTPY_MODULE
– EMTPY_MODULE
– EMTPY_MODULE
lesend TOTAL
lesend + SETTOT_MODETOT_-
schreibend TOTAL
schreibend DISPLAY_VALUE
schreibend CONTROL_BLOCK
6 Inbetriebnahme
GSD GSD
Erweiterte Standard-
Blockkennung Blockkennung
0x42, 0x84, 0x08, 0x94
0x05
0x00 0x00
0x00 0x00
0x00 0x00
0x00 0x00
0x00 0x00
0x00 0x00
0x41, 0x84, 0x41, 0x84,
0x85 0x85
0xC1, 0x81, 0xC1, 0x81,
0X84, 0x85 0X84, 0x85
0x82, 0x84, 0xA4
0x08, 0x05
0x20 0x20
