PROline Promass 83 PROFIBUS-DP/-PA
!
Konfigurationsdaten
Byte Länge
Byte Länge
(Eingabe)
(Ausgabe)
0..4
–
5...9
–
10...14
–
15...19
0..1
!
Endress+Hauser

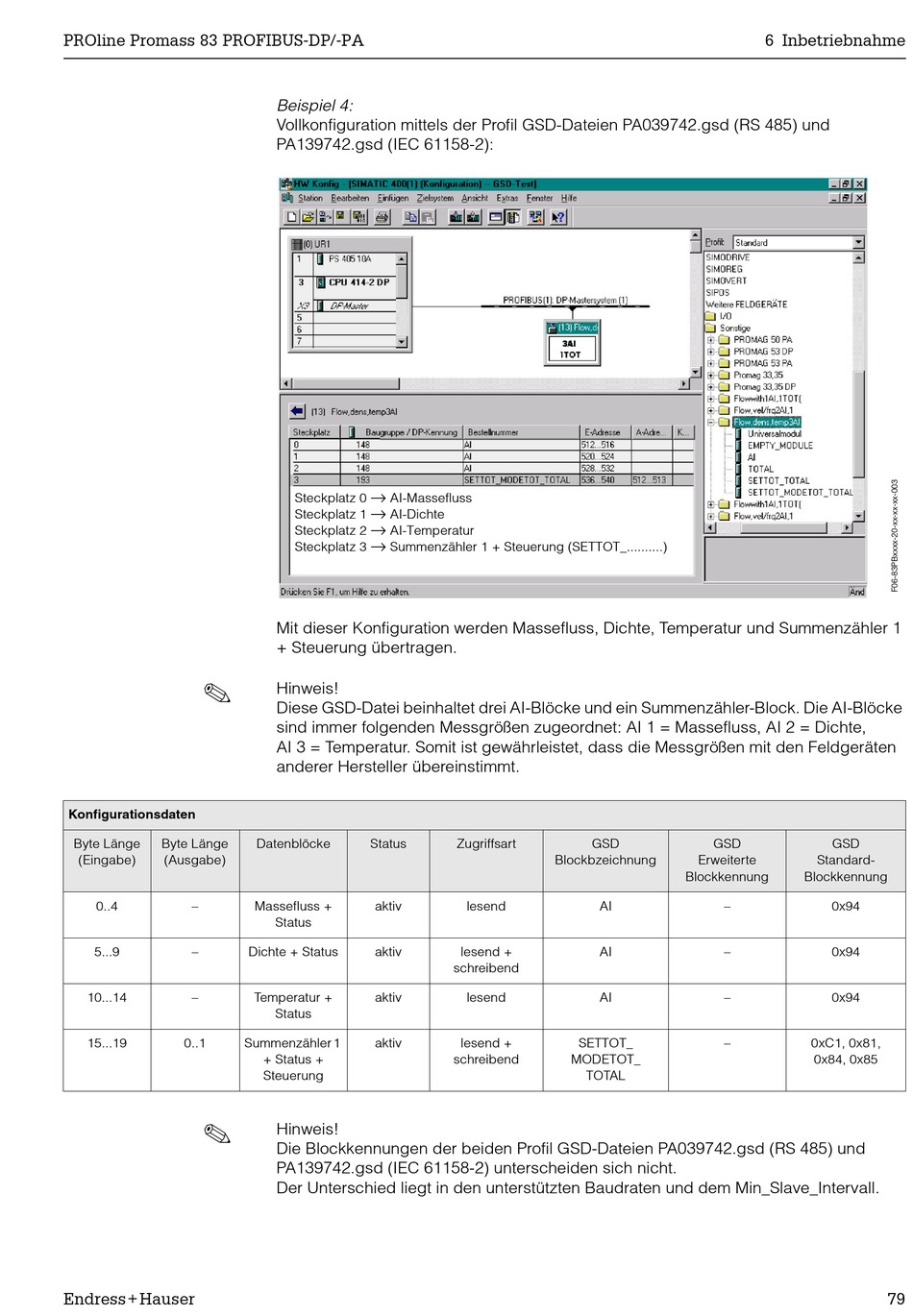

Beispiel 4:
Vollkonfiguration mittels der Profil GSD-Dateien PA039742.gsd (RS 485) und
PA139742.gsd (IEC 61158-2):
→
Steckplatz 0
AI-Massefluss
→
Steckplatz 1
AI-Dichte
→
Steckplatz 2
AI-Temperatur
→
Steckplatz 3
Summenzähler 1 + Steuerung (SETTOT_..........)
Mit dieser Konfiguration werden Massefluss, Dichte, Temperatur und Summenzähler 1
+ Steuerung übertragen.
Hinweis!
Diese GSD-Datei beinhaltet drei AI-Blöcke und ein Summenzähler-Block. Die AI-Blöcke
sind immer folgenden Messgrößen zugeordnet: AI 1 = Massefluss, AI 2 = Dichte,
AI 3 = Temperatur. Somit ist gewährleistet, dass die Messgrößen mit den Feldgeräten
anderer Hersteller übereinstimmt.
Datenblöcke
Status
Massefluss +
aktiv
Status
Dichte + Status
aktiv
Temperatur +
aktiv
Status
Summenzähler 1
aktiv
+ Status +
Steuerung
Hinweis!
Die Blockkennungen der beiden Profil GSD-Dateien PA039742.gsd (RS 485) und
PA139742.gsd (IEC 61158-2) unterscheiden sich nicht.
Der Unterschied liegt in den unterstützten Baudraten und dem Min_Slave_Intervall.
Zugriffsart
GSD
Blockbzeichnung
lesend
AI
lesend +
AI
schreibend
lesend
AI
lesend +
SETTOT_
schreibend
MODETOT_
TOTAL
6 Inbetriebnahme
GSD
GSD
Erweiterte
Standard-
Blockkennung
Blockkennung
–
0x94
–
0x94
–
0x94
–
0xC1, 0x81,
0x84, 0x85
79
