Anzeigedarstellung (Betriebsmodus)
Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder
Statusgrößen (Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender
hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen
beliebig zu ändern und nach seinen Bedürfnissen anzupassen ( → siehe Handbuch
"Beschreibung Gerätefunktionen").
Multiplexbetrieb:
Jeder Zeile können max. zwei verschiedene Anzeigegrößen zugeordnet werden.
Diese erscheinen auf der Anzeige wechselweise alle 10 Sekunden.
Fehlermeldungen:
Anzeige und Darstellung von System-/Prozessfehler sind ausführlich auf Seite 43 ff.
beschrieben.

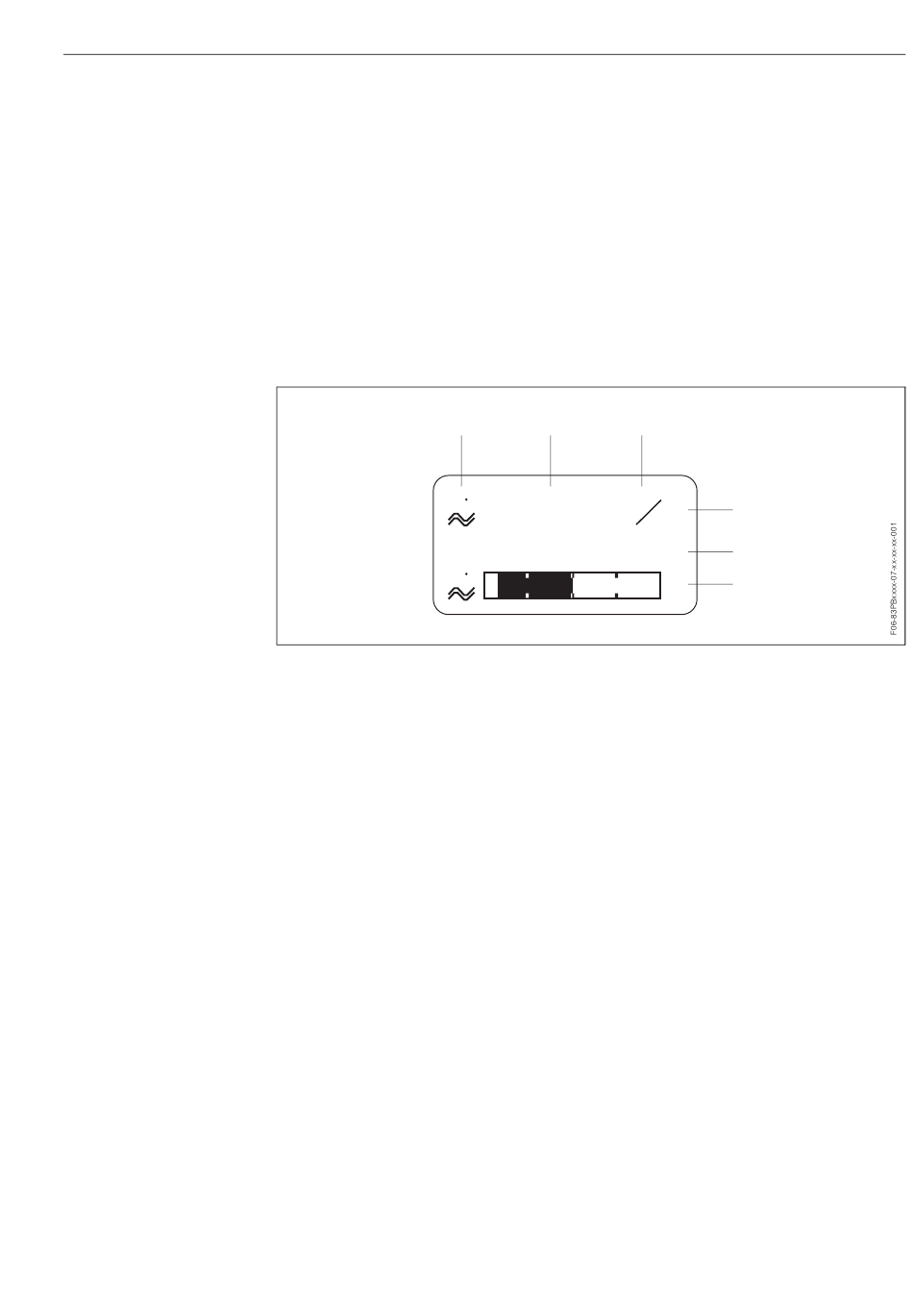

Abb. 23: Anzeigebeispiel für den Betriebsmodus (HOME-Position)
1 Hauptzeile: Darstellung von Haupt-Messwerten, z.B. Massedurchfluss in [kg/h].
2 Zusatzzeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand Nr. 3 in [t].
3 Informationszeile: Darstellung weiterer Informationen zu den Mess- bzw. Statusgrößen, z.B. Bargraph-
Darstellung des vom Massendurchfluss erreichten Endwertes.
4 Anzeigefeld "Info-Symbole": In diesem Anzeigefeld erscheinen in Form von Symbolen zusätzliche Infor-
mationen zu den angezeigten Messwerten. Eine vollständige Übersicht aller Symbole und deren Bedeu-
→
tung finden Sie auf
5 Anzeigefeld "Messwerte": In diesem Anzeigefeld erscheinen die aktuellen Messwerte.
6 Anzeigefeld "Maßeinheit": In diesem Anzeigefeld erscheinen die eingestellten Maß-/Zeiteinheiten der
aktuellen Messwerte.
4 5
+24.502
m
TOT1 +1863.97
OK
m
–50 +50
Seite 40.
6
kg
1
h
t
2
%
3
