10 Technische Daten
194
Abmessungen Promass I: ISO 2853-Anschlüsse (Verschraubung)

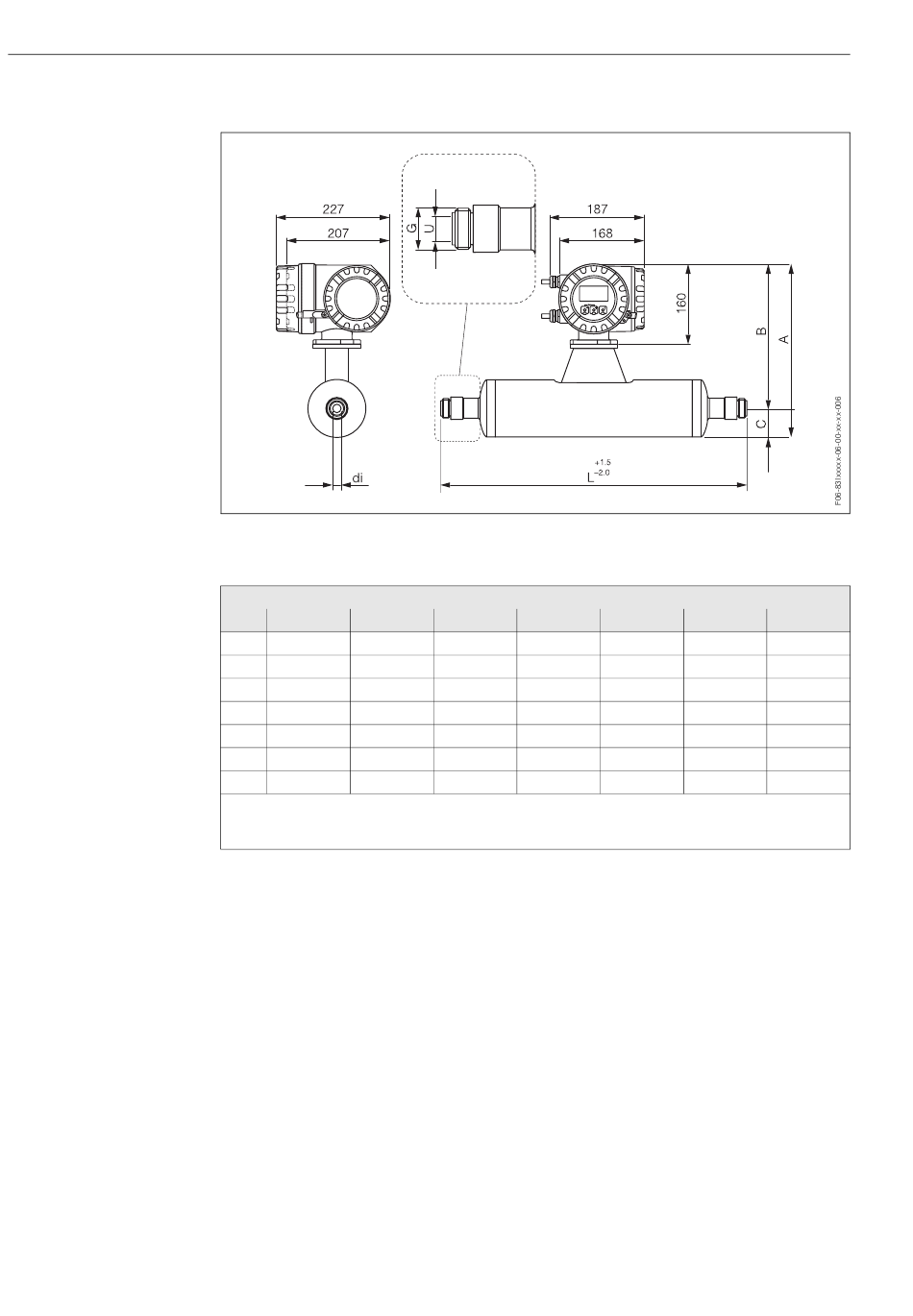

Abb. 98: Abmessungen Promass I: ISO 2853-Anschlüsse (Verschraubung)
Verschraubung ISO 2853 / 3A-Ausführung
DN A B
2)
8 350 291
15 350 291
3)
15 350 291
3)
25 377 305
40 377 305
3)
40 406 320
50 406 320
1)
3A-Ausführung (Ra ≤ 0,8 µ m/150 grit. Option: Ra ≤ 0,4 µ m/240 grit)
2)
DN 8 standardmäßig mit DN 15-Gewindestutzen
3)
DN 15, 25, 40 "FB" = Promass I mit vollem Nennweitenquerschnitt
PROline Promass 83 PROFIBUS-DP/-PA
1)
: Titan Grade 2
C G L
59 37,13 435
59 37,13 471
59 37,13 610
72 37,13 744
72 50,65 737
86 50,65 859
86 64,16 856
U di
22,6 8,55
22,6 11,38
22,6 17,07
22,6 25,60
35,6 25,60
35,6 35,62
48,6 35,62
