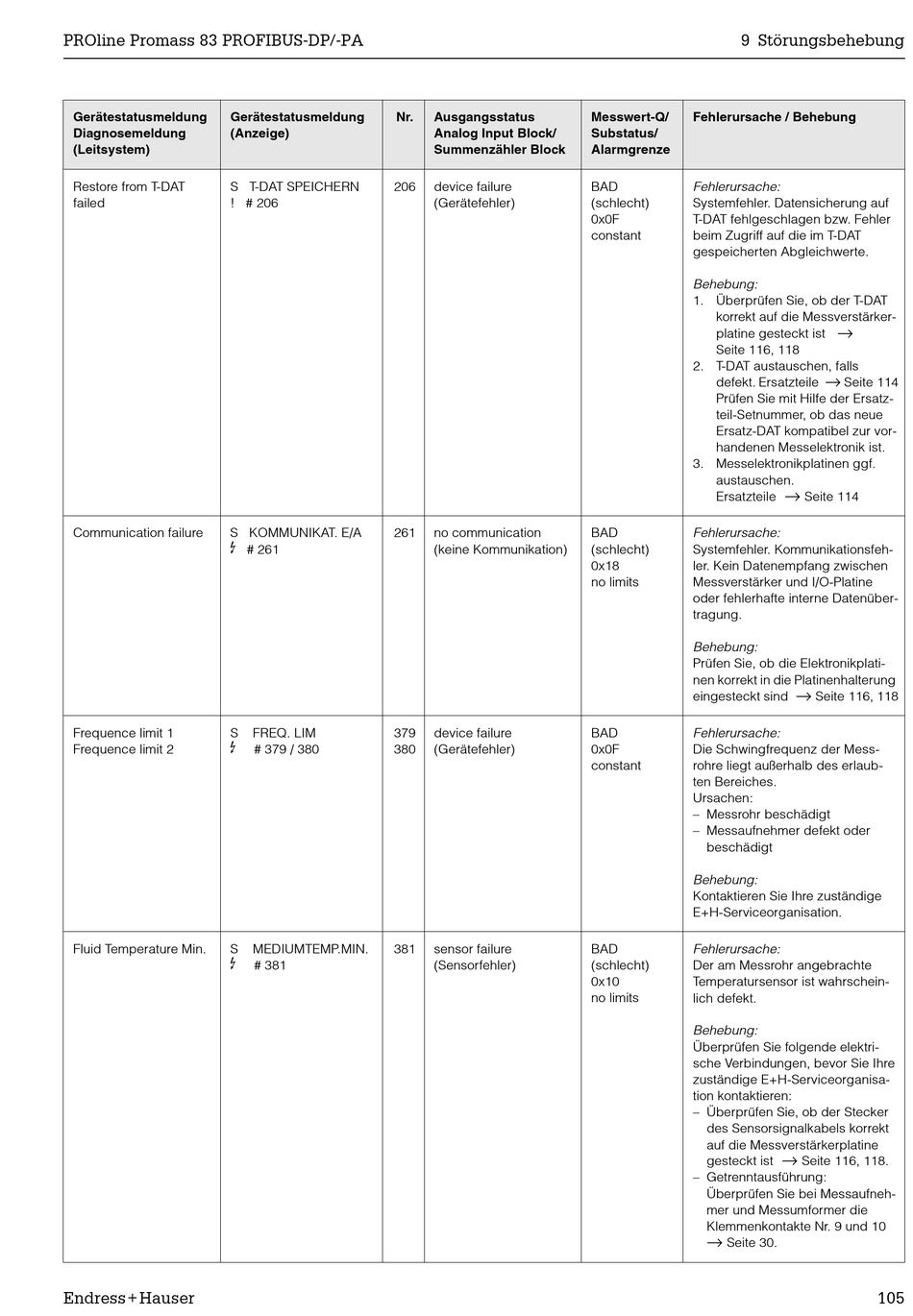

PROline Promass 83 PROFIBUS-DP/-PA
Gerätestatusmeldung Gerätestatusmeldung
Diagnosemeldung (Anzeige)
(Leitsystem)
Restore from T-DAT S T-DAT SPEICHERN
failed ! # 206
Communication failure S KOMMUNIKAT. E/A
$
Frequence limit 1 S
$
Frequence limit 2
Fluid Temperature Min. S
$
Endress+Hauser
Nr.
206
261
# 261
FREQ. LIM 379
# 379 / 380 380
MEDIUMTEMP.MIN. 381
# 381
Ausgangsstatus Messwert-Q/
Analog Input Block/ Substatus/
Summenzähler Block Alarmgrenze
device failure BAD
(Gerätefehler) (schlecht)
0x0F
constant
no communication BAD
(keine Kommunikation) (schlecht)
0x18
no limits
device failure BAD
(Gerätefehler) 0x0F
constant
sensor failure BAD
(Sensorfehler) (schlecht)
0x10
no limits
9 Störungsbehebung
Fehlerursache / Behebung
Fehlerursache:
Systemfehler. Datensicherung auf
T-DAT fehlgeschlagen bzw. Fehler
beim Zugriff auf die im T-DAT
gespeicherten Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der T-DAT
korrekt auf die Messverstärker-
→
platine gesteckt ist
Seite 116, 118
2. T-DAT austauschen, falls
→
defekt. Ersatzteile Seite 114
Prüfen Sie mit Hilfe der Ersatz-
teil-Setnummer, ob das neue
Ersatz-DAT kompatibel zur vor-
handenen Messelektronik ist.
3. Messelektronikplatinen ggf.
austauschen.
→
Ersatzteile Seite 114
Fehlerursache:
Systemfehler. Kommunikationsfeh-
ler. Kein Datenempfang zwischen
Messverstärker und I/O-Platine
oder fehlerhafte interne Datenüber-
tragung.
Behebung:
Prüfen Sie, ob die Elektronikplati-
nen korrekt in die Platinenhalterung
→
eingesteckt sind Seite 116, 118
Fehlerursache:
Die Schwingfrequenz der Mess-
rohre liegt außerhalb des erlaub-
ten Bereiches.
Ursachen:
– Messrohr beschädigt
– Messaufnehmer defekt oder
beschädigt
Behebung:
Kontaktieren Sie Ihre zuständige
E+H-Serviceorganisation.
Fehlerursache:
Der am Messrohr angebrachte
Temperatursensor ist wahrschein-
lich defekt.
Behebung:
Überprüfen Sie folgende elektri-
sche Verbindungen, bevor Sie Ihre
zuständige E+H-Serviceorganisa-
tion kontaktieren:
– Überprüfen Sie, ob der Stecker
des Sensorsignalkabels korrekt
auf die Messverstärkerplatine
→
gesteckt ist Seite 116, 118.
– Getrenntausführung:
Überprüfen Sie bei Messaufneh-
mer und Messumformer die
Klemmenkontakte Nr. 9 und 10
→
Seite 30.
