6 Inbetriebnahme
!
78

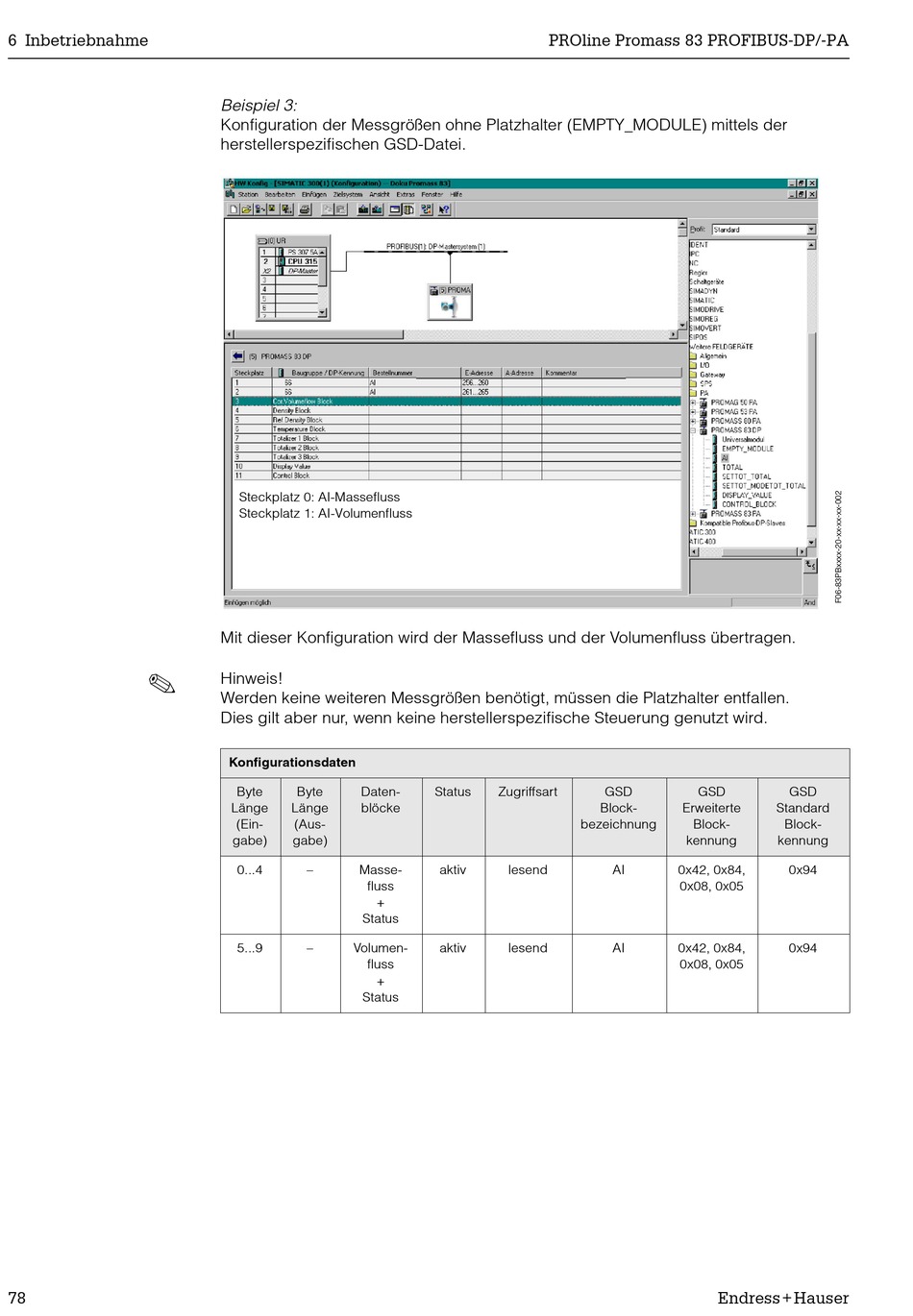

Beispiel 3:
Konfiguration der Messgrößen ohne Platzhalter (EMPTY_MODULE) mittels der
herstellerspezifischen GSD-Datei.
Steckplatz 0: AI-Massefluss
Steckplatz 1: AI-Volumenfluss
Mit dieser Konfiguration wird der Massefluss und der Volumenfluss übertragen.
Hinweis!
Werden keine weiteren Messgrößen benötigt, müssen die Platzhalter entfallen.
Dies gilt aber nur, wenn keine herstellerspezifische Steuerung genutzt wird.
Konfigurationsdaten
Byte Byte Daten-
Länge Länge blöcke
(Ein- (Aus-
gabe) gabe)
0...4 – Masse-
fluss
+
Status
5...9 – Volumen-
fluss
+
Status
PROline Promass 83 PROFIBUS-DP/-PA
Status Zugriffsart GSD
Block-
bezeichnung
aktiv lesend
aktiv lesend
GSD
Erweiterte Standard
Block- Block-
kennung kennung
AI 0x42, 0x84,
0x08, 0x05
AI 0x42, 0x84,
0x08, 0x05
Endress+Hauser
GSD
0x94
0x94
