10 Technische Daten
178

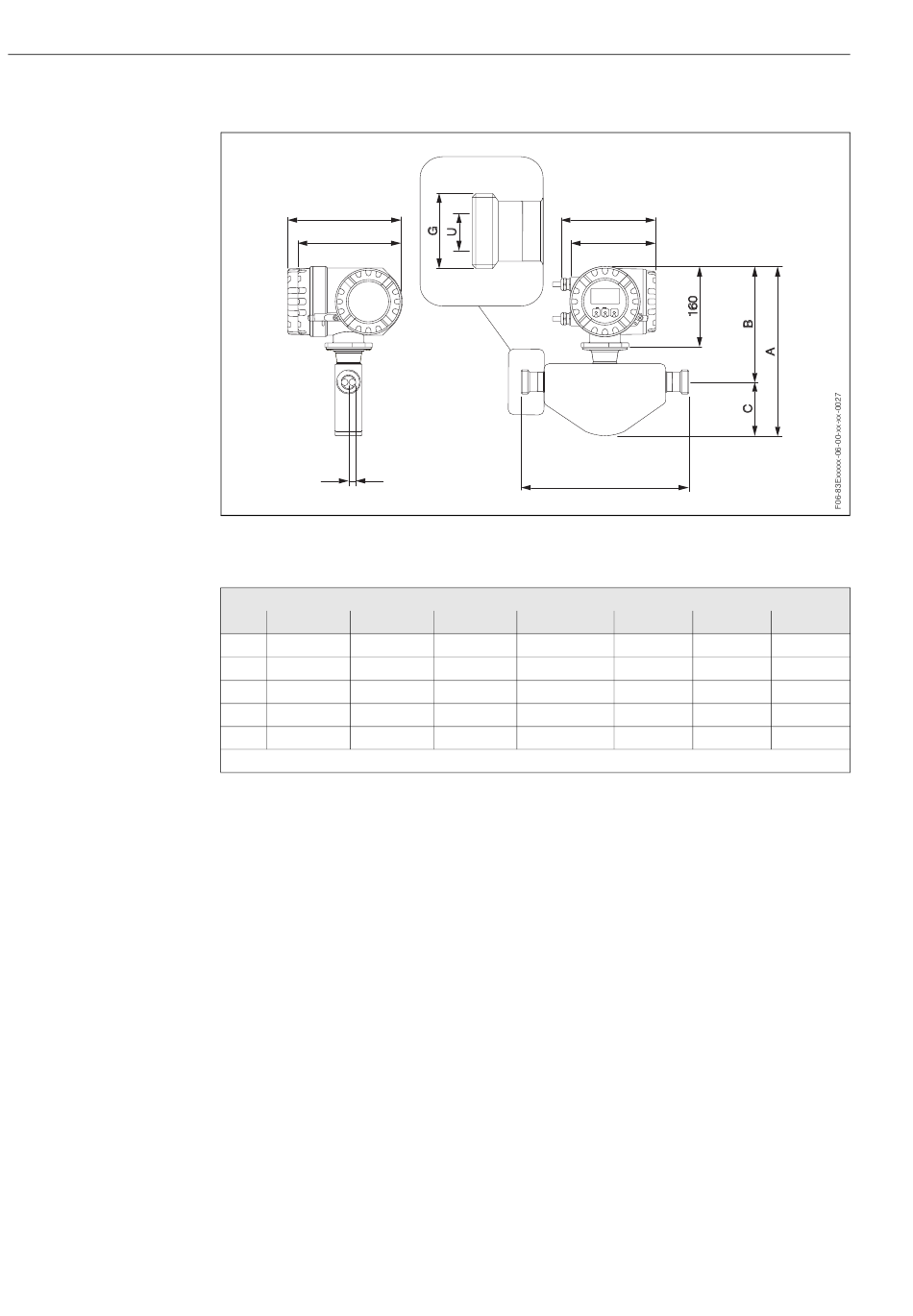

Abmessungen Promass E: SMS 1145-Anschlüsse (Milchrohrverschraubung)
227
207
di
Abb. 84: Abmessungen Promass E: SMS 1145-Anschlüsse (Milchrohrverschraubung)
Milchrohrverschraubung SMS 1145: 1.4404/316L
DN A B
8 317 224
15 331 226
25 337 231
40 358 237
50 423 253
3A-Ausführung lieferbar (Ra ≤ 0,8 µ m/150 grit)
PROline Promass 83 PROFIBUS-DP/-PA
187
168
Esc
- +
E
+1.5 +1.5
–2.0 –2.0
L
C G
93 Rd 40 x 1/6"
105 Rd 40 x 1/6"
106 Rd 40 x 1/6"
121 Rd 60 x 1/6"
170 Rd 70 x 1/6"
L U di
229 22,5 5,35
273 22,5 8,30
324 22,5 12,00
456 35,5 17,60
562 48,5 26,00
