Endress+Hauser PROline promass 83 PROFIBUS-DP/-PA Betriebsanleitung Seite 193

PROline Promass 83 PROFIBUS-DP/-PA
Endress+Hauser
Abmessungen Promass I: Flanschanschluss DIN 11864-2 Form A (Bundflansch)

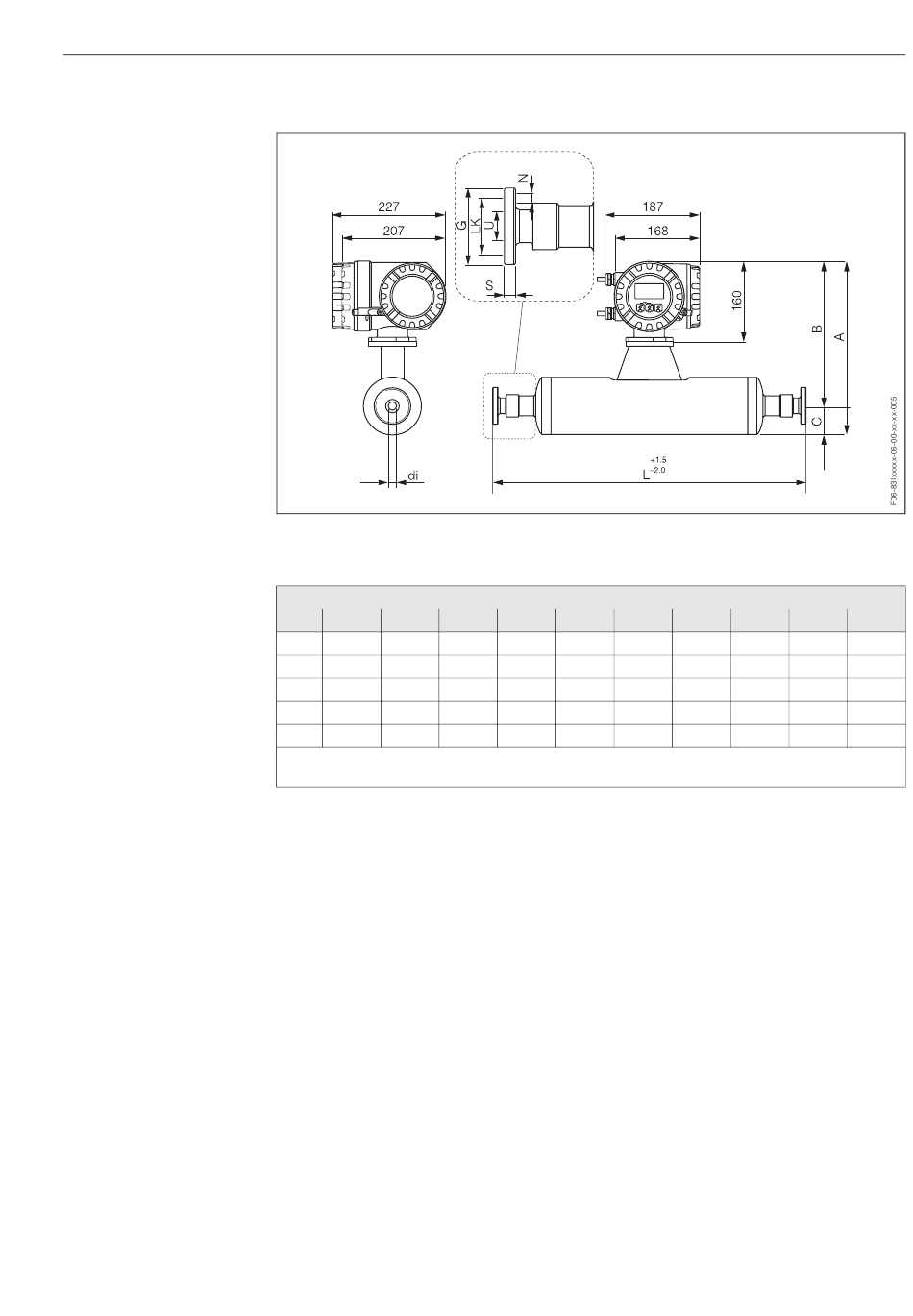

Abb. 97: Abmessungen Promass I: Flanschanschluss DIN 11864-2 Form A (Bundflansch)
Flansch DIN 11864-2 Form A (Bundflansch) / 3A-Ausführung
DN A B
2)
8 350 291
15 350 291
25 350 291
40 377 305
50 406 320
1)
3A-Ausführung (Ra ≤ 0,8 µ m/150 grit. Option: Ra ≤ 0,4 µ m/240 grit)
2)
DN 8 mit DN 10-Flanschen
C G L
59 54 449 4 x Ø9
59 59 485 4 x Ø9
59 70 625 4 x Ø9
72 82 753 4 x Ø9
86 94 874 4 x Ø9
10 Technische Daten
1)
: Titan Grade 2
N S LK
10 37 10
10 42 16
10 53 26
10 65 38
10 77 50
U di
8,55
11,38
17,07
25,60
35,62
193
