3.2.

Elektrische Verkabelung und Installation

Um die generelle Sicherheit sowie die Ausfallsicherheit der elektrischen Anschlüsse zu garantie-
ren, muss die Installation des Ofens, entsprechend der jeweiligen landes-spezifischen Richtli-
nien, von einem qualifizierten Elektrotechniker durchgeführt werden. Ein unsachgemäßer
Elektroanschluss kann zu Stromschlägen oder Feuer führen. Das Anschlusskabel muss ein
Gummikabel entsprechend der Norm HO7RN-F oder ein Kabeltyp gleichwertiger Bauform sein.
HINWEIS: Auf Grund der thermischen Versprödung ist die Verwendung von
PVC-isoliertem Kabel als Anschlusskabel für den Kombiofen verboten.
Sie finden den Schaltplan in Abb. 7.
3.3. Installation der externen Steuerung und der Fühler
Die Installation der externen Steuerung und deren Anschluss an den Kombiofen, sowie die
Installation der Sicherheitsfühler finden Sie in der dazugehörigen Bedienungsanleitung.
3.4. Kombiofen Schutzgitter
Wenn der Kombiofen in Betrieb ist, wird er sehr heiß. Um das Risiko des Kontaktes mit dem
Kombiofen zu vermeiden, wird die Befestigung eines Schutzgitters empfohlen. Abbildung 9
dient als Anleitung für die Installation eines solchen Schutzgitters.
3.5. Der Einfluss von Feuchtigkeit während des Transportes und der Lagerung
Bei der End-Kontrolle der elektrischen Installation, kann es vorkommen, dass bei der Messung
des Isolierwiderstandes des Kombiofens ein „Leck" entdeckt wird. Der Grund dafür ist, dass das
Isoliermaterial des Heizleiterdrahtes Feuchtigkeit über die Luft aufgenommen hat. (während
der Lagerung und/oder dem Transport.) Nach ein paar Verwendungen des Ofens, wird die
Feuchtigkeit von den Widerständen entfernt.

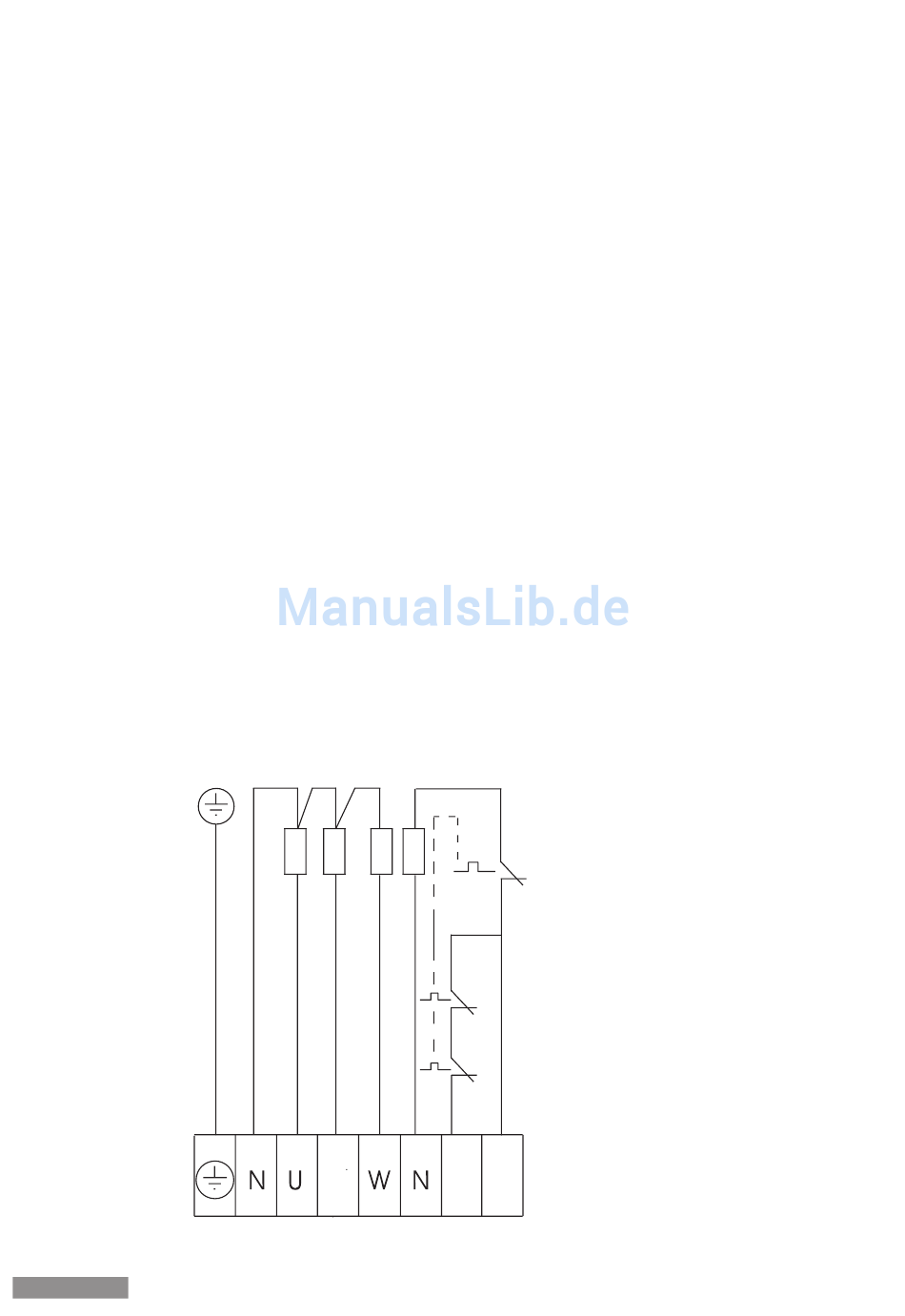

Abb. 7
Fig. 7
22
DEUTSCH
3 PHASEN
3 PHASE
H H H H
1 2 3 4
V
NRC-60NS
NRC-80NS
NRC-90NS
Temperaturbegrenzer
Temperature
Limiter
Switch
Temperaturregler 1
Temperature
Regulator
Switch 2
R
2
Temperaturregler 2
Temperature
Regulator
R
1
Switch 1
U1 Wm
