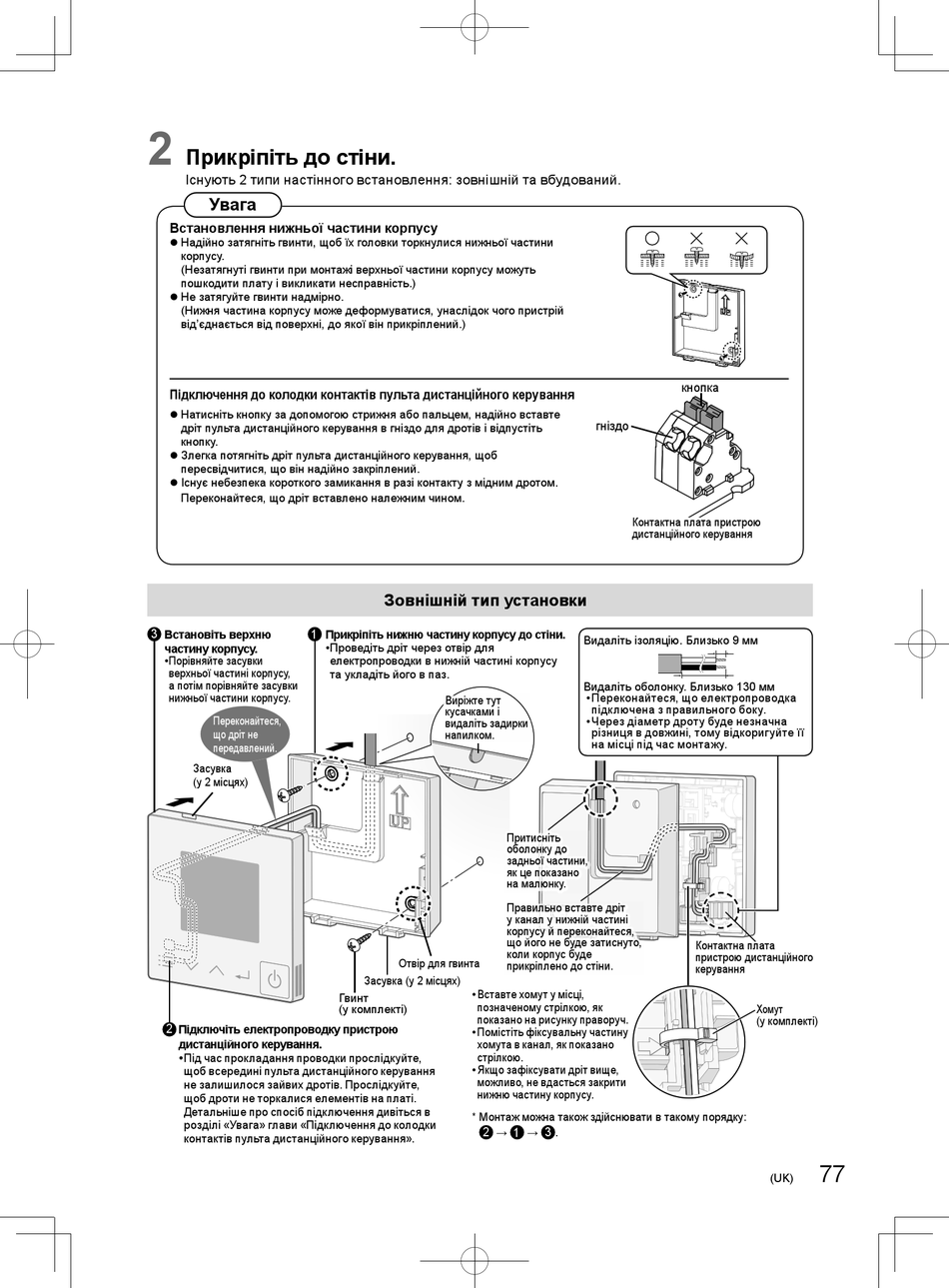

2
Прикріпіть до стіни.
Існують 2 типи настінного встановлення: зовнішній та вбудований.
Увага
Встановлення нижньої частини корпусу
z Надійно затягніть гвинти, щоб їх головки торкнулися нижньої частини
корпусу.
(Незатягнуті гвинти при монтажі верхньої частини корпусу можуть
пошкодити плату і викликати несправність.)
z Не затягуйте гвинти надмірно.
(Нижня частина корпусу може деформуватися, унаслідок чого пристрій
від'єднається від поверхні, до якої він прикріплений.)
Підключення до колодки контактів пульта дистанційного керування
z Натисніть кнопку за допомогою стрижня або пальцем, надійно вставте
дріт пульта дистанційного керування в гніздо для дротів і відпустіть
кнопку.
z Злегка потягніть дріт пульта дистанційного керування, щоб
пересвідчитися, що він надійно закріплений.
z Існує небезпека короткого замикання в разі контакту з мідним дротом.
Переконайтеся, що дріт вставлено належним чином.
3
1
Встановіть верхню Прикріпіть нижню частину корпусу до стіни.
• Проведіть дріт через отвір для
частину корпусу.
• Порівняйте засувки
верхньої частині корпусу,
а потім порівняйте засувки
нижньої частини корпусу.
Переконайтеся,
що дріт не
передавлений.
Засувка
(у 2 місцях)
2
Підключіть електропроводку пристрою
дистанційного керування.
• Під час прокладання проводки прослідкуйте,
щоб всередині пульта дистанційного керування
не залишилося зайвих дротів. Прослідкуйте,
щоб дроти не торкалися елементів на платі.
Детальніше про спосіб підключення дивіться в
розділі «Увага» глави «Підключення до колодки
контактів пульта дистанційного керування».
Зовнішній тип установки
електропроводки в нижній частині корпусу
та укладіть його в паз.
Виріжте тут
кусачками і
видаліть задирки
напилком.
Притисніть
оболонку до
задньої частини,
як це показано
на малюнку.
Правильно вставте дріт
у канал у нижній частині
корпусу й переконайтеся,
що його не буде затиснуто,
коли корпус буде
Отвір для гвинта
прикріплено до стіни.
Засувка (у 2 місцях)
• Вставте хомут у місці,
Гвинт
позначеному стрілкою, як
(у комплекті)
показано на рисунку праворуч.
• Помістіть фіксувальну частину
хомута в канал, як показано
стрілкою.
• Якщо зафіксувати дріт вище,
можливо, не вдасться закрити
нижню частину корпусу.
* Монтаж можна також здійснювати в такому порядку:
2
→
кнопка
гніздо
Контактна плата пристрою
дистанційного керування
Видаліть ізоляцію. Близько 9 мм
Видаліть оболонку. Близько 130 мм
• Переконайтеся, що електропроводка
підключена з правильного боку.
• Через діаметр дроту буде незначна
різниця в довжині, тому відкоригуйте її
на місці під час монтажу.
1 3
→ .
Контактна плата
пристрою дистанційного
керування
Хомут
(у комплекті)
77
(UK)
