3

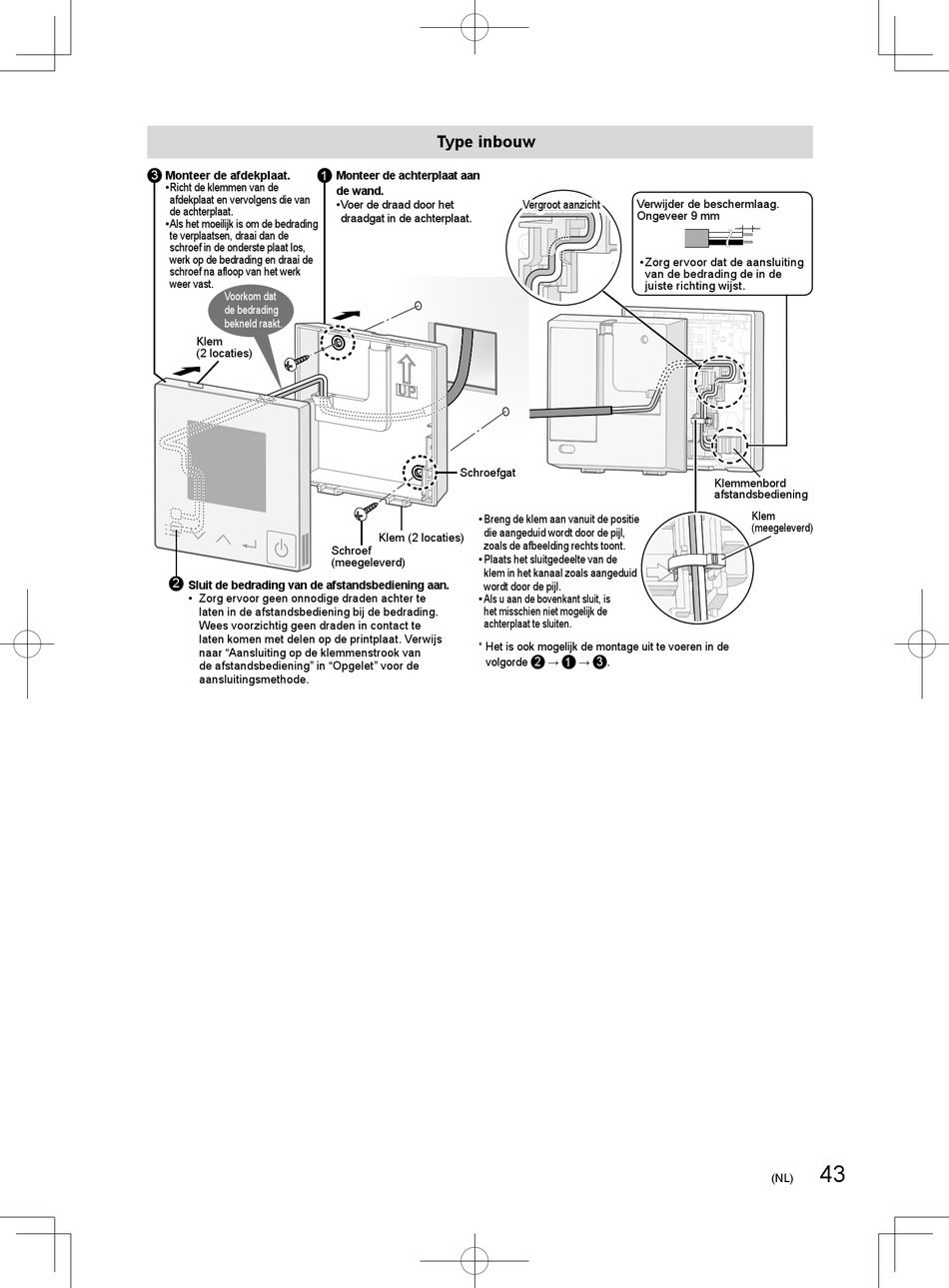

Monteer de afdekplaat. 1
• Richt de klemmen van de
afdekplaat en vervolgens die van
de achterplaat.
• Als het moeilijk is om de bedrading
te verplaatsen, draai dan de
schroef in de onderste plaat los,
werk op de bedrading en draai de
schroef na afloop van het werk
weer vast.
Voorkom dat
de bedrading
bekneld raakt.
Klem
(2 locaties)
2
Sluit de bedrading van de afstandsbediening aan.
• Zorg ervoor geen onnodige draden achter te
z
laten in de afstandsbediening bij de bedrading.
Wees voorzichtig geen draden in contact te
laten komen met delen op de printplaat. Verwijs
naar "Aansluiting op de klemmenstrook van
de afstandsbediening" in "Opgelet" voor de
aansluitingsmethode.
Type inbouw
Monteer de achterplaat aan
de wand.
• Voer de draad door het
draadgat in de achterplaat.
Schroefgat
• Breng de klem aan vanuit de positie
die aangeduid wordt door de pijl,
Klem (2 locaties)
zoals de afbeelding rechts toont.
Schroef
• Plaats het sluitgedeelte van de
(meegeleverd)
klem in het kanaal zoals aangeduid
wordt door de pijl.
• Als u aan de bovenkant sluit, is
het misschien niet mogelijk de
achterplaat te sluiten.
* Het is ook mogelijk de montage uit te voeren in de
volgorde
Verwijder de beschermlaag.
Vergroot aanzicht
Ongeveer 9 mm
• Zorg ervoor dat de aansluiting
van de bedrading de in de
juiste richting wijst.
2 3
→ 1 → .
Klemmenbord
afstandsbediening
Klem
(meegeleverd)
43
(NL)
