2

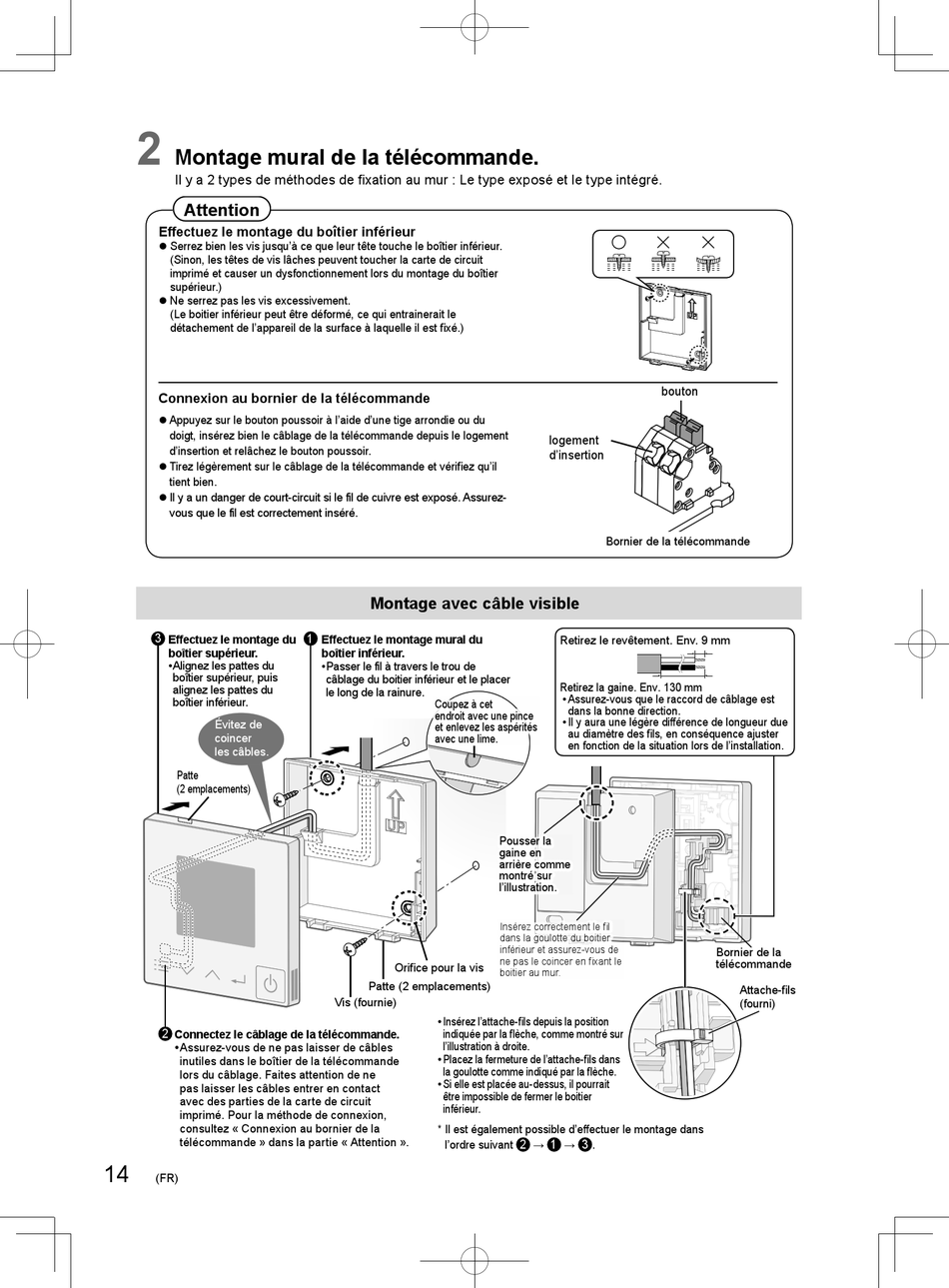

Montage mural de la télécommande.
Il y a 2 types de méthodes de fi xation au mur : Le type exposé et le type intégré.
Attention
Eff ectuez le montage du boîtier inférieur
z Serrez bien les vis jusqu'à ce que leur tête touche le boîtier inférieur.
(Sinon, les têtes de vis lâches peuvent toucher la carte de circuit
imprimé et causer un dysfonctionnement lors du montage du boîtier
supérieur.)
z Ne serrez pas les vis excessivement.
(Le boitier inférieur peut être déformé, ce qui entrainerait le
détachement de l'appareil de la surface à laquelle il est fi xé.)
Connexion au bornier de la télécommande
z Appuyez sur le bouton poussoir à l'aide d'une tige arrondie ou du
doigt, insérez bien le câblage de la télécommande depuis le logement
d'insertion et relâchez le bouton poussoir.
z Tirez légèrement sur le câblage de la télécommande et vérifi ez qu'il
tient bien.
z Il y a un danger de court-circuit si le fil de cuivre est exposé. Assurez-
vous que le fil est correctement inséré.
3
Eff ectuez le montage du
boîtier supérieur.
• Alignez les pattes du
boîtier supérieur, puis
alignez les pattes du
boîtier inférieur.
Évitez de
coincer
les câbles.
Patte
(2 emplacements)
2
Connectez le câblage de la télécommande.
• Assurez-vous de ne pas laisser de câbles
inutiles dans le boîtier de la télécommande
lors du câblage. Faites attention de ne
pas laisser les câbles entrer en contact
avec des parties de la carte de circuit
imprimé. Pour la méthode de connexion,
consultez « Connexion au bornier de la
télécommande » dans la partie « Attention ».
14
(FR)
Montage avec câble visible
1
Eff ectuez le montage mural du
boîtier inférieur.
• Passer le fil à travers le trou de
câblage du boitier inférieur et le placer
le long de la rainure.
Coupez à cet
endroit avec une pince
et enlevez les aspérités
avec une lime.
Orifi ce pour la vis
Patte (2 emplacements)
Vis (fournie)
• Insérez l'attache-fi ls depuis la position
indiquée par la fl èche, comme montré sur
l'illustration à droite.
• Placez la fermeture de l'attache-fi ls dans
la goulotte comme indiqué par la fl èche.
• Si elle est placée au-dessus, il pourrait
être impossible de fermer le boitier
inférieur.
* Il est également possible d'eff ectuer le montage dans
l'ordre suivant
bouton
logement
d'insertion
Bornier de la télécommande
Retirez le revêtement. Env. 9 mm
Retirez la gaine. Env. 130 mm
• Assurez-vous que le raccord de câblage est
dans la bonne direction.
• Il y aura une légère diff érence de longueur due
au diamètre des fi ls, en conséquence ajuster
en fonction de la situation lors de l'installation.
Pousser la
gaine en
arrière comme
montré sur
l'illustration.
Insérez correctement le fi l
dans la goulotte du boitier
inférieur et assurez-vous de
ne pas le coincer en fi xant le
boitier au mur.
2 1 3
→ → .
Bornier de la
télécommande
Attache-fi ls
(fourni)
