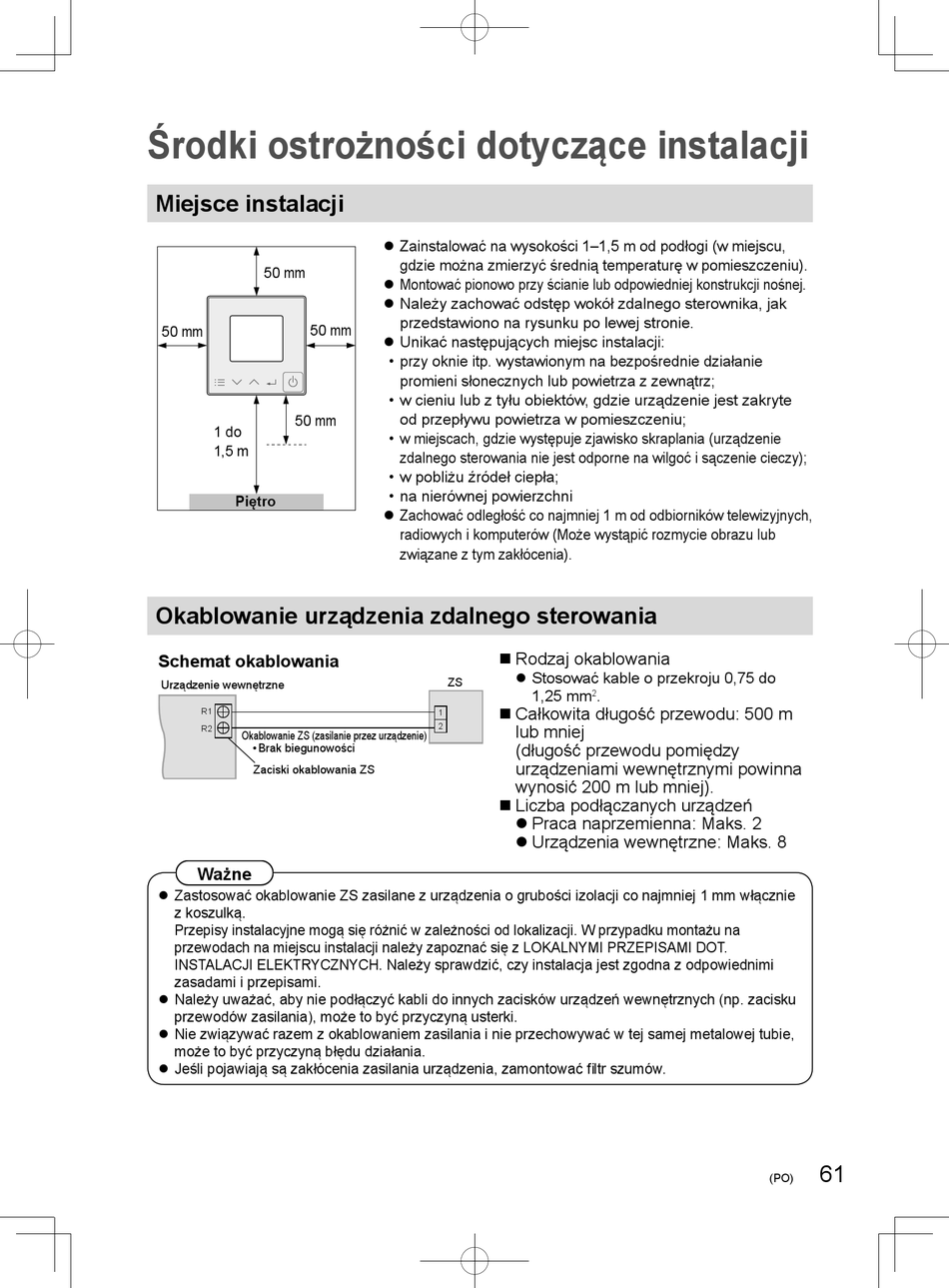

Środki ostrożności dotyczące instalacji

Miejsce instalacji

50 mm
50 mm
50 mm
50 mm
1 do
1,5 m
Piętro
Okablowanie urządzenia zdalnego sterowania

Schemat okablowania

Urządzenie wewnętrzne
R1
R2
Okablowanie ZS (zasilanie przez urządzenie)
• Brak biegunowości
Zaciski okablowania ZS
Ważne
z Zastosować okablowanie ZS zasilane z urządzenia o grubości izolacji co najmniej 1 mm włącznie
z koszulką.
Przepisy instalacyjne mogą się różnić w zależności od lokalizacji. W przypadku montażu na
przewodach na miejscu instalacji należy zapoznać się z LOKALNYMI PRZEPISAMI DOT.
INSTALACJI ELEKTRYCZNYCH. Należy sprawdzić, czy instalacja jest zgodna z odpowiednimi
zasadami i przepisami.
z Należy uważać, aby nie podłączyć kabli do innych zacisków urządzeń wewnętrznych (np. zacisku
przewodów zasilania), może to być przyczyną usterki.
z Nie związywać razem z okablowaniem zasilania i nie przechowywać w tej samej metalowej tubie,
może to być przyczyną błędu działania.
z Jeśli pojawiają są zakłócenia zasilania urządzenia, zamontować filtr szumów.
z Zainstalować na wysokości 1–1,5 m od podłogi (w miejscu,
gdzie można zmierzyć średnią temperaturę w pomieszczeniu).
z Montować pionowo przy ścianie lub odpowiedniej konstrukcji nośnej.
z Należy zachować odstęp wokół zdalnego sterownika, jak
przedstawiono na rysunku po lewej stronie.
z Unikać następujących miejsc instalacji:
• przy oknie itp. wystawionym na bezpośrednie działanie
promieni słonecznych lub powietrza z zewnątrz;
• w cieniu lub z tyłu obiektów, gdzie urządzenie jest zakryte
od przepływu powietrza w pomieszczeniu;
• w miejscach, gdzie występuje zjawisko skraplania (urządzenie
zdalnego sterowania nie jest odporne na wilgoć i sączenie cieczy);
• w pobliżu źródeł ciepła;
• na nierównej powierzchni
z Zachować odległość co najmniej 1 m od odbiorników telewizyjnych,
radiowych i komputerów (Może wystąpić rozmycie obrazu lub
związane z tym zakłócenia).
„ Rodzaj okablowania
z Stosować kable o przekroju 0,75 do
ZS
1,25 mm
„ Całkowita długość przewodu: 500 m
1
2 lub mniej
(długość przewodu pomiędzy
urządzeniami wewnętrznymi powinna
wynosić 200 m lub mniej).
„ Liczba podłączanych urządzeń
z Praca naprzemienna: Maks. 2
z Urządzenia wewnętrzne: Maks. 8
.
2
(PO)
