2

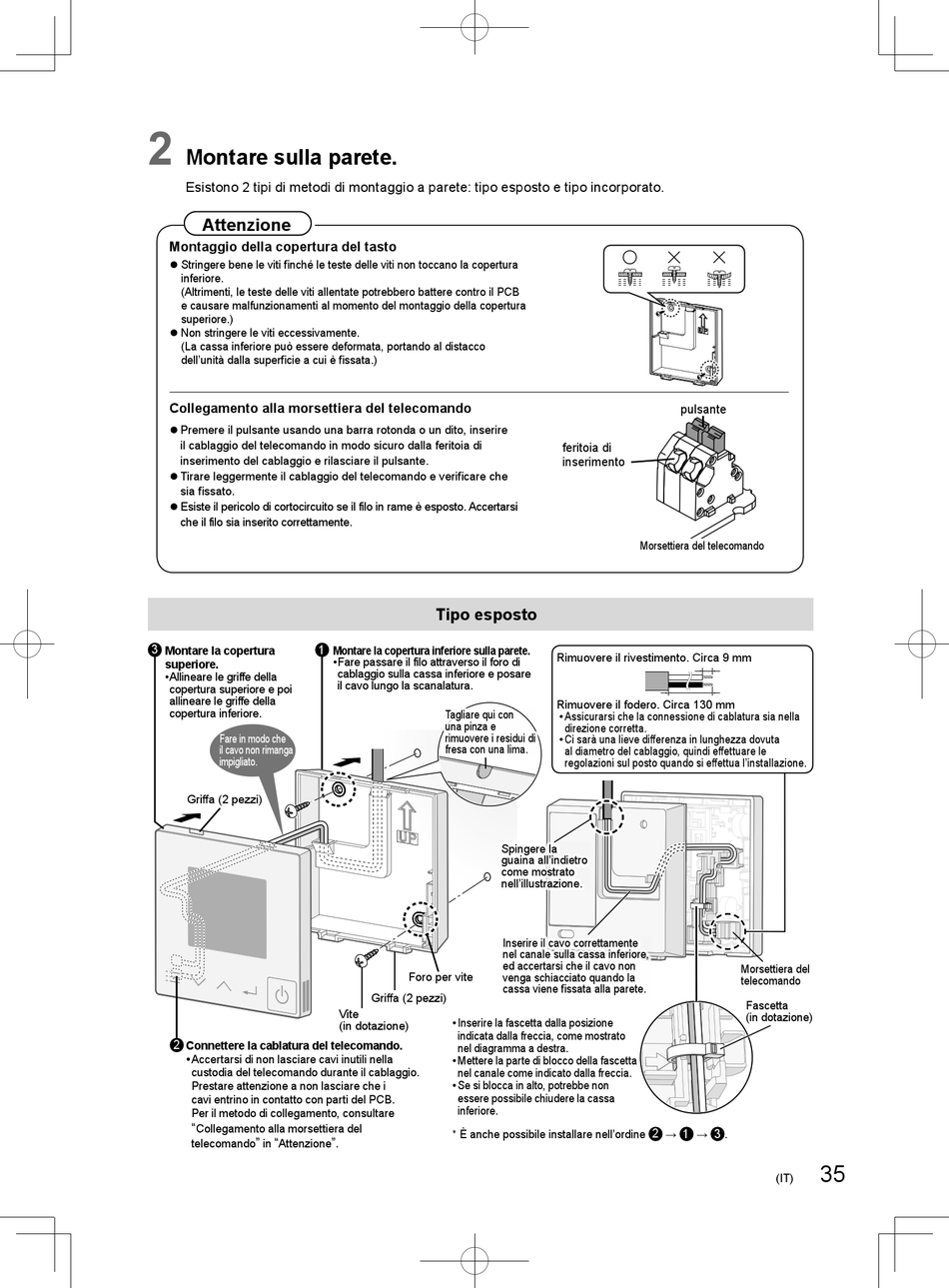

Montare sulla parete.
Esistono 2 tipi di metodi di montaggio a parete: tipo esposto e tipo incorporato.
Attenzione
Montaggio della copertura del tasto
z Stringere bene le viti fi nché le teste delle viti non toccano la copertura
inferiore.
(Altrimenti, le teste delle viti allentate potrebbero battere contro il PCB
e causare malfunzionamenti al momento del montaggio della copertura
superiore.)
z Non stringere le viti eccessivamente.
(La cassa inferiore può essere deformata, portando al distacco
dell'unità dalla superfi cie a cui è fi ssata.)
Collegamento alla morsettiera del telecomando
z Premere il pulsante usando una barra rotonda o un dito, inserire
il cablaggio del telecomando in modo sicuro dalla feritoia di
inserimento del cablaggio e rilasciare il pulsante.
z Tirare leggermente il cablaggio del telecomando e verifi care che
sia fi ssato.
z Esiste il pericolo di cortocircuito se il filo in rame è esposto. Accertarsi
che il filo sia inserito correttamente.
3
1
Montare la copertura
superiore.
• Allineare le griffe della
copertura superiore e poi
allineare le griffe della
copertura inferiore.
Fare in modo che
il cavo non rimanga
impigliato.
Griff a (2 pezzi)
2
Connettere la cablatura del telecomando.
• Accertarsi di non lasciare cavi inutili nella
custodia del telecomando durante il cablaggio.
Prestare attenzione a non lasciare che i
cavi entrino in contatto con parti del PCB.
Per il metodo di collegamento, consultare
"
Collegamento alla morsettiera del
"
"
telecomando
in
Attenzione
Tipo esposto
Montare la copertura inferiore sulla parete.
• Fare passare il filo attraverso il foro di
cablaggio sulla cassa inferiore e posare
il cavo lungo la scanalatura.
Tagliare qui con
una pinza e
rimuovere i residui di
fresa con una lima.
Spingere la
guaina all'indietro
come mostrato
nell'illustrazione.
Inserire il cavo correttamente
nel canale sulla cassa inferiore,
ed accertarsi che il cavo non
Foro per vite
venga schiacciato quando la
cassa viene fi ssata alla parete.
Griff a (2 pezzi)
Vite
• Inserire la fascetta dalla posizione
(in dotazione)
indicata dalla freccia, come mostrato
nel diagramma a destra.
• Mettere la parte di blocco della fascetta
nel canale come indicato dalla freccia.
• Se si blocca in alto, potrebbe non
essere possibile chiudere la cassa
inferiore.
* È anche possibile installare nell'ordine
"
.
pulsante
feritoia di
inserimento
Morsettiera del telecomando
Rimuovere il rivestimento. Circa 9 mm
Rimuovere il fodero. Circa 130 mm
• Assicurarsi che la connessione di cablatura sia nella
direzione corretta.
• Ci sarà una lieve diff erenza in lunghezza dovuta
al diametro del cablaggio, quindi eff ettuare le
regolazioni sul posto quando si eff ettua l'installazione.
2
3
1
.
Morsettiera del
telecomando
Fascetta
(in dotazione)
35
(IT)
