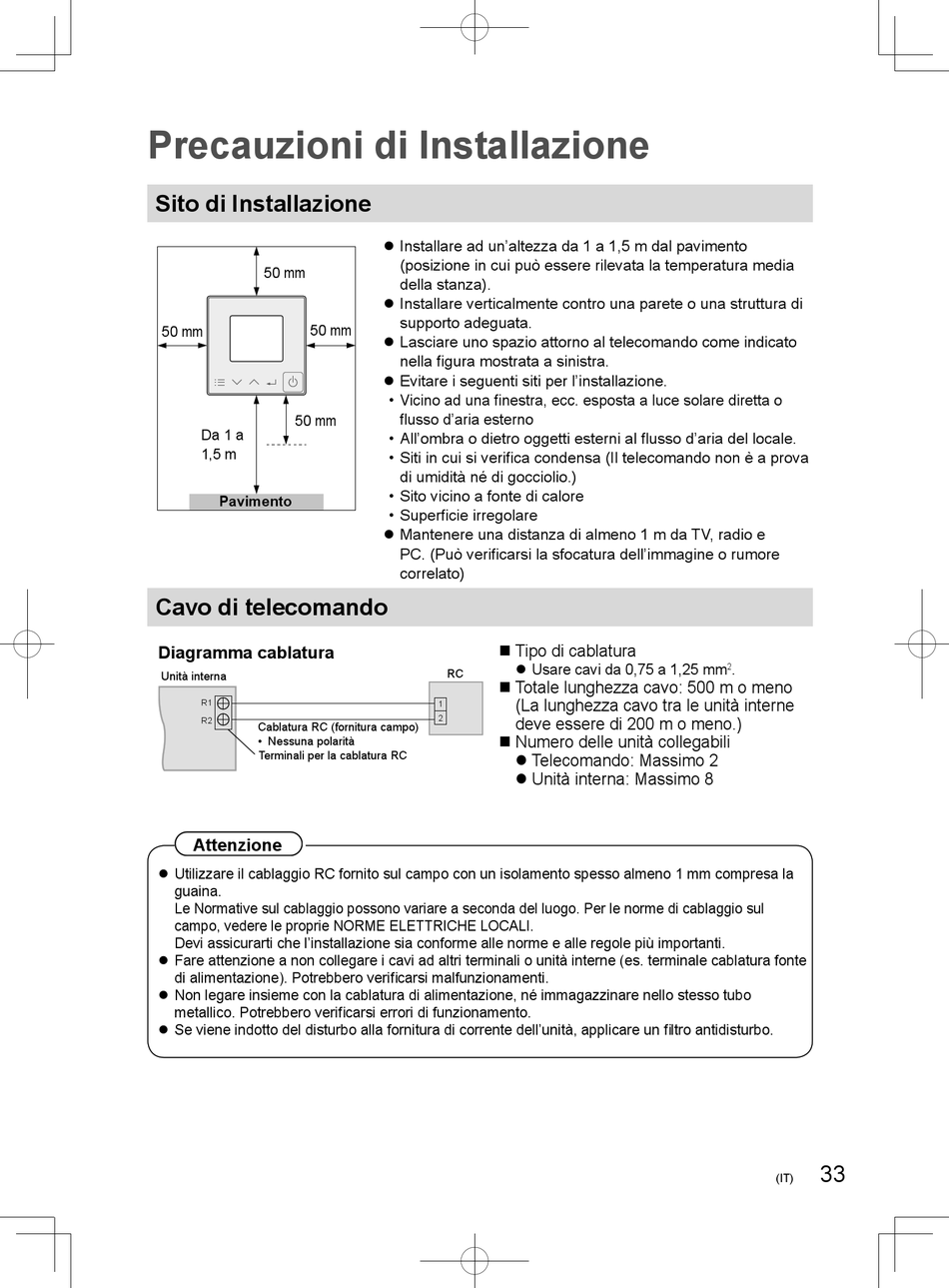

Precauzioni di Installazione

Sito di Installazione

50 mm
50 mm
50 mm
50 mm
Da 1 a
1,5 m
Pavimento
Cavo di telecomando
Diagramma cablatura
Unità interna
R1
R2
Cablatura RC (fornitura campo)
• Nessuna polarità
Terminali per la cablatura RC
Attenzione
z Utilizzare il cablaggio RC fornito sul campo con un isolamento spesso almeno 1 mm compresa la
guaina.
Le Normative sul cablaggio possono variare a seconda del luogo. Per le norme di cablaggio sul
campo, vedere le proprie NORME ELETTRICHE LOCALI.
Devi assicurarti che l'installazione sia conforme alle norme e alle regole più importanti.
z Fare attenzione a non collegare i cavi ad altri terminali o unità interne (es. terminale cablatura fonte
di alimentazione). Potrebbero verificarsi malfunzionamenti.
z Non legare insieme con la cablatura di alimentazione, né immagazzinare nello stesso tubo
metallico. Potrebbero verificarsi errori di funzionamento.
z Se viene indotto del disturbo alla fornitura di corrente dell'unità, applicare un filtro antidisturbo.
z Installare ad un'altezza da 1 a 1,5 m dal pavimento
(posizione in cui può essere rilevata la temperatura media
della stanza).
z Installare verticalmente contro una parete o una struttura di
supporto adeguata.
z Lasciare uno spazio attorno al telecomando come indicato
nella figura mostrata a sinistra.
z Evitare i seguenti siti per l'installazione.
• Vicino ad una finestra, ecc. esposta a luce solare diretta o
flusso d'aria esterno
• All'ombra o dietro oggetti esterni al flusso d'aria del locale.
• Siti in cui si verifica condensa (Il telecomando non è a prova
di umidità né di gocciolio.)
• Sito vicino a fonte di calore
• Superficie irregolare
z Mantenere una distanza di almeno 1 m da TV, radio e
PC. (Può verificarsi la sfocatura dell'immagine o rumore
correlato)
„ Tipo di cablatura
z Usare cavi da 0,75 a 1,25 mm
RC
„ Totale lunghezza cavo: 500 m o meno
(La lunghezza cavo tra le unità interne
1
2 deve essere di 200 m o meno.)
„ Numero delle unità collegabili
z Telecomando: Massimo 2
z Unità interna: Massimo 8
.
2
33
