2

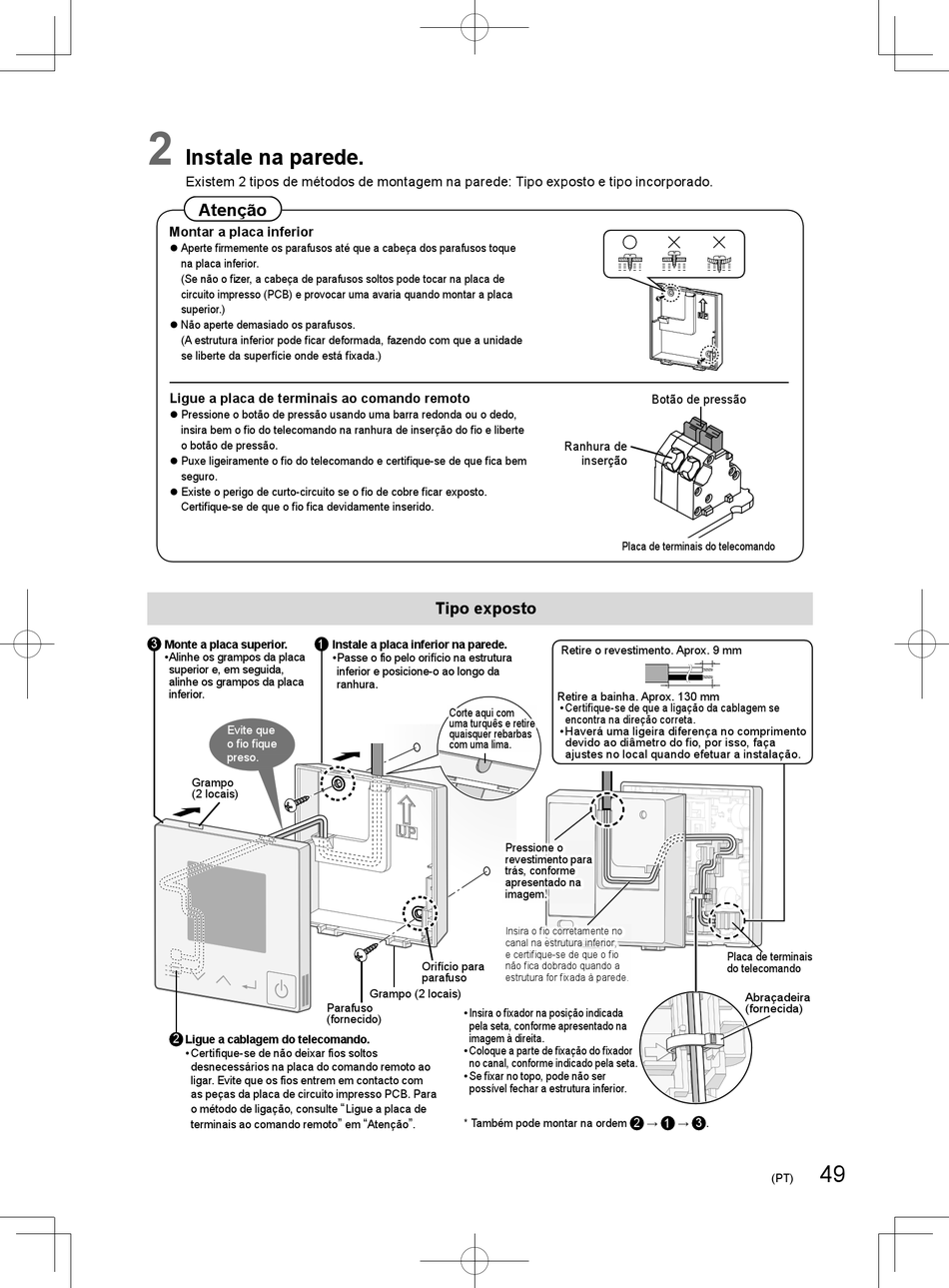

Instale na parede.
Existem 2 tipos de métodos de montagem na parede: Tipo exposto e tipo incorporado.
Atenção
Montar a placa inferior
z Aperte fi rmemente os parafusos até que a cabeça dos parafusos toque
na placa inferior.
(Se não o fi zer, a cabeça de parafusos soltos pode tocar na placa de
circuito impresso (PCB) e provocar uma avaria quando montar a placa
superior.)
z Não aperte demasiado os parafusos.
(A estrutura inferior pode fi car deformada, fazendo com que a unidade
se liberte da superfície onde está fi xada.)
Ligue a placa de terminais ao comando remoto
z Pressione o botão de pressão usando uma barra redonda ou o dedo,
insira bem o fi o do telecomando na ranhura de inserção do fi o e liberte
o botão de pressão.
z Puxe ligeiramente o fi o do telecomando e certifi que-se de que fi ca bem
seguro.
z Existe o perigo de curto-circuito se o fi o de cobre fi car exposto.
Certifi que-se de que o fi o fi ca devidamente inserido.
3
1
Monte a placa superior.
• Alinhe os grampos da placa
superior e, em seguida,
alinhe os grampos da placa
inferior.
Evite que
o fi o fi que
preso.
Grampo
(2 locais)
Parafuso
(fornecido)
2
Ligue a cablagem do telecomando.
• Certifique-se de não deixar fios soltos
desnecessários na placa do comando remoto ao
ligar. Evite que os fios entrem em contacto com
as peças da placa de circuito impresso PCB. Para
o método de ligação, consulte
terminais ao comando remoto
Tipo exposto
Instale a placa inferior na parede.
• Passe o fio pelo orifício na estrutura
inferior e posicione-o ao longo da
ranhura.
Corte aqui com
uma turquês e retire
quaisquer rebarbas
com uma lima.
Pressione o
revestimento para
trás, conforme
apresentado na
imagem.
Insira o fi o corretamente no
canal na estrutura inferior,
e certifi que-se de que o fi o
Orifício para não fi ca dobrado quando a
parafuso estrutura for fi xada à parede.
Grampo (2 locais)
• Insira o fi xador na posição indicada
pela seta, conforme apresentado na
imagem à direita.
• Coloque a parte de fi xação do fi xador
no canal, conforme indicado pela seta.
• Se fi xar no topo, pode não ser
possível fechar a estrutura inferior.
"
Ligue a placa de
" " " * Também pode montar na ordem
em Atenção .
Botão de pressão
Ranhura de
inserção
Placa de terminais do telecomando
Retire o revestimento. Aprox. 9 mm
Retire a bainha. Aprox. 130 mm
• Certifi que-se de que a ligação da cablagem se
encontra na direção correta.
• Haverá uma ligeira diferença no comprimento
devido ao diâmetro do fi o, por isso, faça
ajustes no local quando efetuar a instalação.
Placa de terminais
do telecomando
2
→ 1 → 3 .
Abraçadeira
(fornecida)
49
(PT)
