2

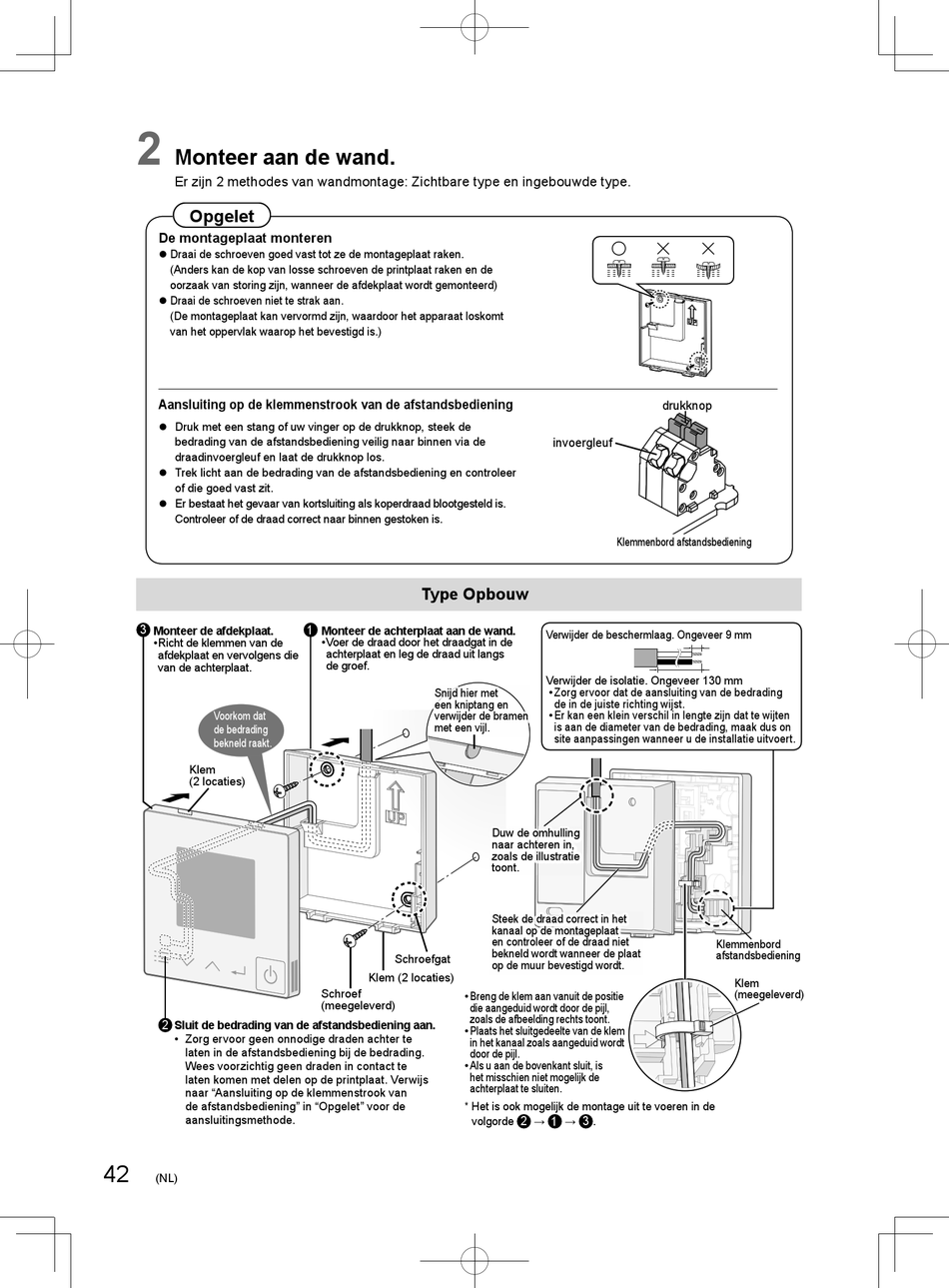

Monteer aan de wand.
Er zijn 2 methodes van wandmontage: Zichtbare type en ingebouwde type.
Opgelet
De montageplaat monteren
z Draai de schroeven goed vast tot ze de montageplaat raken.
(Anders kan de kop van losse schroeven de printplaat raken en de
oorzaak van storing zijn, wanneer de afdekplaat wordt gemonteerd)
z Draai de schroeven niet te strak aan.
(De montageplaat kan vervormd zijn, waardoor het apparaat loskomt
van het oppervlak waarop het bevestigd is.)
Aansluiting op de klemmenstrook van de afstandsbediening
z Druk met een stang of uw vinger op de drukknop, steek de
bedrading van de afstandsbediening veilig naar binnen via de
draadinvoergleuf en laat de drukknop los.
z Trek licht aan de bedrading van de afstandsbediening en controleer
of die goed vast zit.
z Er bestaat het gevaar van kortsluiting als koperdraad blootgesteld is.
Controleer of de draad correct naar binnen gestoken is.
3
Monteer de afdekplaat.
• Richt de klemmen van de
afdekplaat en vervolgens die
van de achterplaat.
Voorkom dat
de bedrading
bekneld raakt.
Klem
(2 locaties)
2
Sluit de bedrading van de afstandsbediening aan.
• Zorg ervoor geen onnodige draden achter te
z
laten in de afstandsbediening bij de bedrading.
Wees voorzichtig geen draden in contact te
laten komen met delen op de printplaat. Verwijs
naar "Aansluiting op de klemmenstrook van
de afstandsbediening" in "Opgelet" voor de
aansluitingsmethode.
42
(NL)
Type Opbouw
1
Monteer de achterplaat aan de wand.
• Voer de draad door het draadgat in de
achterplaat en leg de draad uit langs
de groef.
Snijd hier met
een kniptang en
verwijder de bramen
met een vijl.
Schroefgat
Klem (2 locaties)
Schroef
• Breng de klem aan vanuit de positie
(meegeleverd)
die aangeduid wordt door de pijl,
zoals de afbeelding rechts toont.
• Plaats het sluitgedeelte van de klem
in het kanaal zoals aangeduid wordt
door de pijl.
• Als u aan de bovenkant sluit, is
het misschien niet mogelijk de
achterplaat te sluiten.
* Het is ook mogelijk de montage uit te voeren in de
volgorde
drukknop
invoergleuf
Klemmenbord afstandsbediening
Verwijder de beschermlaag. Ongeveer 9 mm
Verwijder de isolatie. Ongeveer 130 mm
• Zorg ervoor dat de aansluiting van de bedrading
de in de juiste richting wijst.
• Er kan een klein verschil in lengte zijn dat te wijten
is aan de diameter van de bedrading, maak dus on
site aanpassingen wanneer u de installatie uitvoert.
Duw de omhulling
naar achteren in,
zoals de illustratie
toont.
Steek de draad correct in het
kanaal op de montageplaat
en controleer of de draad niet
bekneld wordt wanneer de plaat
op de muur bevestigd wordt.
2 1 3
→ → .
Klemmenbord
afstandsbediening
Klem
(meegeleverd)
