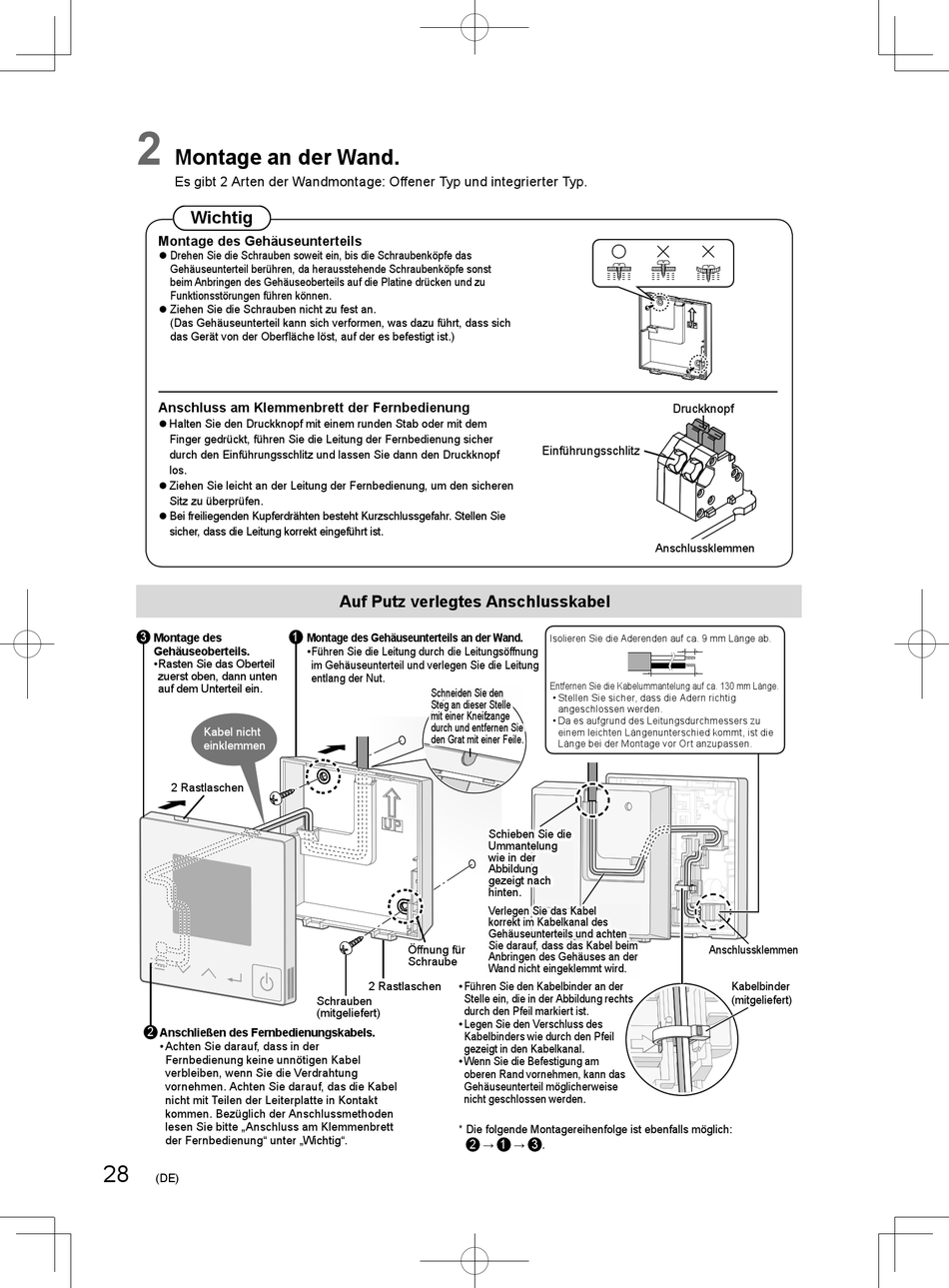

Montage an der Wand.
Es gibt 2 Arten der Wandmontage: Off ener Typ und integrierter Typ.
Wichtig
Montage des Gehäuseunterteils
z Drehen Sie die Schrauben soweit ein, bis die Schraubenköpfe das
Gehäuseunterteil berühren, da herausstehende Schraubenköpfe sonst
beim Anbringen des Gehäuseoberteils auf die Platine drücken und zu
Funktionsstörungen führen können.
z Ziehen Sie die Schrauben nicht zu fest an.
(Das Gehäuseunterteil kann sich verformen, was dazu führt, dass sich
das Gerät von der Oberfl äche löst, auf der es befestigt ist.)
Anschluss am Klemmenbrett der Fernbedienung
z Halten Sie den Druckknopf mit einem runden Stab oder mit dem
Finger gedrückt, führen Sie die Leitung der Fernbedienung sicher
durch den Einführungsschlitz und lassen Sie dann den Druckknopf
los.
z Ziehen Sie leicht an der Leitung der Fernbedienung, um den sicheren
Sitz zu überprüfen.
z Bei freiliegenden Kupferdrähten besteht Kurzschlussgefahr. Stellen Sie
sicher, dass die Leitung korrekt eingeführt ist.
3
Montage des
Gehäuseoberteils.
• Rasten Sie das Oberteil
zuerst oben, dann unten
auf dem Unterteil ein.
Kabel nicht
einklemmen
2 Rastlaschen
2
Anschließen des Fernbedienungskabels.
• Achten Sie darauf, dass in der
Fernbedienung keine unnötigen Kabel
verbleiben, wenn Sie die Verdrahtung
vornehmen. Achten Sie darauf, das die Kabel
nicht mit Teilen der Leiterplatte in Kontakt
kommen. Bezüglich der Anschlussmethoden
lesen Sie bitte „Anschluss am Klemmenbrett
der Fernbedienung" unter „Wichtig".
28
(DE)

Auf Putz verlegtes Anschlusskabel

1
Montage des Gehäuseunterteils an der Wand.
• Führen Sie die Leitung durch die Leitungsöffnung
im Gehäuseunterteil und verlegen Sie die Leitung
entlang der Nut.
Schneiden Sie den
Steg an dieser Stelle
mit einer Kneifzange
durch und entfernen Sie
den Grat mit einer Feile.
Öff nung für
Schraube
2 Rastlaschen • Führen Sie den Kabelbinder an der
Stelle ein, die in der Abbildung rechts
Schrauben
durch den Pfeil markiert ist.
(mitgeliefert)
• Legen Sie den Verschluss des
Kabelbinders wie durch den Pfeil
gezeigt in den Kabelkanal.
• Wenn Sie die Befestigung am
oberen Rand vornehmen, kann das
Gehäuseunterteil möglicherweise
nicht geschlossen werden.
* Die folgende Montagereihenfolge ist ebenfalls möglich:
2
Einführungsschlitz
Anschlussklemmen
Isolieren Sie die Aderenden auf ca. 9 mm Länge ab.
Entfernen Sie die Kabelummantelung auf ca. 130 mm Länge.
• Stellen Sie sicher, dass die Adern richtig
angeschlossen werden.
• Da es aufgrund des Leitungsdurchmessers zu
einem leichten Längenunterschied kommt, ist die
Länge bei der Montage vor Ort anzupassen.
Schieben Sie die
Ummantelung
wie in der
Abbildung
gezeigt nach
hinten.
Verlegen Sie das Kabel
korrekt im Kabelkanal des
Gehäuseunterteils und achten
Sie darauf, dass das Kabel beim
Anbringen des Gehäuses an der
Wand nicht eingeklemmt wird.
1 3
→ → .
Druckknopf
Anschlussklemmen
Kabelbinder
(mitgeliefert)
