2

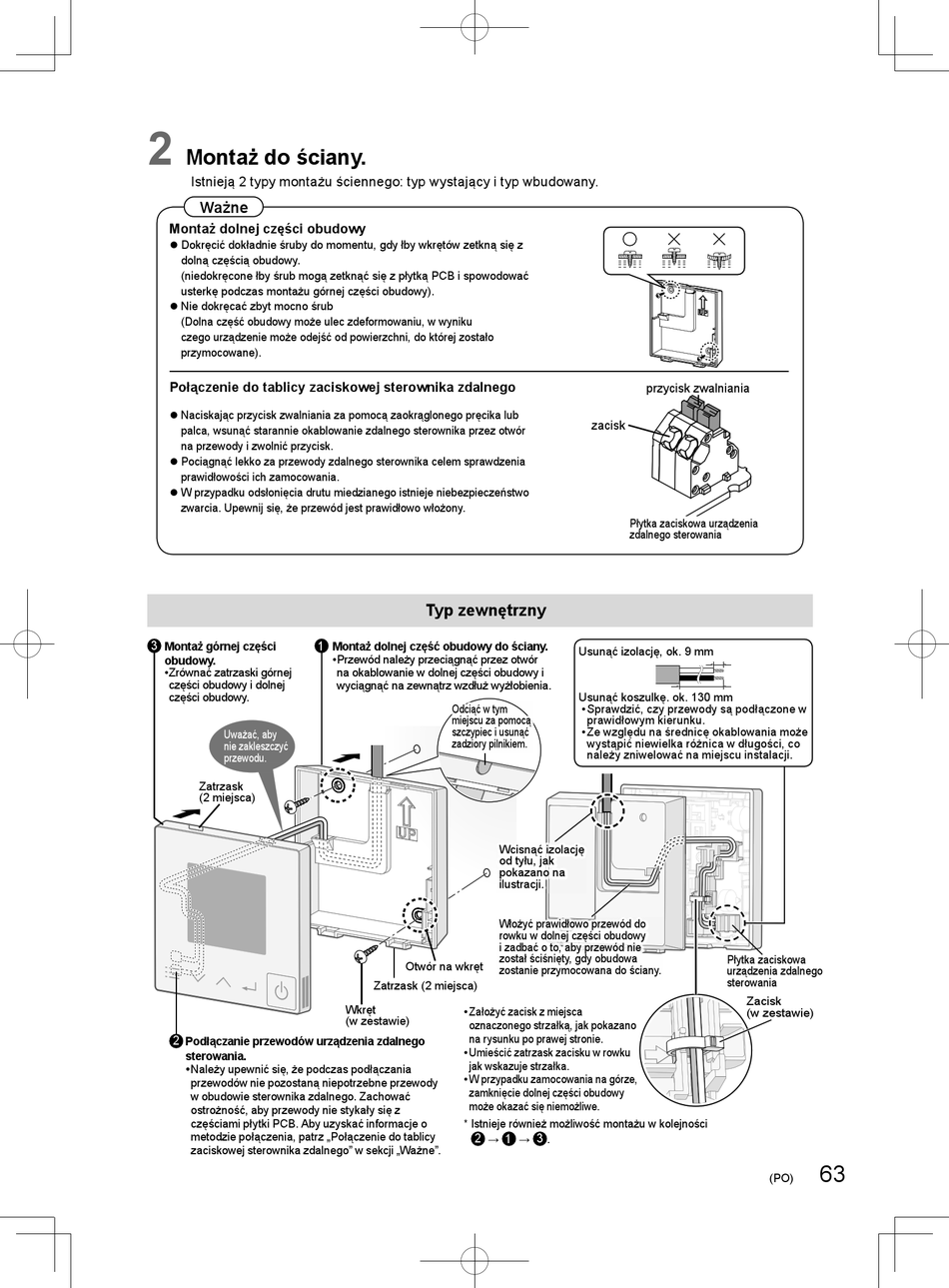

Montaż do ściany.
Istnieją 2 typy montażu ściennego: typ wystający i typ wbudowany.
Ważne
Montaż dolnej części obudowy
z Dokręcić dokładnie śruby do momentu, gdy łby wkrętów zetkną się z
dolną częścią obudowy.
(niedokręcone łby śrub mogą zetknąć się z płytką PCB i spowodować
usterkę podczas montażu górnej części obudowy).
z Nie dokręcać zbyt mocno śrub
(Dolna część obudowy może ulec zdeformowaniu, w wyniku
czego urządzenie może odejść od powierzchni, do której zostało
przymocowane).
Połączenie do tablicy zaciskowej sterownika zdalnego
z Naciskając przycisk zwalniania za pomocą zaokrąglonego pręcika lub
palca, wsunąć starannie okablowanie zdalnego sterownika przez otwór
na przewody i zwolnić przycisk.
z Pociągnąć lekko za przewody zdalnego sterownika celem sprawdzenia
prawidłowości ich zamocowania.
z W przypadku odsłonięcia drutu miedzianego istnieje niebezpieczeństwo
zwarcia. Upewnij się, że przewód jest prawidłowo włożony.
3 1
Montaż górnej części
obudowy.
• Zrównać zatrzaski górnej
części obudowy i dolnej
części obudowy.
Uważać, aby
nie zakleszczyć
przewodu.
Zatrzask
(2 miejsca)
2
Podłączanie przewodów urządzenia zdalnego
sterowania.
• Należy upewnić się, że podczas podłączania
przewodów nie pozostaną niepotrzebne przewody
w obudowie sterownika zdalnego. Zachować
ostrożność, aby przewody nie stykały się z
częściami płytki PCB. Aby uzyskać informacje o
metodzie połączenia, patrz „Połączenie do tablicy
zaciskowej sterownika zdalnego" w sekcji „Ważne".
Typ zewnętrzny
Montaż dolnej część obudowy do ściany.
• Przewód należy przeciągnąć przez otwór
na okablowanie w dolnej części obudowy i
wyciągnąć na zewnątrz wzdłuż wyżłobienia.
Odciąć w tym
miejscu za pomocą
szczypiec i usunąć
zadziory pilnikiem.
Wcisnąć izolację
od tyłu, jak
pokazano na
ilustracji.
Włożyć prawidłowo przewód do
rowku w dolnej części obudowy
i zadbać o to, aby przewód nie
został ściśnięty, gdy obudowa
Otwór na wkręt
zostanie przymocowana do ściany.
Zatrzask (2 miejsca)
Wkręt
• Założyć zacisk z miejsca
(w zestawie)
oznaczonego strzałką, jak pokazano
na rysunku po prawej stronie.
• Umieścić zatrzask zacisku w rowku
jak wskazuje strzałka.
• W przypadku zamocowania na górze,
zamknięcie dolnej części obudowy
może okazać się niemożliwe.
* Istnieje również możliwość montażu w kolejności
2
→ 1
przycisk zwalniania
zacisk
Płytka zaciskowa urządzenia
zdalnego sterowania
Usunąć izolację, ok. 9 mm
Usunąć koszulkę. ok. 130 mm
• Sprawdzić, czy przewody są podłączone w
prawidłowym kierunku.
• Ze względu na średnicę okablowania może
wystąpić niewielka różnica w długości, co
należy zniwelować na miejscu instalacji.
3
→ .
Płytka zaciskowa
urządzenia zdalnego
sterowania
Zacisk
(w zestawie)
63
(PO)
