Panasonic CZ-RTC6BL Installationsanleitung

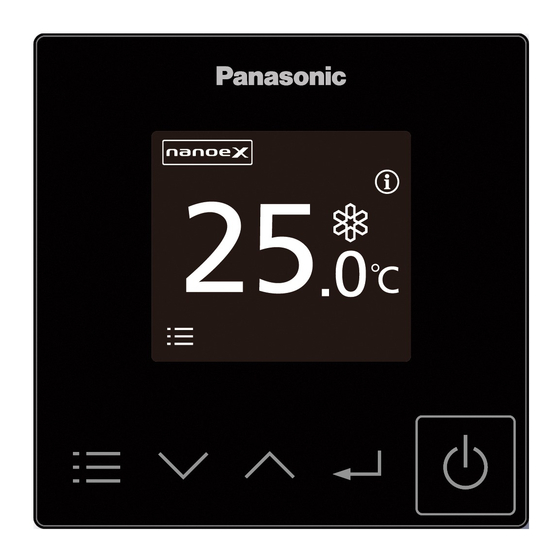

Wired remote controller
Vorschau ausblenden Andere Handbücher für CZ-RTC6BL:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24

Quicklinks

Diese Anleitung herunterladen
Read through the Installation Instructions before you proceed with the installation.
In particular, please carefully read the "Safety Precautions". This booklet mainly mentions
the safety-related regulatory matters. Regarding the contents of the installation, please scan
E
NGLISH
the matrix two-dimensional (2D) barcode and refer to the detailed manuals. Panasonic will
3-9
accept no responsibility for any accident or damage that occurs as a result of such improper
installation in any way not described in the detailed manuals. Also, malfunction caused by
incorrect installation is not covered by the product warranty.
Lisez les instructions d'installation avant de commencer l'installation.Vous devrez notamment
lire les « Consignes de sécurité ».Ce livret décrit principalement des questions réglementaires
et de sécurité.Pour des explications sur l'installation, veuillez scanner le code barres 2D de la
F
RANÇAIS
matrice et vous reporter aux manuels détaillés. Panasonic n'assume aucune responsabilité
10-16
pour tout accident ou dommage qui se produit à la suite d'une mauvaise installation eff ectuée
d'une manière qui n'est pas décrite dans les manuels détaillés. De plus, le dysfonctionnement
provoqué par une installation incorrecte n'est pas couvert par la garantie du produit.
Lea las Instrucciones de instalacion antes de proceder con la instalacion del equipo. En concreto,
deberá leer detenidamente la sección "Precauciones de seguridad". En este folleto se describen
principalmente las cuestiones relacionadas con la seguridad y reglamentarias. Si desea consultar
E
explicaciones relativas a la instalación, escanee el código de barras 2D de matriz y consulte los
SPAÑOL
manuales detallados. Panasonic no aceptará responsabilidad alguna derivada de accidentes
17-23
o daños resultantes de una instalación inadecuada realizada de formas no descritas en los
manuales detallados. Además, la garantía del producto no incluye los fallos de funcionamiento
ocasionados por una instalación incorrecta.
Lesen Sie die Installationsanleitung aufmerksam durch, bevor Sie mit der Installation beginnen.
Insbesondere müssen die „Sicherheitshinweise " gründlich durchgelesen werden. Diese
Broschüre beschreibt hauptsächlich sicherheitsrelevante und regulatorische Angelegenheiten.
Für Erläuterungen, die die Installation betreff en, scannen Sie bitte den Matrix-2D-Barcode
D
EUTSCH
und beziehen sich auf die detaillierten Handbücher. Panasonic übernimmt keinerlei Haftung
24-30
für irgendwelche Unfälle oder Schäden, die durch eine unsachgemäße Installation auf
eine nicht in den detaillierten Handbüchern beschriebene Weise verursacht werden. Auch
Funktionsstörungen, die durch eine falsche Installation verursacht werden, sind nicht von der
Produktgarantie abgedeckt.
Leggere le Istruzioni di installazione prima di procedere con l'installazione.È opportuno
leggere soprattutto le "Precauzioni di Sicurezza". Questo opuscolo descrive principalmente
argomenti inerenti la sicurezza e normativi. Per le spiegazioni riguardanti l'installazione,
I
TALIANO
scansionare il codice a barre 2D a matrice e fare riferimento ai manuali dettagliati. Panasonic
31-37
declina ogni responsabilità per incidenti o danni derivanti da un'installazione inadeguata,
eseguita diversamente da come descritto nei manuali dettagliati. I malfunzionamenti causarti
da un'installazione errata inoltre non sono coperti dalla garanzia.
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
Model No.
https://eu.datanavi.ac.smartcloud.panasonic.com/documents/
Installation Instructions
Wired Remote Controller
CZ-RTC6BL
ACXF60-39641
W0620-10920
E
NGLISH
F
RANÇAIS
E
SPAÑOL
D
EUTSCH
I
TALIANO
N
EDERLANDS
P
ORTUGUÊS
T
ÜRKÇE
P
OLSKI
