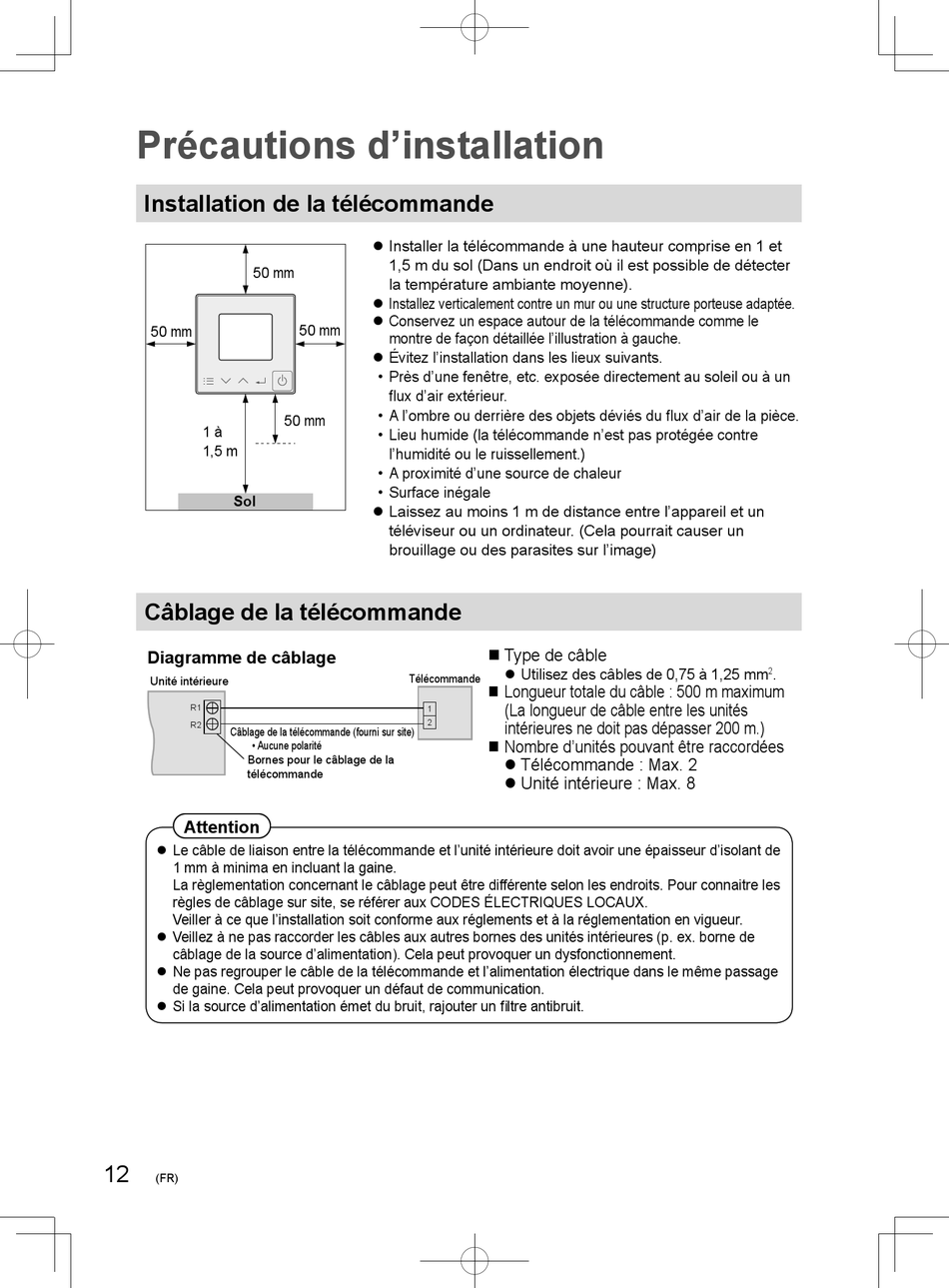

Précautions d'installation
Installation de la télécommande
50 mm
50 mm
1 à
1,5 m
Sol
Câblage de la télécommande
Diagramme de câblage
Unité intérieure
R1
R2
Câblage de la télécommande (fourni sur site)
• Aucune polarité
Bornes pour le câblage de la
télécommande
Attention
z Le câble de liaison entre la télécommande et l'unité intérieure doit avoir une épaisseur d'isolant de
1 mm à minima en incluant la gaine.
La règlementation concernant le câblage peut être différente selon les endroits. Pour connaitre les
règles de câblage sur site, se référer aux CODES ÉLECTRIQUES LOCAUX.
Veiller à ce que l'installation soit conforme aux réglements et à la réglementation en vigueur.
z Veillez à ne pas raccorder les câbles aux autres bornes des unités intérieures (p. ex. borne de
câblage de la source d'alimentation). Cela peut provoquer un dysfonctionnement.
z Ne pas regrouper le câble de la télécommande et l'alimentation électrique dans le même passage
de gaine. Cela peut provoquer un défaut de communication.
z Si la source d'alimentation émet du bruit, rajouter un filtre antibruit.
12
(FR)
z Installer la télécommande à une hauteur comprise en 1 et
1,5 m du sol (Dans un endroit où il est possible de détecter
la température ambiante moyenne).
z Installez verticalement contre un mur ou une structure porteuse adaptée.
z Conservez un espace autour de la télécommande comme le
50 mm
montre de façon détaillée l'illustration à gauche.
z Évitez l'installation dans les lieux suivants.
• Près d'une fenêtre, etc. exposée directement au soleil ou à un
flux d'air extérieur.
• A l'ombre ou derrière des objets déviés du flux d'air de la pièce.
50 mm
• Lieu humide (la télécommande n'est pas protégée contre
l'humidité ou le ruissellement.)
• A proximité d'une source de chaleur
• Surface inégale
z Laissez au moins 1 m de distance entre l'appareil et un
téléviseur ou un ordinateur. (Cela pourrait causer un
brouillage ou des parasites sur l'image)
Télécommande
1
2
„ Type de câble
z Utilisez des câbles de 0,75 à 1,25 mm
„ Longueur totale du câble : 500 m maximum
(La longueur de câble entre les unités
intérieures ne doit pas dépasser 200 m.)
„ Nombre d'unités pouvant être raccordées
z Télécommande : Max. 2
z Unité intérieure : Max. 8
.
