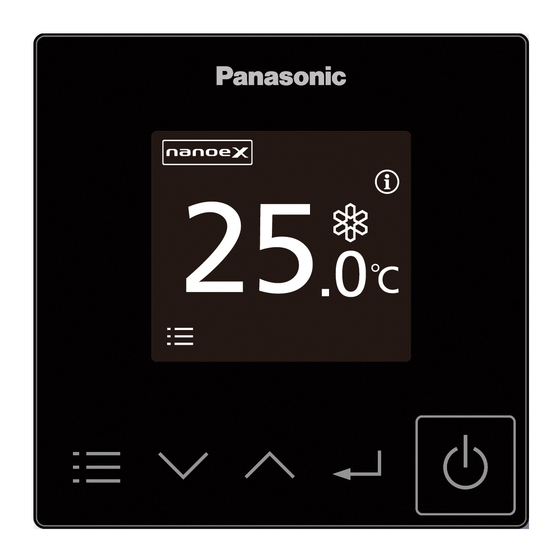

Panasonic CZ-RTC6BL Installationsanleitung
Kabelfernbedienung
Vorschau ausblenden
Andere Handbücher für CZ-RTC6BL:
- Bedienungsanleitung (74 Seiten) ,
- Installationsanleitung (69 Seiten) ,
- Bedienungsanleitung (66 Seiten)
Werbung
Quicklinks
DEUTSCH
Lesen Sie die Installationsanleitung aufmerksam durch, bevor Sie mit der Installation beginnen.
Bitte lesen Sie insbesondere die „Sicherheitshinweise" sorgfältig durch.
Modellbezeichnung
Sicherheitshinweise ................................... 2
Systemüberblick ......................................... 5
Bedienelemente (Bedienfeld) ................... 6
Abmessungen ............................................. 6
Montagehinweise ........................................ 7
Montage ....................................................... 8
Einstellungen ............................................ 10
Testbetrieb ................................................. 14
Störungssuche.......................................... 15
Technische Daten ..................................... 16

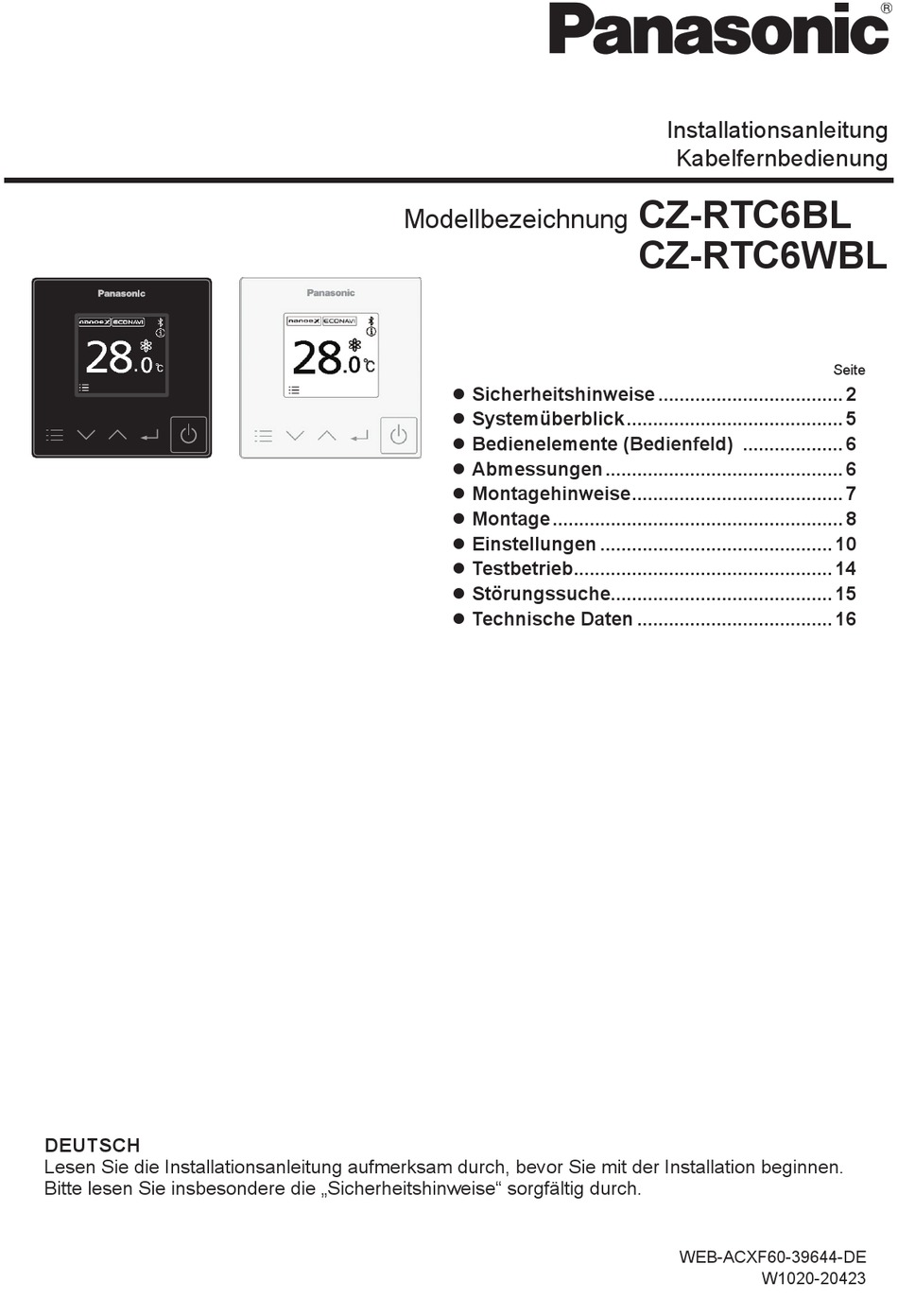

Installationsanleitung
Kabelfernbedienung
CZ-RTC6BL
CZ-RTC6WBL
WEB-ACXF60-39644-DE
W1020-20423
Seite
Werbung
Verwandte Anleitungen für Panasonic CZ-RTC6BL
Inhaltszusammenfassung für Panasonic CZ-RTC6BL
- Seite 1 Installationsanleitung Kabelfernbedienung CZ-RTC6BL Modellbezeichnung CZ-RTC6WBL Seite Sicherheitshinweise ........2 Systemüberblick ......... 5 Bedienelemente (Bedienfeld) ....6 Abmessungen ..........6 Montagehinweise ........7 Montage ............8 Einstellungen ..........10 Testbetrieb ..........14 Störungssuche.......... 15 ...
- Seite 2 Wählen Sie einen Einbauort, der fest und stark genug ist, um die Fernbedienung zu unterstützen oder zu halten, und der zur Wartung gut zugänglich ist. Verwenden Sie nur die von Panasonic spezifi zierten Teile als mitgeliefertes Zubehör. Vergewissern Sie sich, dass die Kabel ordnungsgemäß verlegt sind, so dass äußere Kräfte sie nicht beeinfl...
- Seite 3 WARNUNG Diese Fernbedienung muss vom Verkäufer oder einem qualifi zierten Techniker installiert werden. Bei der Montage der Fernbedienung sind zur Gewährleistung der Sicherheit geeignete Schutzausrüstungen und Werkzeuge zu verwenden. Diese Fernbedienung sollte gemäß der Einbauanleitung sicher montiert werden. ...
- Seite 4 ACHTUNG Vor dem Ausführen jeglicher Elektroarbeiten muss sich die ausführende Person erden, um eine mögliche statische Aufl adung abzuleiten. Montieren Sie die Fernbedienung nicht an Orten mit direktem Sonnenlicht oder einer Umgebungstemperatur von mehr als 40 °C oder weniger als 0 °C. ...
- Seite 5 „Panasonic H&C Control App“ lesen und akzeptieren. ● Bitte registrieren Sie nach Möglichkeit nicht mehrere Fernbedienungen gleichzeitig. ● Die Benutzer tragen alle Kosten, die mit der Installation der „Panasonic H&C Control App“ auf dem Mobilgerät verbunden sind. ● Die Panasonic-Kabelfernbedienung ist für die Kommunikation mit der „Panasonic H&C Control App“...
- Seite 6 Bedienelemente (Bedienfeld) Die Farbe des Bedienfeldes des CZ-RTC6WBL ist weiß. 1) LCD-Display 2) Menü-Taste ● Bei wiederholtem Drücken m Drücken während des Betriebs werden nacheinander die Betriebsstatusbestätigung, die Solltemperatur, der Betriebsmodus, die Gebläsedrehzahl, die 4) Eingabe-Taste Klappeneinstellung und der Bestätigt den Menübildschirm angezeigt.
- Seite 7 April 2020 und danach erschienen (PACi NX-Reihe und nachfolgende Modellreihen), können 2 Fernbedienungen angeschlossen werden. * Es können keine 2 Einheiten CZ-RTC6BL (CZ-RTC6WBL) angeschlossen werden Innengeräte: max. 8 Wichtig Das für die Fernbedienung zu verwendende Kabel sollte einschließlich Ummantelung eine mindestens 1 mm dicke Isolierung aufweisen.
- Seite 8 Stellen Sie nach der Montage bei einer Fernbedienung die Einstellung [Haupt-/Neben-FB] auf [Haupt-FB] und bei der anderen auf [Neben-FB] ein.(Siehe Abschnitt „Einstellungen“ – „Fernbedienungseinstellung“.) Wenn Fernbedienungen* in Kombination verwendet werden, stellen Sie die CZ-RTC6BL- oder CZ-RTC6WBL- Einheit als [Haupt-FB] ein.
- Seite 9 Montage an der Wand. Es gibt 2 Arten der Wandmontage: Off ener Typ und integrierter Typ. Wichtig Montage des Gehäuseunterteils Drehen Sie die Schrauben soweit ein, bis die Schraubenköpfe das Gehäuseunterteil berühren, da herausstehende Schraubenköpfe sonst beim Anbringen des Gehäuseoberteils auf die Platine drücken und zu Funktionsstörungen führen können.
- Seite 10 Unter Putz verlegtes Anschlusskabel Auf dem Bedienfeld ist ein Schutzfi lm angebracht. Montage des Gehäuseoberteils. Montage des Vergrößerte Ansicht • Rasten Sie das Oberteil zuerst oben, Gehäuseunterteils an der dann unten auf dem Unterteil ein. Wand. Isolieren Sie die Aderenden auf ca. •...
- Seite 11 → 3. Drücken Sie zum Abschließen zweimal. ( Zum Abschließen zweimal drücken.) Verbinden Sie sich mit der „Panasonic H&C Control App“ ® Stellen Sie auf der Fernbedienung die Bluetooth -Funktionalität auf [Akt.], bevor Sie die Verbindung herstellen. (Schritt 4) Beim Verbinden sollte sich das Mobilgerät möglichst nah an der Fernbedienung befi...
- Seite 12 Servicefunktionen Fernbedienungseinstellung Automatische Adressierung Erweiterte Einstellungen Sensorinformation IG-Alarme Spannung einstellen Prüfen Sie dieses Element bei Bedarf. Die Schritte 1 und 2 sind übliche Schritte für jedes Element. Halten Sie die 3 Tasten Wählen Sie den Gesamtzahl der Elemente gleichzeitig mindestens einzustellenden...
- Seite 13 Erweiterte Einstellungen Nehmen Sie die Einstellung vor, indem Sie die Code-Nr. und den Parameter auswählen. Wenn Sie die Codenr. auswählen, beziehen Sie sich bitte auf folgende Tabelle. Geräteadr. Drücken Sie → (wiederholen) Code-Nr. Parameter Drücken Sie Nach der Auswahl von [JA] startet das Gerät neu. Code-Nr.
- Seite 14 Testbetrieb Halten Sie die 3 Auswählen Gesamtzahl der Elemente Tasten gleichzeitig [ Testbetrieb]. Nummer des mindestens ausgewählten Elements Drücken Sie 4 Sekunden lang gedrückt. → Drücken Sie Wählen Sie [EIN] aus. Führen Sie den Das Gerät startet nun im Testbetrieb, und [TEST] wird Testbetrieb angezeigt.
- Seite 15 Angabe des Problems und der Modellbezeichnung an Ihren Kundendienst. (im Wechsel) ● Überprüfen Sie die Kompatibilität des Mobilgeräts. Installieren Sie die „Panasonic H&C Control App“ und starten Wechsel des Sie sie. Mobilgerät-Modells. Schließen Sie mit dem ersten Verbindungsaufbau ab.
- Seite 16 -Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede ® Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber. • iOS ist der Name des Betriebssystems von Apple Inc. IOS ist ein Warenzeichen oder eingetragenes Warenzeichen von Cisco in den USA und anderen Ländern und steht unter Lizenz.
- Seite 17 Panasonic Corporation http://www.panasonic.com WEB-ACXF60-39644-DE © Panasonic Corporation 2020-2023 W1020-20423...
