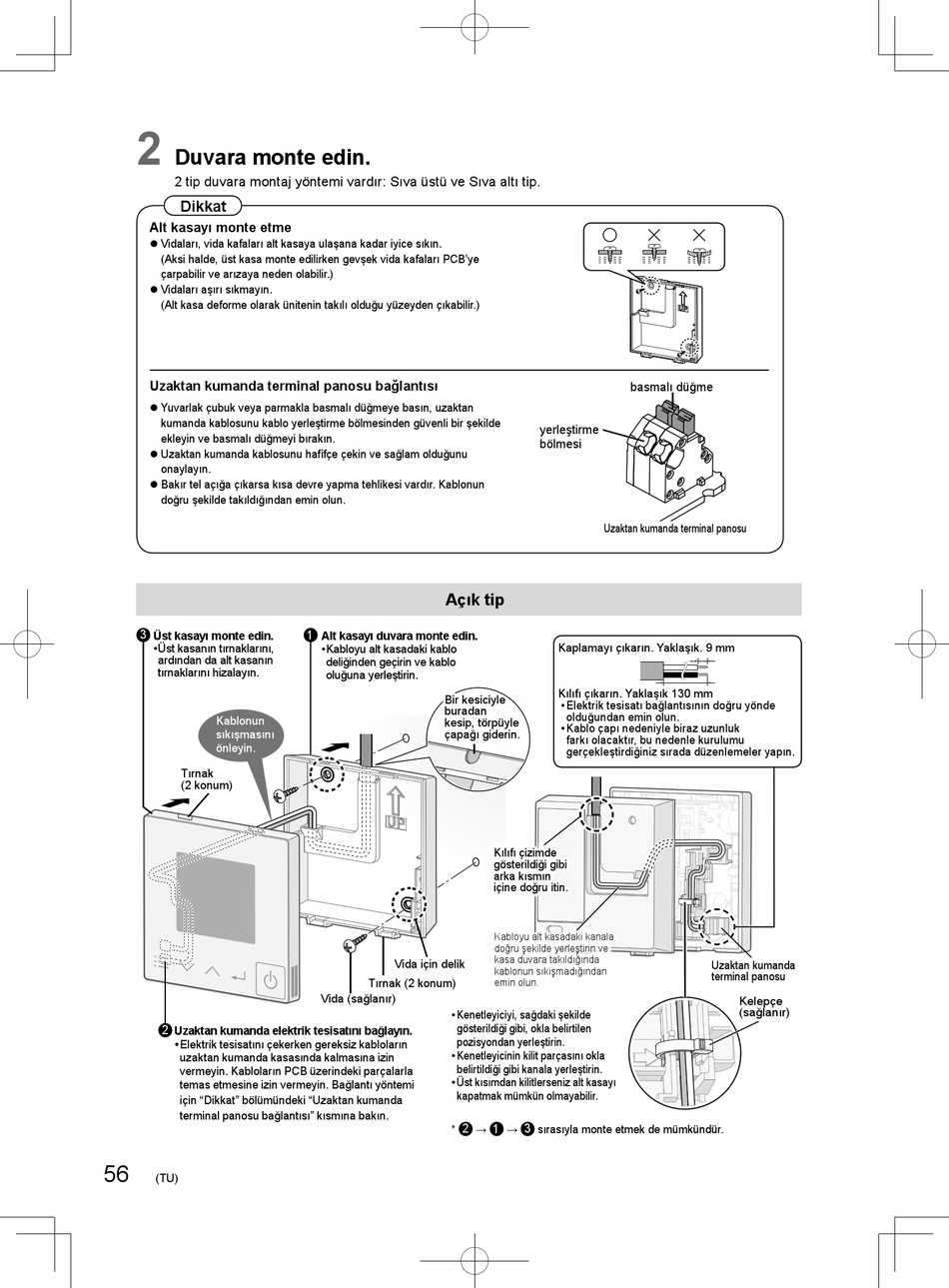

Duvara monte edin.
2 tip duvara montaj yöntemi vardır: Sıva üstü ve Sıva altı tip.
Dikkat
Alt kasayı monte etme
z Vidaları, vida kafaları alt kasaya ulaşana kadar iyice sıkın.
(Aksi halde, üst kasa monte edilirken gevşek vida kafaları PCB'ye
çarpabilir ve arızaya neden olabilir.)
z Vidaları aşırı sıkmayın.
(Alt kasa deforme olarak ünitenin takılı olduğu yüzeyden çıkabilir.)
Uzaktan kumanda terminal panosu bağlantısı
z Yuvarlak çubuk veya parmakla basmalı düğmeye basın, uzaktan
kumanda kablosunu kablo yerleştirme bölmesinden güvenli bir şekilde
ekleyin ve basmalı düğmeyi bırakın.
z Uzaktan kumanda kablosunu hafi fçe çekin ve sağlam olduğunu
onaylayın.
z Bakır tel açığa çıkarsa kısa devre yapma tehlikesi vardır. Kablonun
doğru şekilde takıldığından emin olun.
3
Üst kasayı monte edin.
• Üst kasanın tırnaklarını,
ardından da alt kasanın
tırnaklarını hizalayın.
Kablonun
sıkışmasını
önleyin.
Tırnak
(2 konum)
2
Uzaktan kumanda elektrik tesisatını bağlayın.
• Elektrik tesisatını çekerken gereksiz kabloların
uzaktan kumanda kasasında kalmasına izin
vermeyin. Kabloların PCB üzerindeki parçalarla
temas etmesine izin vermeyin. Bağlantı yöntemi
için "Dikkat" bölümündeki "Uzaktan kumanda
terminal panosu bağlantısı" kısmına bakın.
56
(TU)
Açık tip
1
Alt kasayı duvara monte edin.
• Kabloyu alt kasadaki kablo
deliğinden geçirin ve kablo
oluğuna yerleştirin.
Bir kesiciyle
buradan
kesip, törpüyle
çapağı giderin.
Vida için delik
Tırnak (2 konum)
Vida (sağlanır)
• Kenetleyiciyi, sağdaki şekilde
gösterildiği gibi, okla belirtilen
pozisyondan yerleştirin.
• Kenetleyicinin kilit parçasını okla
belirtildiği gibi kanala yerleştirin.
• Üst kısımdan kilitlerseniz alt kasayı
kapatmak mümkün olmayabilir.
2
* →
basmalı düğme
yerleştirme
bölmesi
Uzaktan kumanda terminal panosu
Kaplamayı çıkarın. Yaklaşık. 9 mm
Kılıfı çıkarın. Yaklaşık 130 mm
• Elektrik tesisatı bağlantısının doğru yönde
olduğundan emin olun.
• Kablo çapı nedeniyle biraz uzunluk
farkı olacaktır, bu nedenle kurulumu
gerçekleştirdiğiniz sırada düzenlemeler yapın.
Kılıfı çizimde
gösterildiği gibi
arka kısmın
içine doğru itin.
Kabloyu alt kasadaki kanala
doğru şekilde yerleştirin ve
kasa duvara takıldığında
kablonun sıkışmadığından
emin olun.
3
1 → sırasıyla monte etmek de mümkündür.
Uzaktan kumanda
terminal panosu
Kelepçe
(sağlanır)
