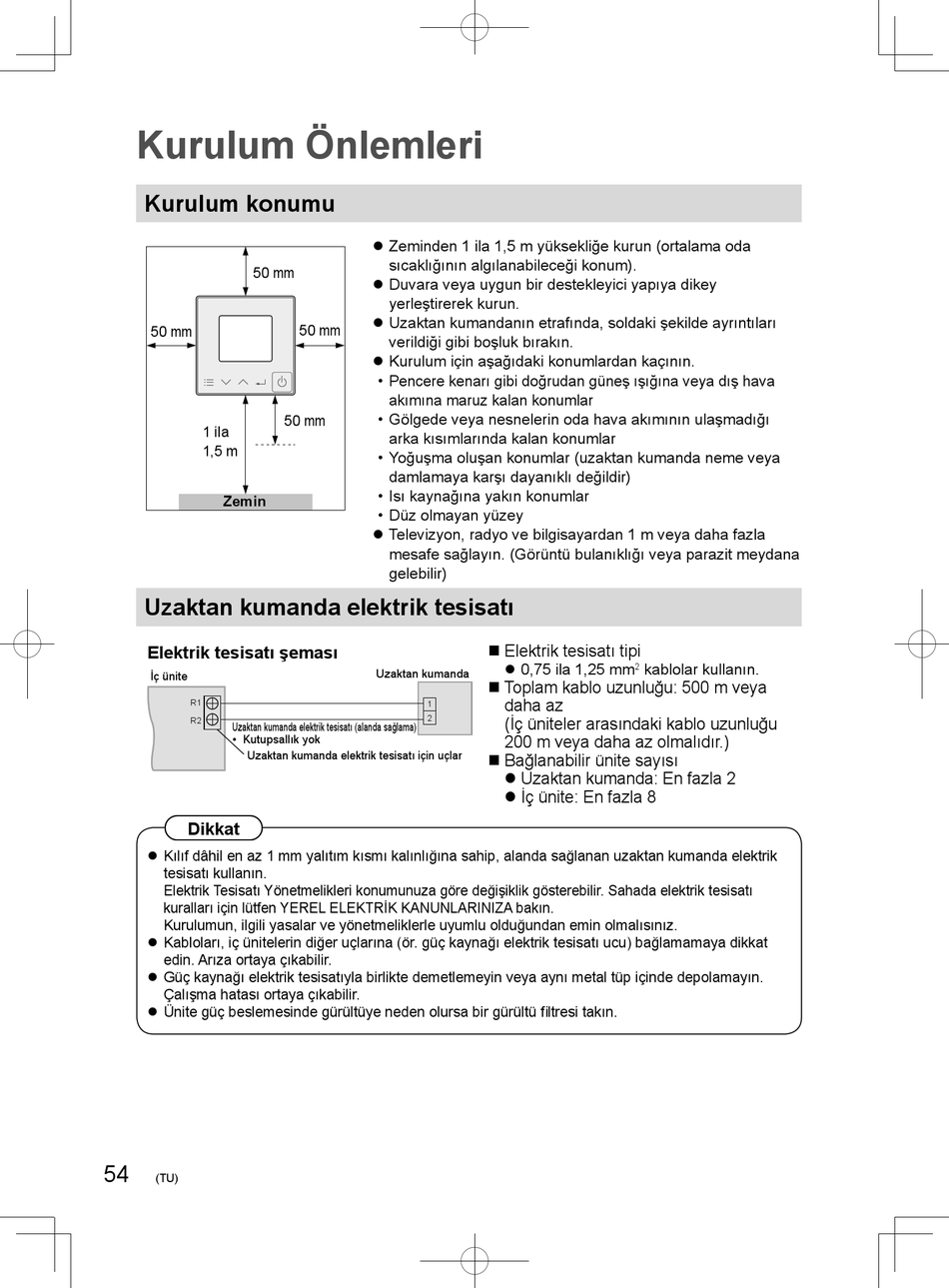

Kurulum Önlemleri - Panasonic CZ-RTC6 Installationsanleitung

Kurulum Önlemleri
Kurulum konumu
50 mm
50 mm
1 ila
1,5 m
Zemin
Uzaktan kumanda elektrik tesisatı
Elektrik tesisatı şeması
İç ünite
R1
R2
Uzaktan kumanda elektrik tesisatı (alanda sağlama)
• Kutupsallık yok
Uzaktan kumanda elektrik tesisatı için uçlar
Dikkat
z Kılıf dâhil en az 1 mm yalıtım kısmı kalınlığına sahip, alanda sağlanan uzaktan kumanda elektrik
tesisatı kullanın.
Elektrik Tesisatı Yönetmelikleri konumunuza göre değişiklik gösterebilir. Sahada elektrik tesisatı
kuralları için lütfen YEREL ELEKTRİK KANUNLARINIZA bakın.
Kurulumun, ilgili yasalar ve yönetmeliklerle uyumlu olduğundan emin olmalısınız.
z Kabloları, iç ünitelerin diğer uçlarına (ör. güç kaynağı elektrik tesisatı ucu) bağlamamaya dikkat
edin. Arıza ortaya çıkabilir.
z Güç kaynağı elektrik tesisatıyla birlikte demetlemeyin veya aynı metal tüp içinde depolamayın.
Çalışma hatası ortaya çıkabilir.
z Ünite güç beslemesinde gürültüye neden olursa bir gürültü filtresi takın.
54
(TU)
z Zeminden 1 ila 1,5 m yüksekliğe kurun (ortalama oda
sıcaklığının algılanabileceği konum).
z Duvara veya uygun bir destekleyici yapıya dikey
yerleştirerek kurun.
z Uzaktan kumandanın etrafında, soldaki şekilde ayrıntıları
50 mm
verildiği gibi boşluk bırakın.
z Kurulum için aşağıdaki konumlardan kaçının.
• Pencere kenarı gibi doğrudan güneş ışığına veya dış hava
akımına maruz kalan konumlar
• Gölgede veya nesnelerin oda hava akımının ulaşmadığı
50 mm
arka kısımlarında kalan konumlar
• Yoğuşma oluşan konumlar (uzaktan kumanda neme veya
damlamaya karşı dayanıklı değildir)
• Isı kaynağına yakın konumlar
• Düz olmayan yüzey
z Televizyon, radyo ve bilgisayardan 1 m veya daha fazla
mesafe sağlayın. (Görüntü bulanıklığı veya parazit meydana
gelebilir)
Uzaktan kumanda
1
2
„ Elektrik tesisatı tipi
z 0,75 ila 1,25 mm kablolar kullanın.
2
„ Toplam kablo uzunluğu: 500 m veya
daha az
(İç üniteler arasındaki kablo uzunluğu
200 m veya daha az olmalıdır.)
„ Bağlanabilir ünite sayısı
z Uzaktan kumanda: En fazla 2
z İç ünite: En fazla 8
