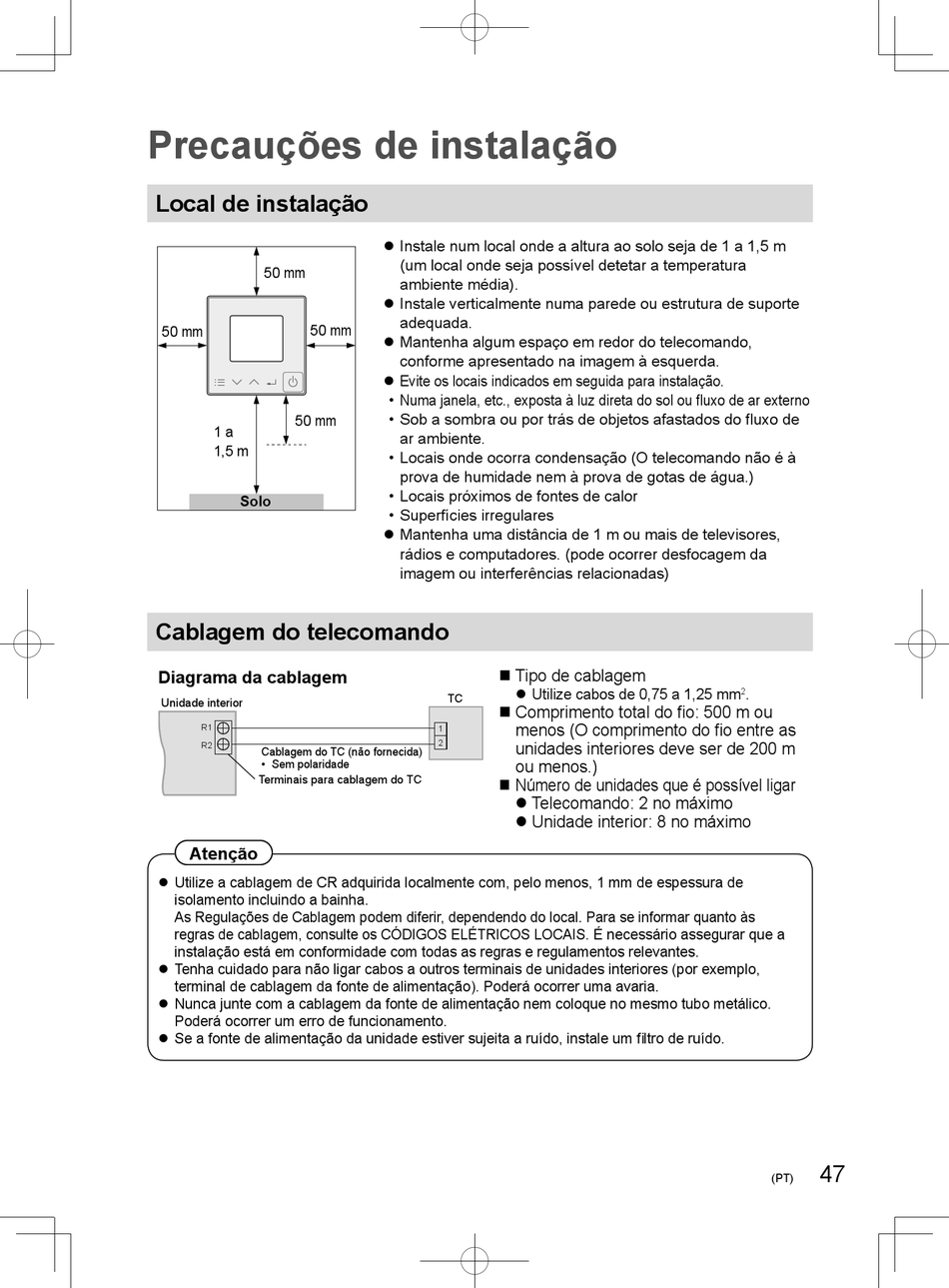

Precauções de instalação
Local de instalação
50 mm
50 mm
50 mm
50 mm
1 a
1,5 m
Solo
Cablagem do telecomando
Diagrama da cablagem
Unidade interior
R1
R2
Cablagem do TC (não fornecida)
• Sem polaridade
Terminais para cablagem do TC
Atenção
z Utilize a cablagem de CR adquirida localmente com, pelo menos, 1 mm de espessura de
isolamento incluindo a bainha.
As Regulações de Cablagem podem diferir, dependendo do local. Para se informar quanto às
regras de cablagem, consulte os CÓDIGOS ELÉTRICOS LOCAIS. É necessário assegurar que a
instalação está em conformidade com todas as regras e regulamentos relevantes.
z Tenha cuidado para não ligar cabos a outros terminais de unidades interiores (por exemplo,
terminal de cablagem da fonte de alimentação). Poderá ocorrer uma avaria.
z Nunca junte com a cablagem da fonte de alimentação nem coloque no mesmo tubo metálico.
Poderá ocorrer um erro de funcionamento.
z Se a fonte de alimentação da unidade estiver sujeita a ruído, instale um filtro de ruído.
z Instale num local onde a altura ao solo seja de 1 a 1,5 m
(um local onde seja possível detetar a temperatura
ambiente média).
z Instale verticalmente numa parede ou estrutura de suporte
adequada.
z Mantenha algum espaço em redor do telecomando,
conforme apresentado na imagem à esquerda.
z Evite os locais indicados em seguida para instalação.
• Numa janela, etc., exposta à luz direta do sol ou fluxo de ar externo
• Sob a sombra ou por trás de objetos afastados do fluxo de
ar ambiente.
• Locais onde ocorra condensação (O telecomando não é à
prova de humidade nem à prova de gotas de água.)
• Locais próximos de fontes de calor
• Superfícies irregulares
z Mantenha uma distância de 1 m ou mais de televisores,
rádios e computadores. (pode ocorrer desfocagem da
imagem ou interferências relacionadas)
„ Tipo de cablagem
z Utilize cabos de 0,75 a 1,25 mm
TC
„ Comprimento total do fio: 500 m ou
menos (O comprimento do fio entre as
1
unidades interiores deve ser de 200 m
2
ou menos.)
„ Número de unidades que é possível ligar
z Telecomando: 2 no máximo
z Unidade interior: 8 no máximo
.
2
47
