Panasonic CZ-RTC6 Bedienungsanleitung

Kabelfernbedienung
Vorschau ausblenden Andere Handbücher für CZ-RTC6:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Deutsch
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und
bewahren Sie sie für die künftige Verwendung auf.
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
z Sicherheitshinweise...........................................3
z Bedienelemente..................................................4
• Bedienfeld / Standard-Anzeige ................................... 4
• Anzeigefeld ................................................................. 5
• Bedienhinweise ........................................................... 5
z Grundlegender Betrieb ......................................6
z Menüliste.............................................................9
z ECONAVI-Funktion ...........................................10
z nanoe™ X-Funktion .........................................13
z Filteranzeige .....................................................15
z Außer-Haus-Funktion ......................................16
z Sprache/Anzeigemodus ..................................19
z Liste der Einstellinformationen ......................20
z Störungssuche .................................................22
z Technische Daten .............................................24
Bedienungsanleitung
Kabelfernbedienung
CZ-RTC6
Modellbezeichnung
Einbauanleitung separat
beiliegend.
WEB-ACXF55-26730
Seite
F0620-0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic CZ-RTC6

Inhaltszusammenfassung für Panasonic CZ-RTC6

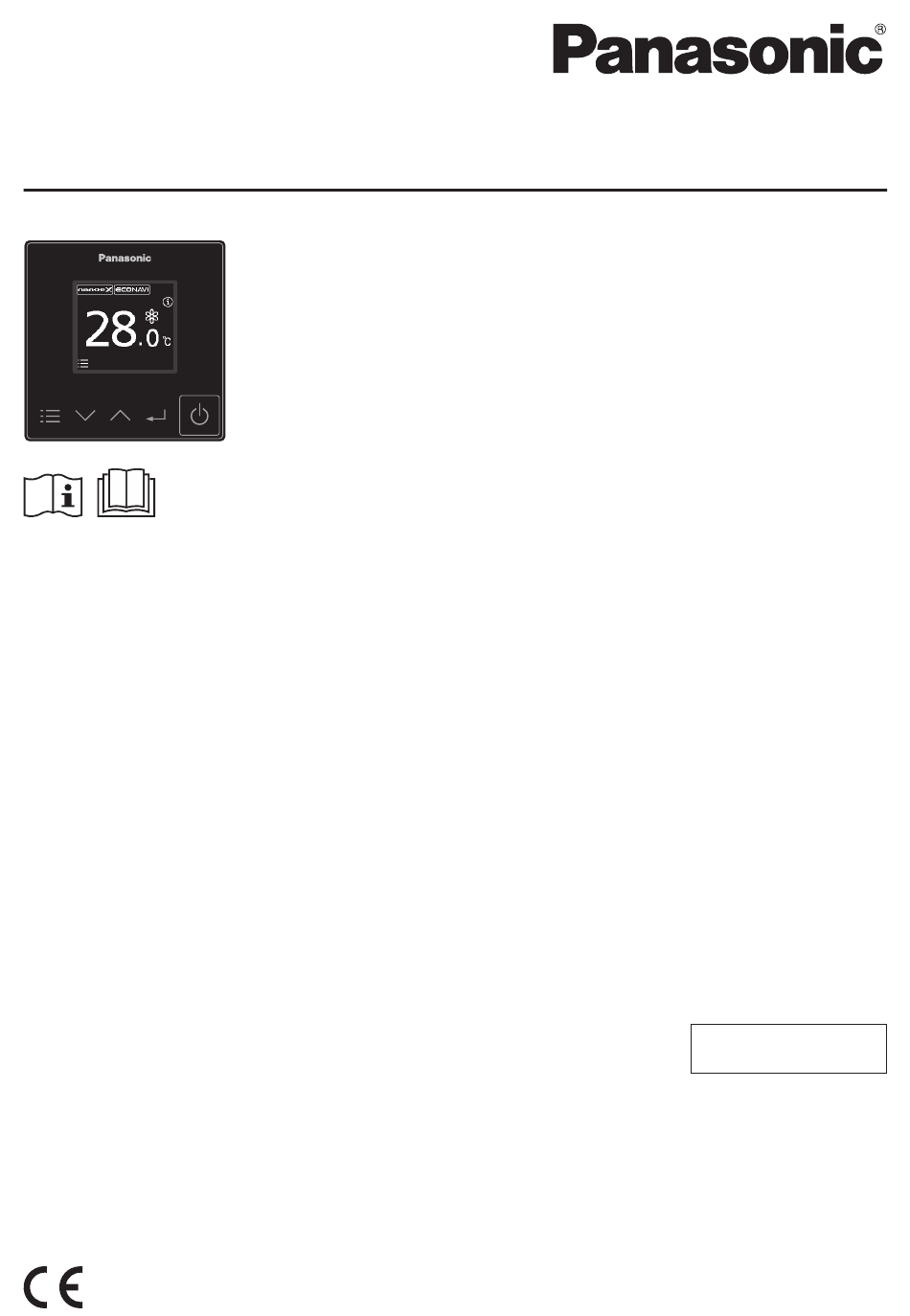

  • Seite 1: Inhaltsverzeichnis

    Bedienungsanleitung Kabelfernbedienung CZ-RTC6 Modellbezeichnung Seite z Sicherheitshinweise...........3 z Bedienelemente..........4 • Bedienfeld / Standard-Anzeige ........4 • Anzeigefeld ..............5 • Bedienhinweise ............5 z Grundlegender Betrieb ........6 z Menüliste.............9 z ECONAVI-Funktion ...........10 z nanoe™ X-Funktion .........13 z Filteranzeige .............15 z Außer-Haus-Funktion ........16 z Tastenton/Kontrast/ Hintergrundbeleuchtung .........18...
  • Seite 2 Vielen Dank für Ihren Kauf der Panasonic-Kabelfernbedienung. z Lesen Sie diese Bedienungsanleitung der Kabelfernbedienung sorgfältig durch und verwenden Sie sie in Verbindung mit den jeweiligen Bedienungsanleitungen des Innen- und des Außengeräts. z Beachten Sie vor der Verwendung inbesondere die „Sicherheitshinweise“ auf Seite 3.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise VORSICHT ACHTUNG Dieses Symbol warnt vor einer gefährlichen Dieses Symbol warnt vor einer gefährlichen Situation, bei der die Nichtbeachtung Situation, bei der die Nichtbeachtung des des Sicherheitshinweises zu schweren Sicherheitshinweises zu Verletzungen oder zu Verletzungen oder gar zum Tod führen kann. Produkt- und Sachschäden führen kann.

  • Seite 4: Bedienelemente

    Bedienelemente Bedienfeld / Standard-Anzeige Wird angezeigt, wenn ECONAVI eingeschaltet ist (ECONAVI-Einstellungen sind nur mit ECONAVI-Deckenblende/ ECONAVI-Sensor möglich.) nanoe™ X in Betrieb Betriebsart Solltemperatur Überprüfen des aktuellen Betriebsstatus (S. 6) LCD-Display Menü-Taste Taste • Bei wiederholtem Drücken „Start/Stop“ während des Betriebs Schaltet das werden nacheinander die Gerät ein bzw.

  • Seite 5: Anzeigefeld

    Bedienelemente Anzeigefeld „ Reinigung des Geräteinneren „ Interne Trocknung im Gange z Ausschalten der z Ausschalten der geräteinternen Trocknung des Reinigung Geräteinneren Drücken Sie Drücken Sie z Fortsetzen des z Fortsetzen des Betriebs Betriebs Drücken Sie Drücken Sie „ Tastenbedienung gesperrt „...

  • Seite 6: Grundlegender Betrieb

    Grundlegender Betrieb Einschalten des Geräts. Drücken Sie • Durch Drücken von nach Wiederkehr der Stromversorgung nach einem Stromausfall wird der Betrieb mit den Einstellungen vor dem Stromausfall fortgeführt. • Es ist möglich, den Bildschirm in Schritt 2 beim Betriebsstart als oberen Bildschirm festzulegen.

  • Seite 7: Solltemperatur

    Grundlegender Betrieb Solltemperatur Nehmen Sie die Einstellung vor. (0,5 °C-Schritte) Drücken Sie → (Zum Abschließen drücken.) • Kühlen/Entfeuchten : 18,0 °C bis 30,0 °C • Heizen : 16,0 °C bis 30,0 °C • Auto : 17,0 °C bis 27,0 °C Betriebsart (z.

  • Seite 8: Lamellenstellung

    Grundlegender Betrieb Lamellenstellung Nehmen Sie die Einstellung vor. Drücken Sie → (Zum Abschließen drücken.) : Schwenkbetrieb • Durch Drücken von während des Schwenkbetriebs kann die Lamelle in der gewünschten Position gestoppt werden. • Die auf dem Display dargestellte Lamellen- Schwenkbewegung entspricht nicht der tatsächlichen Lamellenbewegung.

  • Seite 9: Menüliste

    Menüliste Gesamtzahl der Elemente Ein- bzw. Ausschalten der 1 ECONAVI* S. 10 Nummer des ausgewählten Elements ECONAVI-Funktion. Ein- bzw. Ausschalten der 2 nanoeX* S. 13 nanoe™ X-Funktion. Zurücksetzen der Zeit bis zur 3 Filteranzeige S. 15 Filterreinigung. Verhindert, dass die Außer-Haus- Raumtemperatur zu stark ansteigt S.

  • Seite 10: Econavi-Funktion

    ECONAVI-Funktion Diese Funktion steht nur zur Verfügung, wenn der optionale ECONAVI-Sensor angeschlossen ist. Der ECONAVI-Sensor erfasst den Aktivitätsgrad von Personen und spart durch Anpassung der Temperatur an diesen Aktivitätsgrad Energie. WARNUNG Verwenden Sie die ECONAVI-Funktion nicht in einem Raum, in dem sich nur Kleinkinder oder Menschen mit Behinderung aufhalten.
  • Seite 11 ECONAVI-Funktion Hinweise z Die ECONAVI-Funktion kann entweder mit Hilfe der separat erhältlichen ECONAVI-Deckenblende oder des ECONAVI-Sensors bereitgestellt werden. z Auch wenn die ECONAVI-Funktion die Zieltemperatur anpasst, wird im Display dennoch weiterhin die eingestellte Solltemperatur angezeigt. z Wenn die ECONAVI-Funktion die Betriebsart von Kühlen bzw. Heizen in Umluft anpasst, wird im Display dennoch weiterhin die Betriebsart Kühlen bzw.
  • Seite 12 ECONAVI-Funktion ECONAVI Rufen Sie die Menü-Anzeige auf. „ Im angehaltenen Zustand Drücken Sie „ Im Betrieb Drücken Sie wiederholt , bis der Menübildschirm angezeigt wird. • Um zum Hauptbildschirm zurückzukehren, drücken Sie Wählen Sie [ECONAVI] aus. Drücken Sie → Wählen Sie [EIN] oder [AUS] aus. Drücken Sie →...

  • Seite 13: Z Nanoe™ X-Funktion

    nanoe™ X-Funktion Anzeige während des nanoe™ X-Betriebs : nanoe™ X in Betrieb nanoe™ X Für eine frischere und sauberere Raumluft Die nanoe™ X-Funktion verbessert die Raumluft durch Erzeugung negativer Ionen aus der Luft. Darüber hinaus reduziert sie Gerüche im Raum und wirkt einer Schimmel- und Bakterienbildung entgegen. (DE)
  • Seite 14 nanoe™ X-Funktion nanoe™ X Rufen Sie die Menü-Anzeige auf. „ Im angehaltenen Zustand Drücken Sie „ Im Betrieb Drücken Sie wiederholt , bis der Menübildschirm angezeigt wird. • Um zum Hauptbildschirm zurückzukehren, drücken Sie Wählen Sie [nanoeX] aus. Drücken Sie →...

  • Seite 15: Filteranzeige

    Filteranzeige Ist der Zeitzähler für die Reinigung abgelaufen, erscheint auf dem Hauptbildschirm ein Symbol wie rechts abgebildet. Filteranzeige zurücksetzen Rufen Sie die Menü-Anzeige auf. „ Im angehaltenen Zustand Drücken Sie „ Im Betrieb Drücken Sie wiederholt , bis der Menübildschirm angezeigt wird. •...

  • Seite 16: Außer-Haus-Funktion

    Außer-Haus-Funktion Die Außer-Haus-Funktion verhindert, dass die Raumtemperatur zu sehr steigt bzw. fällt, wenn sich niemand im Raum befindet. Wenn diese Funktion eingestellt ist, sorgt das Klimagerät automatisch für die Einhaltung der benötigten Temperatur. Grundlegende Funktionsweise der Außer-Haus-Funktion Oberer Grenzwert der Außer-Haus-Funktion Kühlen / Entfeuchten 1 °C Das Klimagerät wird eingeschaltet, wenn die...
  • Seite 17 Außer-Haus-Funktion Außer-Haus-Funktion Rufen Sie die Menü-Anzeige auf. „ Im angehaltenen Zustand Drücken Sie „ Im Betrieb Drücken Sie wiederholt , bis der Menübildschirm angezeigt wird. • Um zum Hauptbildschirm zurückzukehren, drücken Sie Wählen Sie [Außer-Haus-Funk.] aus. Drücken Sie → Wählen Sie [Akt./Deakt.] aus. Drücken Sie →...

  • Seite 18: Tastenton/Kontrast/Hintergrundbeleuchtung

    Tastenton/Kontrast/Hintergrundbeleuchtung Die Schritte 1 und 2 sind übliche Schritte für jedes Element. Rufen Sie die Menü-Anzeige auf. „ Im angehaltenen Zustand Drücken Sie „ Im Betrieb Drücken Sie wiederholt , bis der Menübildschirm angezeigt wird. • Um zum Hauptbildschirm zurückzukehren, drücken Sie Wählen Sie den einzustellenden Menüpunkt aus.

  • Seite 19: Sprache/Anzeigemodus

    Sprache/Anzeigemodus Die Schritte 1 und 2 sind übliche Schritte für jedes Element. Rufen Sie die Menü-Anzeige auf. „ Im angehaltenen Zustand Drücken Sie „ Im Betrieb Drücken Sie wiederholt , bis der Menübildschirm angezeigt wird. • Um zum Hauptbildschirm zurückzukehren, drücken Sie Wählen Sie den einzustellenden Menüpunkt aus.

  • Seite 20: Liste Der Einstellinformationen

    Liste der Einstellinformationen In diesem Menü werden Erläuterungen zu den Einstellungssymbolen gegeben. Öffnen Sie den Bildschirm mit den Einstellinformationen. Drücken Sie auf dem Hauptbildschirm. (Halten Sie die Taste 4 Sekunden oder länger gedrückt.) Wählen Sie das Symbol aus. Drücken Sie →...

  • Seite 21: Liste Der Einstellungssymbole

    Liste der Einstellinformationen „ Liste der Einstellungssymbole Symbol Beschreibung Seite Das Innengerät läuft nicht bzw. nur mit geringer Ventilatordrehzahl. – Das Innengerät wird eingeschaltet, nachdem ein Problem wie z. B. ein – Stromausfall behoben wurde. Das Innengerät befindet sich im Abtaubetrieb. –...

  • Seite 22: Störungssuche

    Störungssuche überprüfen Sie Wenn nach dem Drücken von kein Klimagerät eingeschaltet wird, folgende Punkte, bevor Sie sich an den Kundendienst wenden. [EIN/AUS ist z Die lokale Bedienung wird durch eine gesperrt.] wird übergeordnete Steuerung verhindert. angezeigt. z Drücken Sie nach dem Stromausfall erneut →Wenn das Klimagerät immer noch nicht startet, Stromausfall? öffnen Sie den Sicherungsautomaten und wenden...
  • Seite 23 Störungssuche Im Display der z Defekter Sensor oder fehlerhafter Fernbedienung Anschluss. erscheint →Schalten Sie die ECONAVI-Funktion mit der Fernbedienung aus (S. 12) und wenden „ “ „ “. Sie sich unter Angabe des Problems und der (im Wechsel) Modellbezeichnung an Ihren Kundendienst. z Das Innengerät ist ausgeschaltet.

  • Seite 24: Technische Daten

    Technische Daten Modellbezeichnung CZ-RTC6 Abmessungen 86 mm x 86 mm x 25 mm (H x B x T) Gewicht 0,09 kg Einsatzgrenzwerte 0 bis 40 °C / 20 bis 80% r. F. (ohne Kondensation) Temperatur / Luftfeuchte * Nur für den Einsatz in Innenräumen vorgesehen.
  • Seite 25 Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte bringen Sie alte Produkte und verbrauchte Batterien zur korrekten Behandlung für Aufarbeitung und Recycling in Übereinstimmung mit der Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu den zuständigen Sammelstellen.
  • Seite 26 Authorized representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany Panasonic Corporation http://www.panasonic.com WEB-ACXF55-26730 © Panasonic Corporation 2020 F0620-0...
