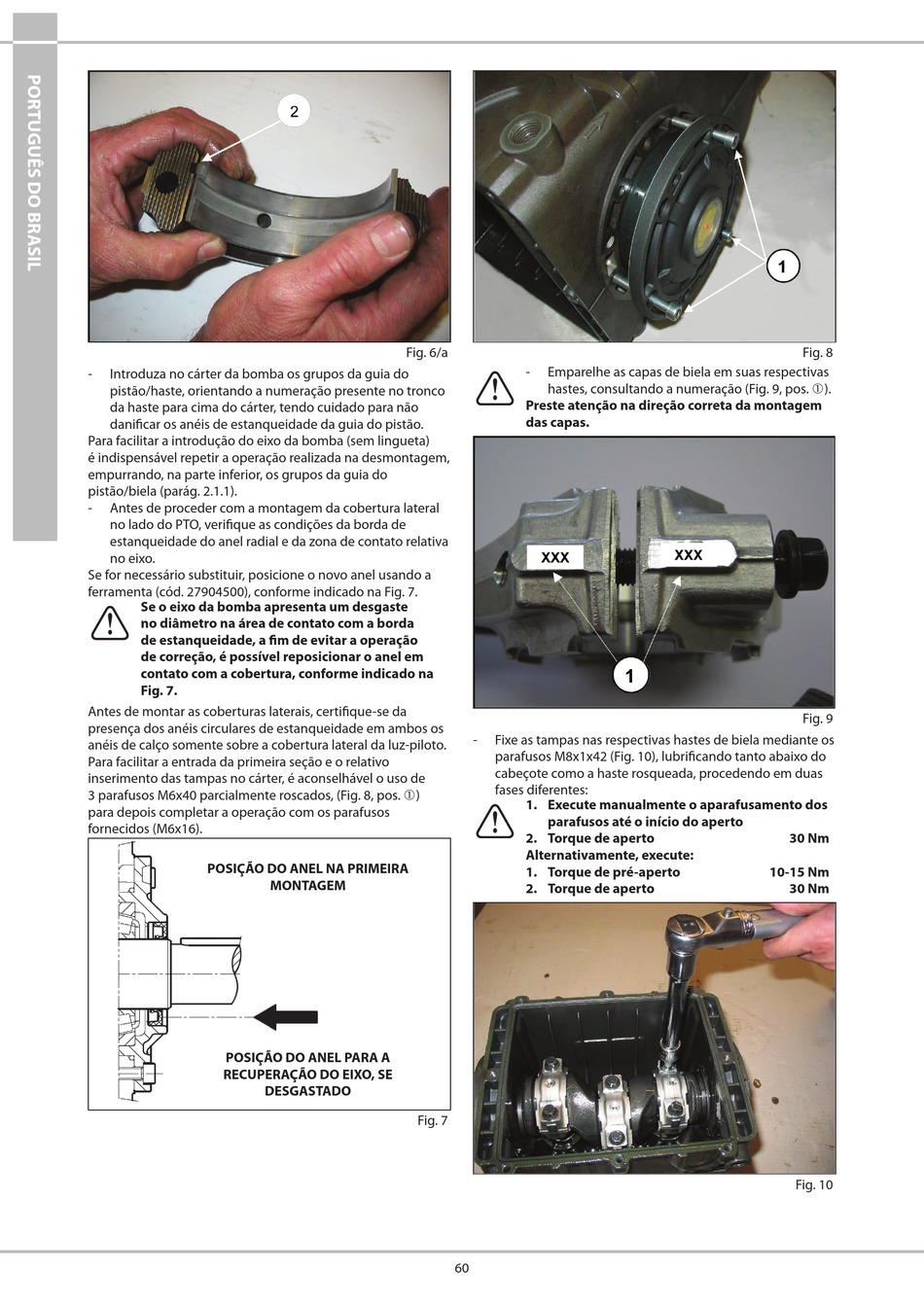

- Introduza no cárter da bomba os grupos da guia do
pistão/haste, orientando a numeração presente no tronco
da haste para cima do cárter, tendo cuidado para não
danificar os anéis de estanqueidade da guia do pistão.
Para facilitar a introdução do eixo da bomba (sem lingueta)
é indispensável repetir a operação realizada na desmontagem,
empurrando, na parte inferior, os grupos da guia do
pistão/biela (parág. 2.1.1).
- Antes de proceder com a montagem da cobertura lateral
no lado do PTO, verifique as condições da borda de
estanqueidade do anel radial e da zona de contato relativa
no eixo.
Se for necessário substituir, posicione o novo anel usando a
ferramenta (cód. 27904500), conforme indicado na Fig. 7.
Se o eixo da bomba apresenta um desgaste
no diâmetro na área de contato com a borda
de estanqueidade, a fim de evitar a operação
de correção, é possível reposicionar o anel em
contato com a cobertura, conforme indicado na
Fig. 7.
Antes de montar as coberturas laterais, certifique-se da
presença dos anéis circulares de estanqueidade em ambos os
anéis de calço somente sobre a cobertura lateral da luz-piloto.
Para facilitar a entrada da primeira seção e o relativo
inserimento das tampas no cárter, é aconselhável o uso de
3 parafusos M6x40 parcialmente roscados, (Fig. 8, pos. )
para depois completar a operação com os parafusos
fornecidos (M6x16).
POSIÇÃO DO ANEL NA PRIMEIRA
POSIÇÃO DO ANEL PARA A
RECUPERAÇÃO DO EIXO, SE
Fig. 6/a
MONTAGEM
DESGASTADO
Fig. 7
- Emparelhe as capas de biela em suas respectivas
hastes, consultando a numeração (Fig. 9, pos. ).
Preste atenção na direção correta da montagem
das capas.
- Fixe as tampas nas respectivas hastes de biela mediante os
parafusos M8x1x42 (Fig. 10), lubrificando tanto abaixo do
cabeçote como a haste rosqueada, procedendo em duas
fases diferentes:
1. Execute manualmente o aparafusamento dos
parafusos até o início do aperto
2. Torque de aperto
Alternativamente, execute:
1. Torque de pré-aperto
2. Torque de aperto
60
Fig. 8
Fig. 9
30 Nm
10-15 Nm
30 Nm
Fig. 10
