Structure et fonctionnement
3.6

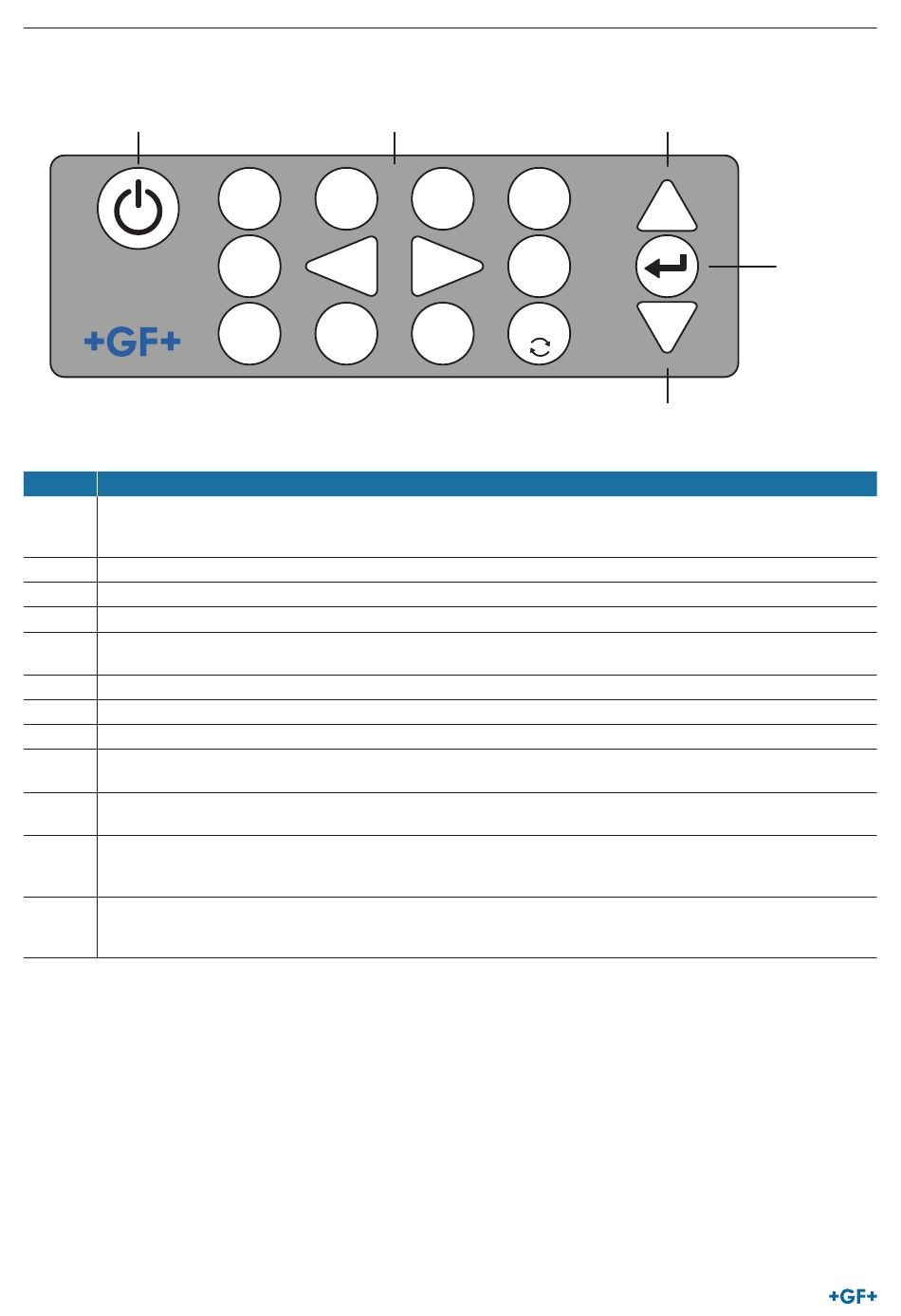

Champ de touches
ON/OFF
Touche
Utilisation
0
Commutation entre les fenêtres de débit, de vitesse et en option d'énergie (par appui cours sur l'affichage du débit, de
l'énergie ou de la vitesse), saisie sur l'écran pour le réglage du débit zéro (appui long sur l'affichage du débit) ou gel
et validation de valeurs de diagnostic sur l'écran de diagnostic.
1
Modèles HM GF PF330 V2 uniquement : affiche le menu « Enregistrement ».
2
Affiche le menu « Paramètres système ».
3
Affiche le menu « Configuration de la platine de sortie ».
4
Passe de l'écran « Afficher débit » ou « Afficher énergie » à l'écran « Afficher vitesse » et vice-versa.
(Modèles PF330 V2 GF uniquement)
5
Aucune fonction – réservé pour une utilisation ultérieure
6
Aucune fonction – réservé pour une utilisation ultérieure
7
Commutation entre les unités d'affichage disponibles.
8
Passe de l'écran « Afficher vitesse » ou « Afficher énergie » à l'écran « Afficher débit » et vice-versa.
(Modèles PF330 V2 GF uniquement)
9
GF PF330 V2 HM : passe de l'écran « Afficher vitesse » ou « Afficher débit » à l'écran « Afficher énergie » et vice-ver-
sa.
Effacer
Pas d'ordre court : efface dans la saisie de texte le caractère à gauche du curseur qui clignote.
+/-
Efface les alarmes activées ou retourne de l'écran « Aperçu » au MENU PRINCIPAL.
Diags
Affiche l'écran « Diagnostic ».
.
3.6.1
Touche MARCHE/ARRÊT
La touche MARCHE/ARRÊT se trouve en haut à gauche du champ de touches. Une fois l'appareil allumé, l'écran LCD affiche une
fenêtre d'initialisation avec le numéro de série de l'instrument et la version du logiciel. Appuyer ensuite sur la touche d'entrée pour
démarrer l'instrument. La fenêtre d'initialisation est alors remplacée par le MENU PRINCIPAL qui permet d'accéder aux autres
fonctions.
150
Numerical keypad with
dual function keys
7
8
Units
Flow
4
5
Velocity
Off
1
2
Logger
System
9
Delete
Energy
+ / -
6
Diags
•
On
3
0
Outputs
Manuel d'instructions
Scroll
up
ENTER
(select)
Scroll
Down
