Der Installationsvorschlag in Abb. 6 ermöglicht dennoch den Einbau in eine offene Fallleitung.
Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite
verhindern das Leerlaufen des Messaufnehmers während der Messung.

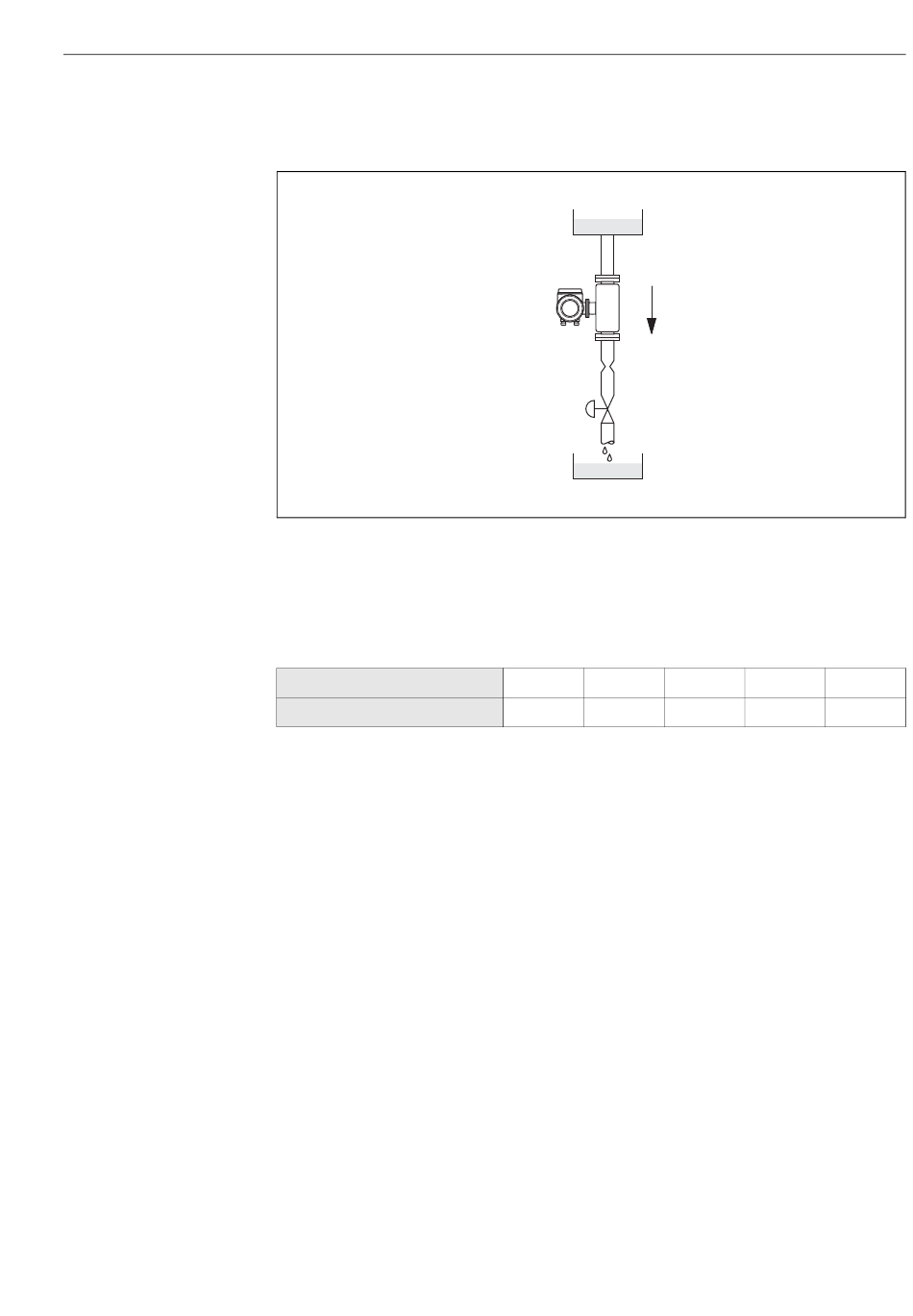

Abb. 6: Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
Promass E / DN
Ø Blende, Rohrverengung
Systemdruck
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres beein-
flusst werden kann. Für Medien, die unter Normalbedingungen wasserähnliche Eigenschaften auf-
weisen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder bei
Saugförderung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und die Flüs-
sigkeit nicht zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen Flüssigkeiten
natürlich enthaltenen Gase nicht ausgasen. Ein genügend hoher Systemdruck verhindert solche
Effekte.
Die Montage des Messaufnehmers erfolgt deshalb mit Vorteil:
• auf der Druckseite von Pumpen (keine Unterdruckgefahr)
• am tiefsten Punkt einer Steigleitung
1
2
3
4
5
8 15 25
6 mm 10 mm 14 mm
3 Montage
A0003597
40 50
22 mm 28 mm
