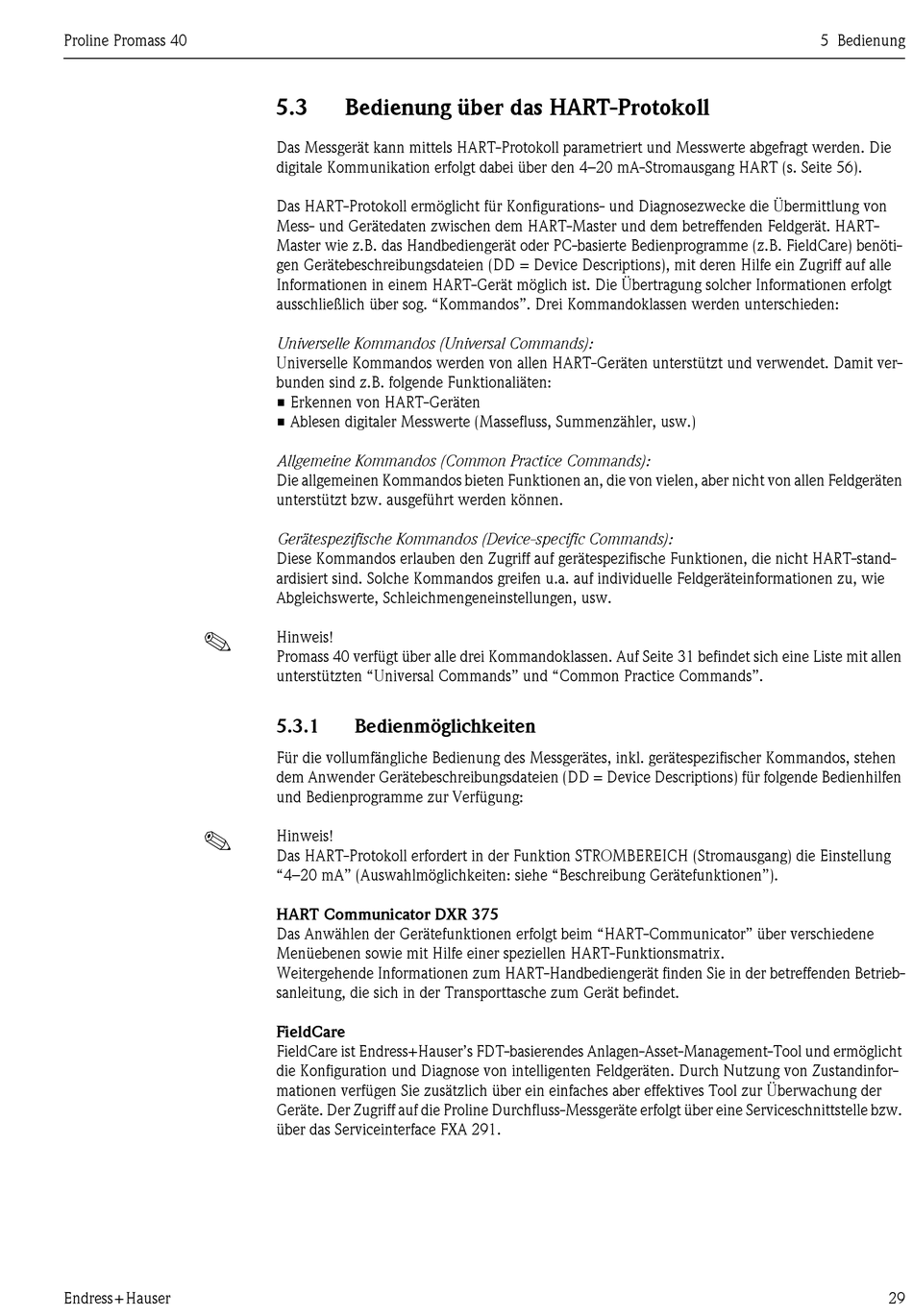

5.3 Bedienung über das HART-Protokoll
Das Messgerät kann mittels HART-Protokoll parametriert und Messwerte abgefragt werden. Die
digitale Kommunikation erfolgt dabei über den 4–20 mA-Stromausgang HART (s. Seite 56).
Das HART-Protokoll ermöglicht für Konfigurations- und Diagnosezwecke die Übermittlung von
Mess- und Gerätedaten zwischen dem HART-Master und dem betreffenden Feldgerät. HART-
Master wie z.B. das Handbediengerät oder PC-basierte Bedienprogramme (z.B. FieldCare) benöti-
gen Gerätebeschreibungsdateien (DD = Device Descriptions), mit deren Hilfe ein Zugriff auf alle
Informationen in einem HART-Gerät möglich ist. Die Übertragung solcher Informationen erfolgt
ausschließlich über sog. "Kommandos". Drei Kommandoklassen werden unterschieden:
Universelle Kommandos (Universal Commands):
Universelle Kommandos werden von allen HART-Geräten unterstützt und verwendet. Damit ver-
bunden sind z.B. folgende Funktionaliäten:
• Erkennen von HART-Geräten
• Ablesen digitaler Messwerte (Massefluss, Summenzähler, usw.)
Allgemeine Kommandos (Common Practice Commands):
Die allgemeinen Kommandos bieten Funktionen an, die von vielen, aber nicht von allen Feldgeräten
unterstützt bzw. ausgeführt werden können.
Gerätespezifische Kommandos (Device-specific Commands):
Diese Kommandos erlauben den Zugriff auf gerätespezifische Funktionen, die nicht HART-stand-
ardisiert sind. Solche Kommandos greifen u.a. auf individuelle Feldgeräteinformationen zu, wie
Abgleichswerte, Schleichmengeneinstellungen, usw.
Hinweis!
Promass 40 verfügt über alle drei Kommandoklassen. Auf Seite 31 befindet sich eine Liste mit allen
unterstützten "Universal Commands" und "Common Practice Commands".
5.3.1 Bedienmöglichkeiten
Für die vollumfängliche Bedienung des Messgerätes, inkl. gerätespezifischer Kommandos, stehen
dem Anwender Gerätebeschreibungsdateien (DD = Device Descriptions) für folgende Bedienhilfen
und Bedienprogramme zur Verfügung:
Hinweis!
Das HART-Protokoll erfordert in der Funktion STROMBEREICH (Stromausgang) die Einstellung
"4–20 mA" (Auswahlmöglichkeiten: siehe "Beschreibung Gerätefunktionen").
HART Communicator DXR 375
Das Anwählen der Gerätefunktionen erfolgt beim "HART-Communicator" über verschiedene
Menüebenen sowie mit Hilfe einer speziellen HART-Funktionsmatrix.
Weitergehende Informationen zum HART-Handbediengerät finden Sie in der betreffenden Betrieb-
sanleitung, die sich in der Transporttasche zum Gerät befindet.
FieldCare
FieldCare ist Endress+Hauser's FDT-basierendes Anlagen-Asset-Management-Tool und ermöglicht
die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustandinfor-
mationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der
Geräte. Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über eine Serviceschnittstelle bzw.
über das Serviceinterface FXA 291.
