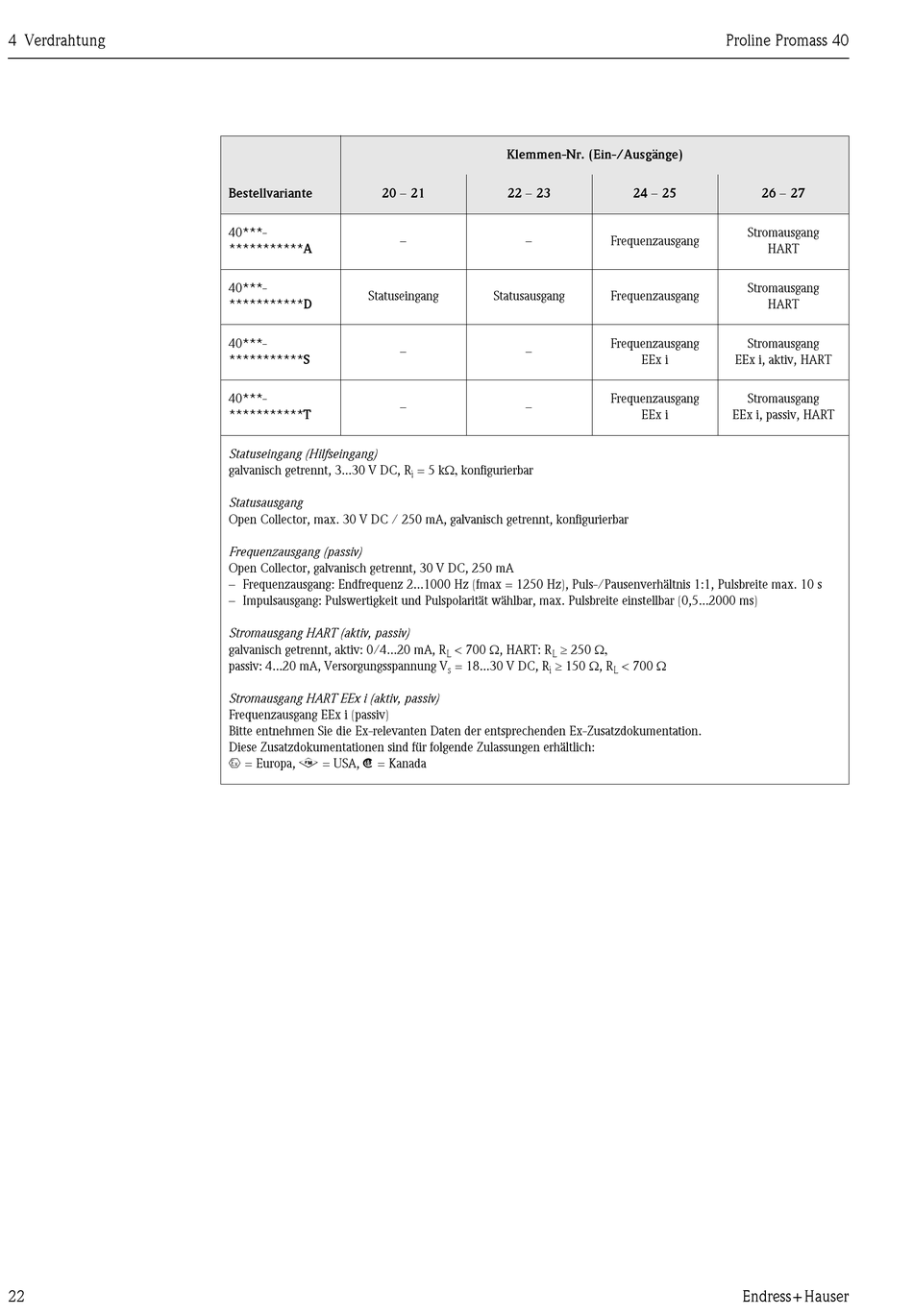

Endress+Hauser Proline Promass 40 Betriebsanleitung Seite 22

4 Verdrahtung
22
20 − 21
Bestellvariante
40***-
−
***********A
40***-
Statuseingang
***********D
40***-
−
***********S
40***-
−
***********T
Statuseingang (Hilfseingang)
galvanisch getrennt, 3...30 V DC, R
Statusausgang
Open Collector, max. 30 V DC / 250 mA, galvanisch getrennt, konfigurierbar
Frequenzausgang (passiv)
Open Collector, galvanisch getrennt, 30 V DC, 250 mA
– Frequenzausgang: Endfrequenz 2...1000 Hz (fmax = 1250 Hz), Puls-/Pausenverhältnis 1:1, Pulsbreite max. 10 s
– Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, max. Pulsbreite einstellbar (0,5...2000 ms)
Stromausgang HART (aktiv, passiv)
galvanisch getrennt, aktiv: 0/4...20 mA, R
passiv: 4...20 mA, Versorgungsspannung V
Stromausgang HART EEx i (aktiv, passiv)
Frequenzausgang EEx i (passiv)
Bitte entnehmen Sie die Ex-relevanten Daten der entsprechenden Ex-Zusatzdokumentation.
Diese Zusatzdokumentationen sind für folgende Zulassungen erhältlich:
0 = Europa, 2 = USA, 1 = Kanada
Klemmen-Nr. (Ein-/Ausgänge)
22 − 23
−
Statusausgang
−
−
= 5 kΩ, konfigurierbar
i
< 700 Ω, HART: R ≥ 250 Ω,
L L
≥ 150 Ω, R
= 18...30 V DC, R
s i
Proline Promass 40
24 − 25 26 − 27
Stromausgang
Frequenzausgang
HART
Stromausgang
Frequenzausgang
HART
Frequenzausgang Stromausgang
EEx i EEx i, aktiv, HART
Frequenzausgang Stromausgang
EEx i EEx i, passiv, HART
< 700 Ω
L
