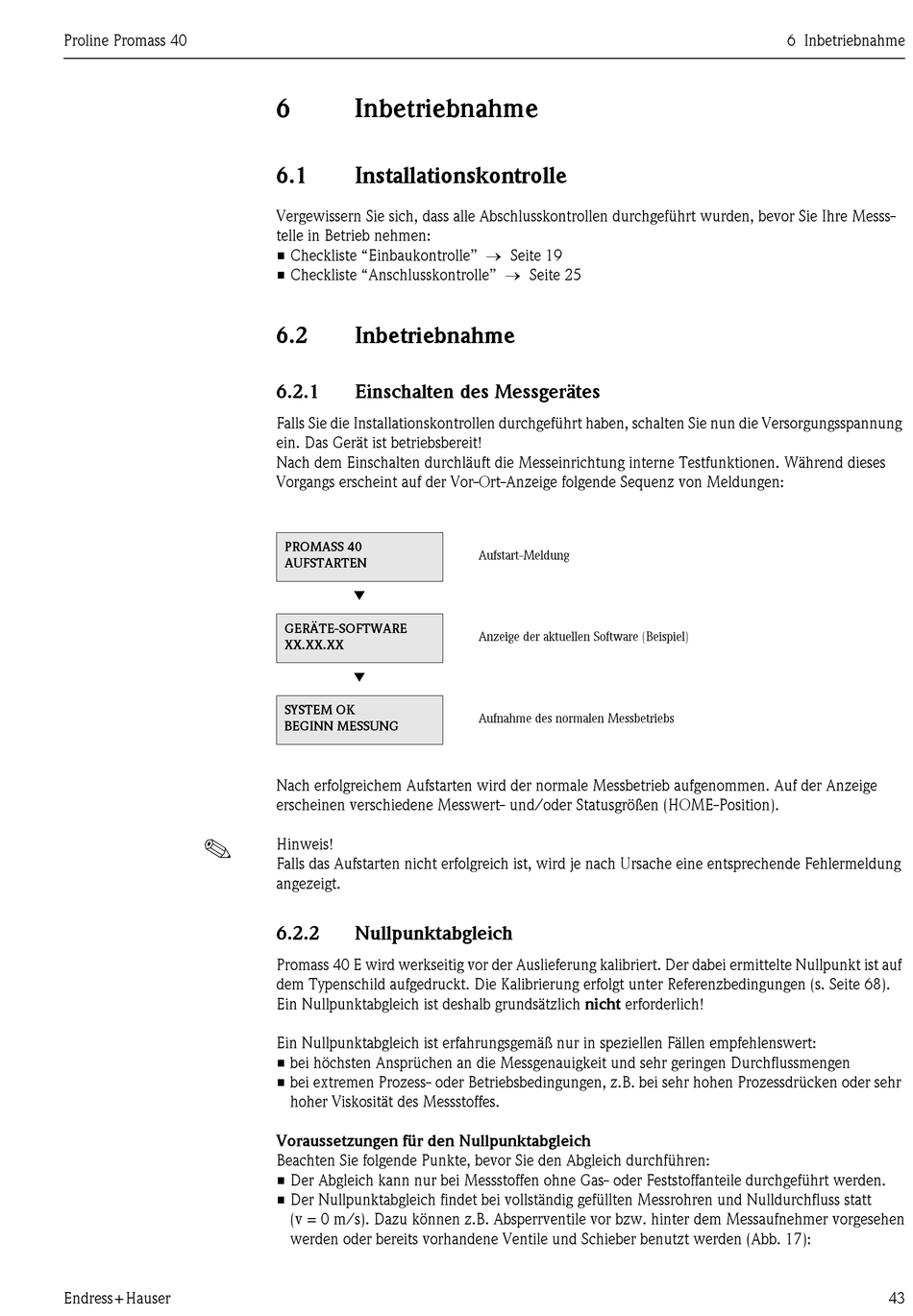

6

Inbetriebnahme

6.1

Installationskontrolle

Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Messs-
telle in Betrieb nehmen:
• Checkliste "Einbaukontrolle" → Seite 19
• Checkliste "Anschlusskontrolle" → Seite 25
6.2 Inbetriebnahme
6.2.1 Einschalten des Messgerätes
Falls Sie die Installationskontrollen durchgeführt haben, schalten Sie nun die Versorgungsspannung
ein. Das Gerät ist betriebsbereit!
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während dieses
Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
PROMASS 40
AUFSTARTEN
▼
GERÄTE-SOFTWARE
XX.XX.XX
▼
SYSTEM OK
BEGINN MESSUNG
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen. Auf der Anzeige
erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
6.2.2

Nullpunktabgleich

Promass 40 E wird werkseitig vor der Auslieferung kalibriert. Der dabei ermittelte Nullpunkt ist auf
dem Typenschild aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen (s. Seite 68).
Ein Nullpunktabgleich ist deshalb grundsätzlich nicht erforderlich!
Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert:
• bei höchsten Ansprüchen an die Messgenauigkeit und sehr geringen Durchflussmengen
• bei extremen Prozess- oder Betriebsbedingungen, z.B. bei sehr hohen Prozessdrücken oder sehr
hoher Viskosität des Messstoffes.
Voraussetzungen für den Nullpunktabgleich
Beachten Sie folgende Punkte, bevor Sie den Abgleich durchführen:
• Der Abgleich kann nur bei Messstoffen ohne Gas- oder Feststoffanteile durchgeführt werden.
• Der Nullpunktabgleich findet bei vollständig gefüllten Messrohren und Nulldurchfluss statt
(v = 0 m/s). Dazu können z.B. Absperrventile vor bzw. hinter dem Messaufnehmer vorgesehen
werden oder bereits vorhandene Ventile und Schieber benutzt werden (Abb. 17):
Aufstart-Meldung
Anzeige der aktuellen Software (Beispiel)
Aufnahme des normalen Messbetriebs
