3 Montage
"
16

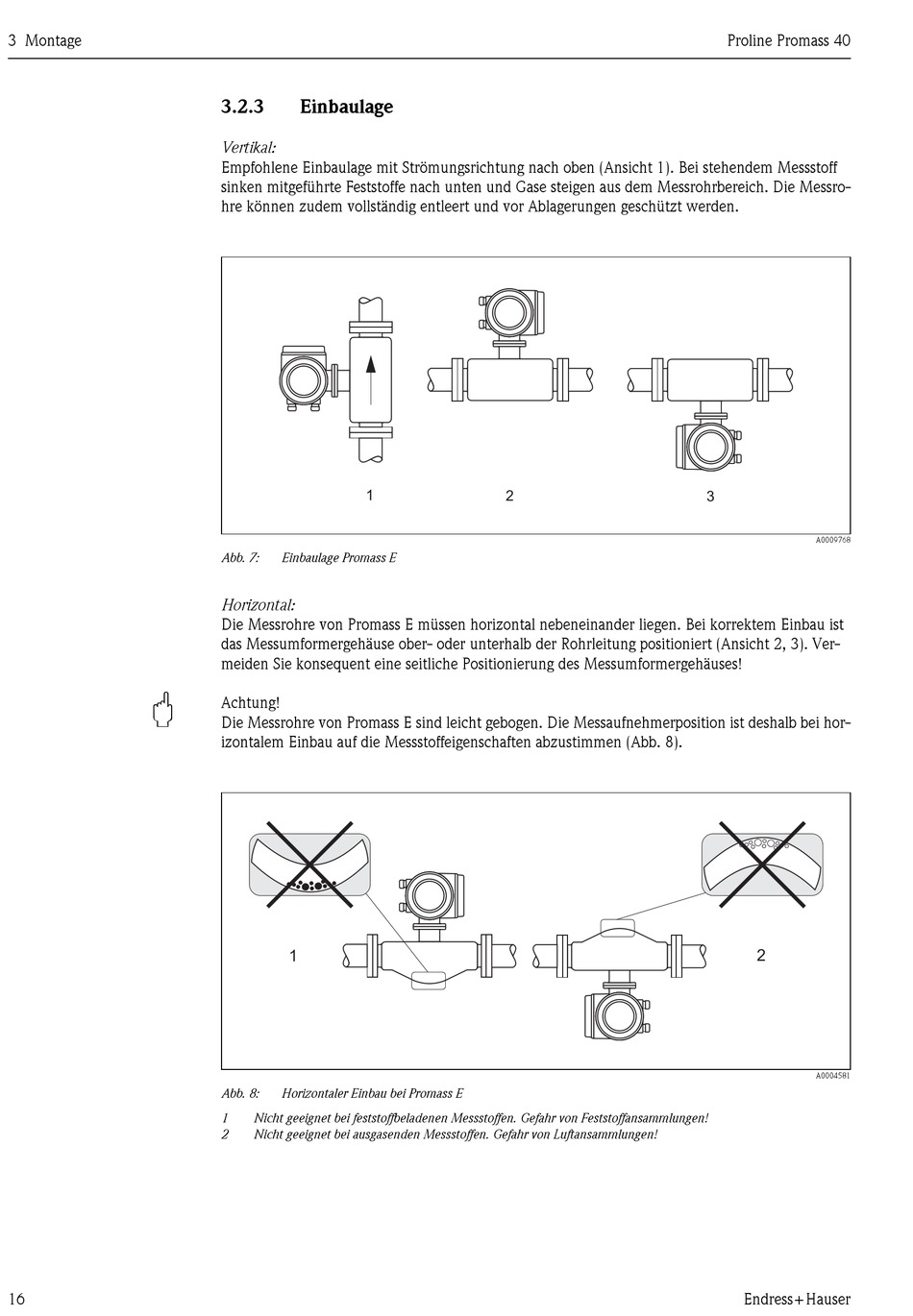

3.2.3

Einbaulage

Vertikal:
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht 1). Bei stehendem Messstoff
sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Messro-
hre können zudem vollständig entleert und vor Ablagerungen geschützt werden.
1
Abb. 7: Einbaulage Promass E
Horizontal:
Die Messrohre von Promass E müssen horizontal nebeneinander liegen. Bei korrektem Einbau ist
das Messumformergehäuse ober- oder unterhalb der Rohrleitung positioniert (Ansicht 2, 3). Ver-
meiden Sie konsequent eine seitliche Positionierung des Messumformergehäuses!
Achtung!
Die Messrohre von Promass E sind leicht gebogen. Die Messaufnehmerposition ist deshalb bei hor-
izontalem Einbau auf die Messstoffeigenschaften abzustimmen (Abb. 8).
1
Abb. 8: Horizontaler Einbau bei Promass E
1 Nicht geeignet bei feststoffbeladenen Messstoffen. Gefahr von Feststoffansammlungen!
2 Nicht geeignet bei ausgasenden Messstoffen. Gefahr von Luftansammlungen!
2
Proline Promass 40
3
A0009768
2
A0004581
Endress+Hauser
