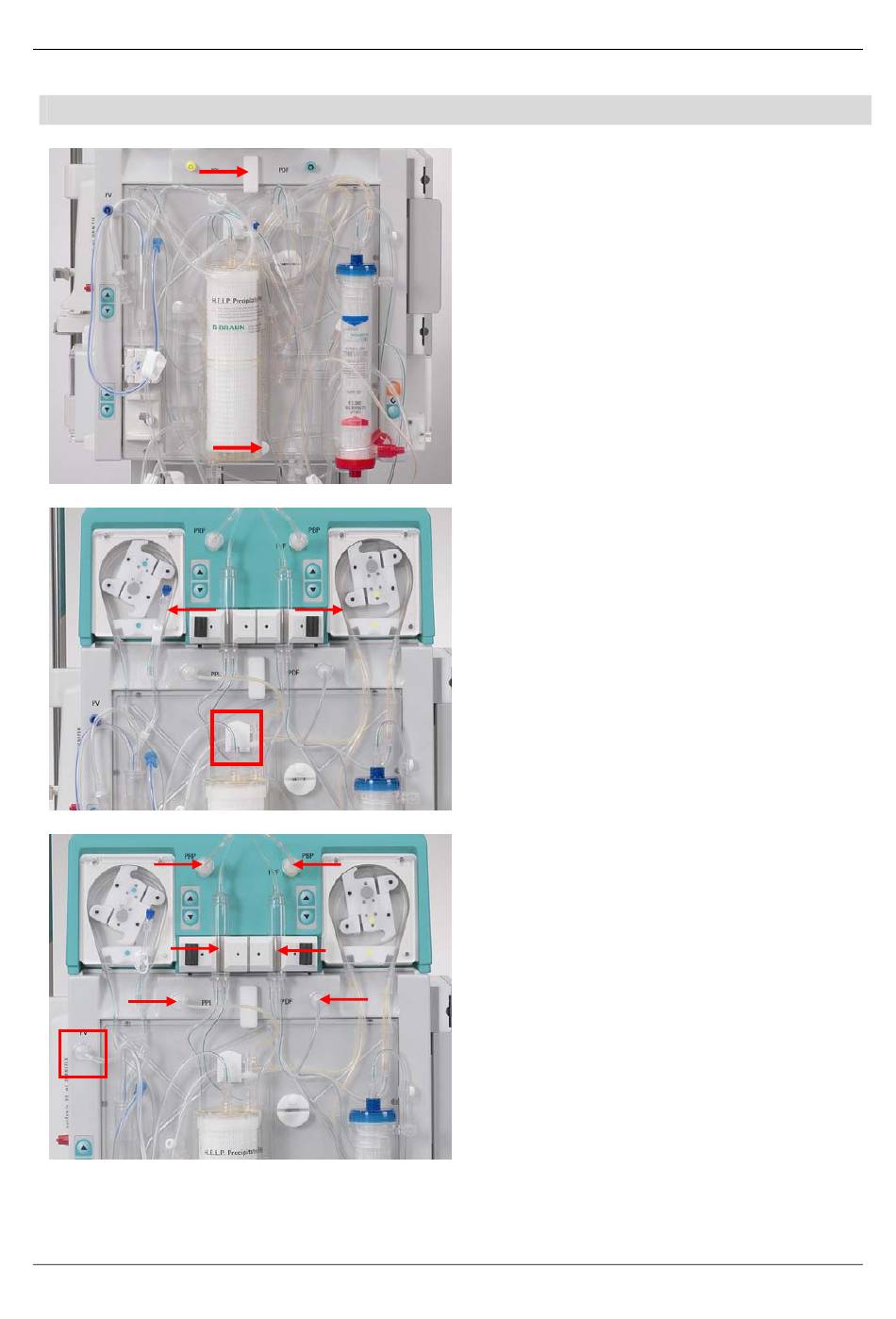

3.4 MONTAGE DES H.E.L.P. FUTURA SETS
(1) Setzen Sie die Kunststoffplatte des H.E.L.P.
Futura Kits auf die untere Halterung an der
Maschine auf.
Drücken Sie die Platte gegen die Frontseite des
Gerätes.
(2) Sichern Sie die Platte mit dem oberen
Befestigungsdrehknopf (2).
(1) Legen Sie das Pumpensegment der
Reinfusionsleitung in die Reinfusionspumpe
(grün markiert) ein.
(2) Legen Sie die Pumpensegmente der Plasma-/
Pufferleitung nacheinander in die Plasma-/
Pufferpumpe (braun und gelb markiert) ein.
(3) Legen Sie die Plasmaleitung die vom Plasmafilter
kommt, in den Blutleckdetektor BLD ein.
(4) Prüfen Sie, ob die Pumpensegmente in der
richtigen Orientierung eingesetzt sind.
(1) Legen Sie die beiden Luftkammern wie
abgebildet in die Halterungen ein. Fixieren Sie sie
in der Halterung durch Drehen der schwarzen
Verriegelung.
(2) Schrauben Sie die 4 Druckaufnehmer wie
abgebildet an.
(3) Legen Sie die venöse Luftkammer in die dafür
vorgesehene Halterung ein und schrauben Sie
den venösen Druckaufnehmer wie dargestellt an.
