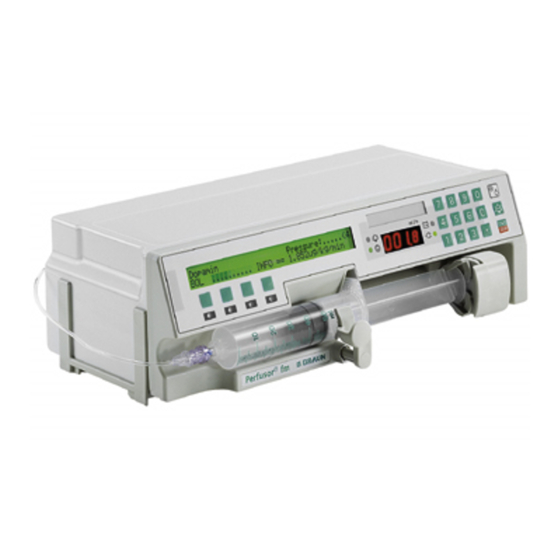

B. Braun Perfusor fm Servicehandbuch
Vorschau ausblenden Andere Handbücher für Perfusor fm:

Werbung

0 - 10

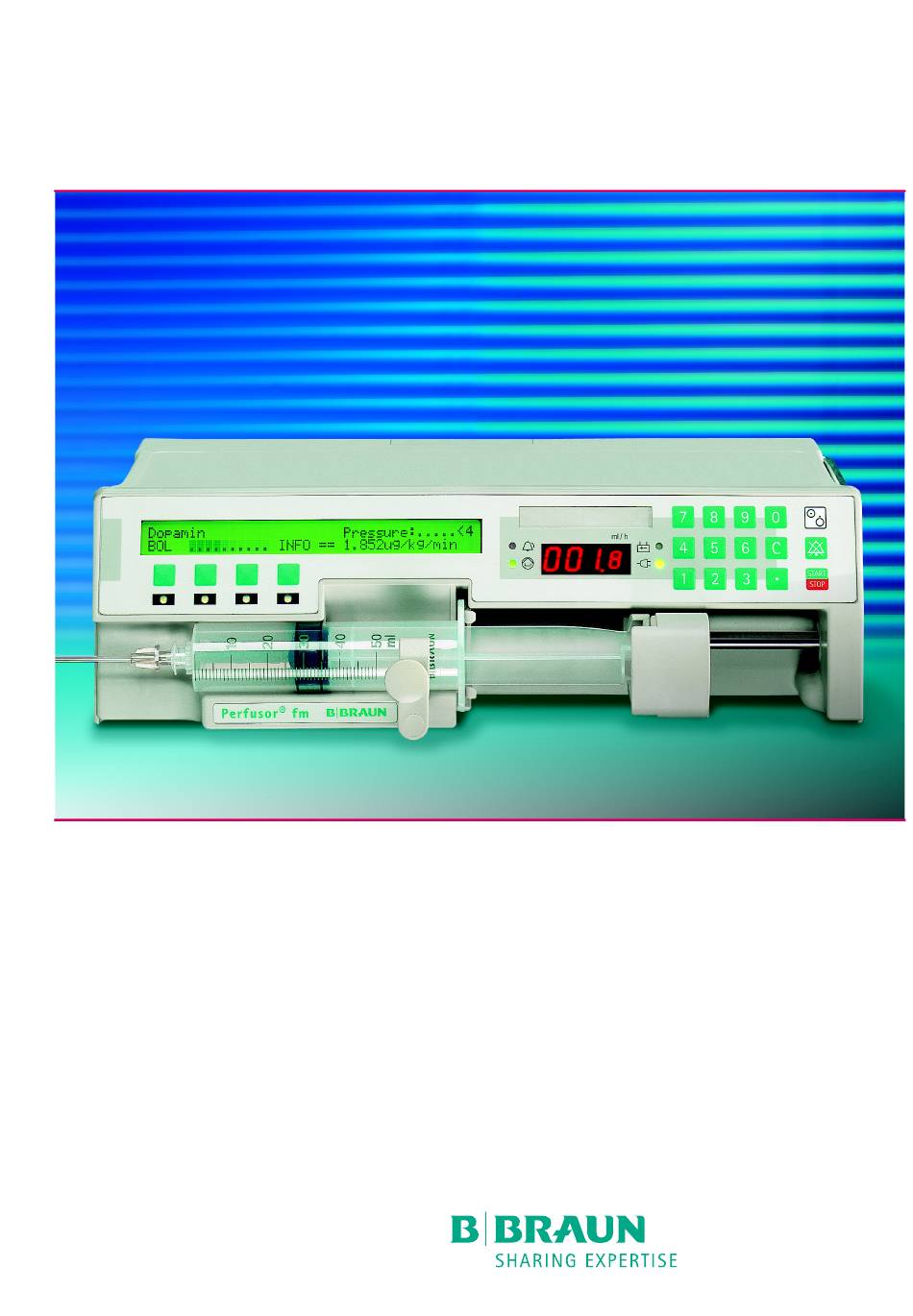

Perfusor® fm
Service-Manual
Ausgabe 2.0 deutsch
0 -

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für B. Braun Perfusor fm

  • Seite 1 0 - 10 Perfusor® fm Service-Manual Ausgabe 2.0 deutsch...
  • Seite 2 2.0, 05.12.05 Dieses Service-Manual ist gültig für Spannung 200 bis 240 V: Art. - Nr. Perfusor® fm, deutsch ......871 5823 Perfusor®...
  • Seite 3: Inhaltsverzeichnis

    2.0, 05.12.05 Inhalt Wichtige Vorbemerkungen Service-Arbeiten Seite 0 - 5 Sicherheitstechnische Kontrolle Seite 0 - 5 Aktualität Seite 0 - 5 Änderungsdienst Seite 0 - 5 Qualitätsmanagement Seite 0 - 6 Reparatur und Prüfung Seite 0 - 6 ESD-Hinweise Seite 0 - 6 Ersatzteile und Prüfmittel Seite...
  • Seite 4 2.0, 05.12.05 Inhalt Potentialausgleich Seite 4 - 7 Kaltgeräte-Einbaustecker Seite 4 - 7 fm-Einbaustecker Seite 4 - 8 Rückwand-Leiterplatte Seite 4 - 8 Trägerblech Netzteil-Einschub Seite 4 - 9 Linkes Trägerblech A Seite 4 - 9 Schrittmotor Seite 4 - 10 Rechtes Trägerblech B Seite 4 - 10...
  • Seite 5: Wichtige Vorbemerkungen

    Technik sowie in den vom Hersteller angegebenen Fristen durchzuführen oder durchführen zu lassen (§ 6 MP BetreibV). B. Braun empfiehlt auch hierfür eine Teilnahme an einer Schu- lung, zumindest aber die Durchführung anhand der jeweils aktu- ellen Manualversion, denn die STK verlangt die Beachtung der Durchführungshinweise...
  • Seite 6 Techniker an einer technischen Schulung von B. Braun auf das entsprechende Gerät teilgenommen hat. Qualitätsmanagement B. Braun ist zertifiziert nach DIN EN ISO 9001 und ISO 13485. Die- se Zertifizierung umfasst auch Wartung und Service. Das Gerät ist CE gekennzeichnet. Die CE-Kennzeichnung bestätigt die Übereinstimmung dieses Gerätes mit der „Richtlinie des Rates...
  • Seite 7 Baugruppen, die zum Komplettaustausch vorgesehen sind. Die je- weils benötigten Ersatzteile sind in den Reparaturbeschreibungen aufgeführt. Für die Kalibrierung seiner Prüfmittel ist jeder Prüfer selbst ver- antwortlich. Original-Prüfmittel können bei B. Braun kalibriert werden. Nähere Informationen auf Anfragen. Hervorhebungen Mit den nachfolgend beschriebenen Hervorhebungen werden zu- sätzliche Hinweise und Warnungen besonders markiert:...
  • Seite 8: Sicherheitstechnische Kontrolle

    2.0, 05.12.05 Wichtige Vorbemerkungen Verweise auf Kapitel werden in der Form (siehe „Hervorhebungen“ ➨ S. 0 - 8) dargestellt. Verweise auf Abbildungen oder Tabellen werden in der Form Abb.: 2 - 3 oder Tabelle 2 - 1 dargestellt. Verweise auf Positionsnummern in Abbildungen werden in der Form (Abb.: 1 - 1 / Pos.
  • Seite 9: Technische Schulung

    0 - 10 Kontakte Technische Schulung B. Braun Melsungen AG 34 212 Melsungen Deutschland Karola Theis Telefon: +49 (0) 5661 / 71 - 37 25 Fax: +49 (0) 5661 / 75 - 37 25 e-mail: karola.theis@bbraun.com International Thomas Wagener Fax:...
  • Seite 10: Sicherheitsbeauftragter (§ 30 Mpg)

    2.0, 05.12.05 Kontakte Ersatzteil-Rücksendungen und Prüfmittel B. Braun Melsungen AG Schwarzenberger Weg 73-79 Wareneingang Werk C 34 212 Melsungen Sicherheitsbeauftragter Dr. Dirk Woitaschek e-mail: dirk.woitaschek@bbraun.com (§ 30 MPG) 0 - 10 Perfusor® fm, 2.0d...
  • Seite 11: Das Gerät Im Überblick

    1 - 8 Das Gerät im Überblick Aufbau Der Perfusor® fm ist eine kompakte, stapelbare Spritzenpumpe. Hochpräzise fördernd, gleichermaßen zur Verabreichung kleiner und größerer Volumina. Standardförderbereich: 0,1 ml/h bis 200 ml/h. Einstellbarer Maximalwert (max. 999,9 ml/h), im Servicepro- gamm änderbar. Bedienung über Folientastatur.
  • Seite 12: Diagramm Zum Bedienablauf

    2.0, 05.12.05 Das Gerät im Überblick Diagramm zum Bedienablauf Einschalten Normale Bedienung Erweiterungsslot belegt Service-Stecker Sonderfunktion bei (Siehe entsprechende aufgesteckt gestoppter Pumpe Gebrauchsanweisung) (Siehe Diagramm zum Serviceprogramm) Spritze einlegen Dosiskalkulation Bolus Entlüften Standby / Pause Förderrate einstellen Volumen-Vorwahl Zeit-Vorwahl Medikamentenauswahl Infusion starten Ratenberechnung CC-Betrieb...
  • Seite 13: Funktion

    2.0, 05.12.05 Das Gerät im Überblick Funktion Zwei voneinander unabhängige Mikroprozessor-Systeme steuern und überwachen die Hardware. Entsprechend ihrer Funktion wer- den sie als Kontroll- bzw. Funktionsprozessor bezeichnet. Beide Systeme arbeiten mit unabhängigen Taktfrequenzen und greifen auf unterschiedliche Programm- und Datenspeicher zu. Alle si- cherheitsrelevanten Funktionen werden von beiden Mikroprozes- soren bearbeitet und gegenseitig auf Übereinstimmung des Resultats geprüft.
  • Seite 14 2.0, 05.12.05 Das Gerät im Überblick Interner Anschlußplan Leiterplatten Abb.: 1 - 4 Motorsteuerung Abb.: 1 - 5 1 - 4 Perfusor® fm, 2.0d...
  • Seite 15 2.0, 05.12.05 Das Gerät im Überblick Antrieb Der Antrieb besteht aus Antriebseinheit inkl. Haltekrallenmotor und Kolbenplatten-Sensor sowie dem Schrittmotor, der über einen Zahnriemen mit der Antriebseinheit verbunden ist. Der Pumpenmotor kann im Pumpenbetrieb und im Spritzenwech- selbetrieb (Schnelllauf vorwärts und rückwärts) arbeiten. Motor-Operation: Schnellauf Im Schnellauf wird der Vergleicher abgeschaltet (keine Soll-Pha- senlage vorgegeben).
  • Seite 16 2.0, 05.12.05 Das Gerät im Überblick wechsel wird die Ist- mit der Soll-Phasenlage, (KPH1) und (KPH2), des Kontroll-Mikroprozessors verglichen. Nur bei Übereinstim- mung wird (UBS) über einen Transistor als (UMOT)-Spannung an die Pegelwandler geschaltet. Dabei wird das Abschaltvermögen des Komparators getestet und durch das (UMOT-M)-Signal über- wacht.
  • Seite 17: Zubehör

    2.0, 05.12.05 Das Gerät im Überblick Beim Testlauf wird der Antrieb in die hintere Endposition gefahren und die Haltekralle so weit geschlossen, daß die Sensorplatten- lichtschranke abdunkelt. Über die Krallenmotor-lichtschranke wird die Anzahl der Umdrehungen zwischen "Kralle offen“ und der mechanischen Blockade des Schneckenrades durch den Kraft- schluß...
  • Seite 18 2.0, 05.12.05 Das Gerät im Überblick Für Ihre Informationen: 1 - 8 Perfusor® fm, 2.0d...
  • Seite 19: Software-Update

    Auf einer Station sollten alle Geräte den gleichen Softwarestand und die gleiche Grundeinstellung besitzen, um Bedienfehler zu vermeiden. Hinweis Updates müssen zur Registrierung an B. Braun gemeldet werden. Hinweis des Update-Programms sowie Beilagen beachten! Perfusor® fm, 2.0d 2 - 1...
  • Seite 20: Kompatibilität

    2.0, 05.12.05 Software Kompatibilität Kombination der Software Perfusor® fm, PCA Modul Perfusor® fm PCA Modul PFAB00001 PFBC Ab PFAB00002 PFBD Ab PFAD00004 PFBD / PFBE Tabelle 2 - 1 Hinweis Die Software des PCA-Moduls PFBC ist auf Wunsch über PC auch auf PFBD und danach ggf.
  • Seite 21 2.0, 05.12.05 Software Funktion Entlüften ist im Serviceprogramm ein- und aus- schaltbar. Doppelte Rateneingabe (im Serviceprogramm freischaltbar). Das Serviceprogramm ist um die Unterpunkte 0370 (Menue) und 0380 (Spritzenvoralarmzeit) erweitert. Software PFAD00001 Funktionserweiterung: Sonderfunktion Dosiskalkulation Zusätzliche Anzeige Betriebsstundenzähler in INFO, SF Akku, PASSIV Betrieb Dianet-Vorschlagsdaten auch bei laufender Infusion.
  • Seite 22 2.0, 05.12.05 Software ohne Data Lock). Onlineratenverstellung und Bolusgabe auch in Dosiskalkulation möglich. Personalruf bei Voralarm über Serviceprogramm Menü 330 abschaltbar. Mit Prüfadapter zeigt die Akkuanzeige die Sollkapazität im Wechsel mit Istkapazität an. Star Dauer der Dianet -Modusanzeige im Serviceprogramm Menü...
  • Seite 23: Sprachgruppen

    2.0, 05.12.05 Software Sprachgruppen Sprachgruppe A: Deutsch, französisch, holländisch, italienisch Sprachgruppe B: Englisch, holländisch, spanisch, castellano (PFAC) Englisch, holländisch, spanisch, englisch (PFAD) Sprachgruppe C: Dänisch, norwegisch, schwedisch, finnisch Sprachgruppe D: Spanisch, portugiesisch, englisch, türkisch Sprachgruppe E: Tschechisch, polnisch, deutsch, englisch (ab Software PFAE00003 deutsch durch ungarisch ersetzt) Perfusor®...
  • Seite 24: Fehlermeldungen Und Alarme

    2.0, 05.12.05 Software Fehlermeldungen und Alarme Alarme des Funktionsprozessors MP 535 werden im LCD-Display angezeigt. Alarme des Kontrollprozessors HC11 im LED-Display. Die Anzeigen sollen helfen, einen Gerätedefekt zu finden. Da nicht alle Defekte betrachtet werden können, ist es bei Gerätedefekten auch möglich, daß...
  • Seite 25 2.0, 05.12.05 Software LCD-Display Erläuterung Unterschiedliche Tastaturspalten 80c535 zu 68hc11 Test-Bit!=0 außerhalb Einschalttest Programmspeicher defekt Programmspeicher defekt. Reset während Aktiv-Betrieb (Ab Software PFAD00003) LCD-busy-Signal fehlt (Ab Software PFAE00002) Tabelle 2 - 2 (Abschnitt 2 von 2) Kontrollprozessor HC11 LED-Display Erläuterung U63 defekt, RAM-Test findet Fehler U43 Programmspeicher defekt, ROM-Test 1 Fehler U43 Programmspeicher defekt, ROM-Test 2 Fehler...
  • Seite 26 2.0, 05.12.05 Software LED-Display Erläuterung Phasenvergleicher U12/U34/U64 Krallenrelais schließen nicht plausibel Krallenmotor Abschaltweg KRM_F defekt Krallenmotor Abschaltweg KRM_K defekt Krallenrelais Abschaltweg KRA_K defekt Folientastatur defekt Star FMEA-Testvariable für Dianet in einem unzulässigen Zustand (Ab Software PFAE00002) Tabelle 2 - 3 Fehlermeldungen mit PCA-Modul Software PFBD, PFBE Funktionsprozessor 535...
  • Seite 27 2.0, 05.12.05 Software LCD-Display Erläuterungen 0071 EIN/AUS-Taste länger als 14 sec betätigt 0072 Programmablauf defekt 0073 Unterschiedliche Tastaturspalten 80c535 zu 68HC11 0074 Test-Bit!=0 außerhalb Einschalttest Tabelle 2 - 4 Kontrollprozessor HC11 LED-Display Erläuterungen 0100 U63 defekt, RAM-Test findet Fehler 0101 U43 Programmspeicher defekt, ROM-Test 1 Fehler 0102 U43 Programmspeicher defekt, ROM-Test 2 Fehler...
  • Seite 28 2.0, 05.12.05 Software LED-Display Erläuterungen 0147 Krallenmotor Abschaltweg KRM_F defekt 0148 Krallenmotor Abschaltweg KRM_K defekt 0149 Krallenrelais Abschaltweg KRA_K defekt 1100 externes RAM defekt 1101 Falsche Adresse EPORT 1102 Hardware Grundgerät - Speicherkarte nicht kompatibel 1103 Software Grundgerät - Speiherkarte nicht kompatibel Tabelle 2 - 5 (Abschnitt 2 von 2) Fehlerzustände Antrieb Die Anzeige erfolgt im LCD Display Zeile oben rechts nur mit Ser-...
  • Seite 29 2.0, 05.12.05 Software Alarm-Ursachen 1. Druckalarm Verschluß? Durchgängigkeit sicherstellen und Leitung knickfrei verlegen. Bo- lus wird automatisch abgebaut. Für erneute Infusion START drücken 2. Akku-Alarm Akku- oder Akku-Voralarm? Akku-Voralarm 3 min vor Akku-Ende. Danach Akku-Alarm: Gerät ausschalten. Netzkabel anschließen. 3. Spritzenalarm Störung bei Spritzenwechsel? Manipulation am Spritzenhalter bei laufender Spritze? Spritzenbügel ziehen.
  • Seite 30: Software-Grundeinstellungen

    2.0, 05.12.05 Software Software-Grundeinstellungen Geräte-Nr.: _______________________ Menü-Punkt Vorgabe Kunden-Modifikation Standardfunktion Service-Sprache deutsch oder englisch _______________________ Anwendersprache Landessprache _______________________ Alarmtontyp einstufig _______________________ Personalruf dynamisch ohne Aus-Alarm, _______________________ Einschaltimpuls ausgeschaltet Max. Rate 200 ml/h _______________________ Stationskennung leer _______________________ Medikament 0 leer _______________________ Medikament 1 ...
  • Seite 31 2.0, 05.12.05 Software Menü-Punkt Vorgabe Kunden-Modifikation Letzte 50 ml Spritze 50 ml Perfusor _______________________ Letzte 20 ml Spritze 20 ml Perfusor _______________________ Letzte 10 ml Spritze 10 ml Perfusor _______________________ Bolusrate 800 ml/h _______________________ Bolusvolumen 0 ml _______________________ Spritzenvoralarm 3 min _______________________ Spritzenauswahl 50 ml Perfusor...
  • Seite 32 2.0, 05.12.05 Software Menü-Punkt Vorgabe Kunden-Modifikation Gerätespezifische Daten DIANET Typ-Nr. geräteabhängig _______________________ Serien-Nr. geräteabhängig _______________________ Betriebsstunden geräteabhängig _______________________ Akkubetriebsstunden geräteabhängig _______________________ Anzahl Spritzenwechsel geräteabhängig _______________________ ab Software PFAD00001 ab Software PFAD00002 nur Software PFAC00002 Kalibrierdaten werden durch Abgleich erzeugt. – Bei neuer Controller- Leiterplatte sind keine Abgleichwerte für den Antrieb vorhanden (Anzeige: "defekt").
  • Seite 33: Struktur Des Serviceprogramms

    3 - 16 Serviceprogramm Struktur des Serviceprogramms Die Darstellung und Beschreibung des Serviceprogramms bezieht sich auf die Version V 00.07, -.08 bzw. -.10. Bei Einsatz von Zu- satzspeicherkarten (z.B. PCA) ist der Funktionsumfang erweitert (siehe Zusatzinformation). Einschalten (ohne eingelegte Spritze) Normale Bedienung Erweiterungsslot belegt Service-Stecker...
  • Seite 34: Serviceprogramm Aktivieren / Beenden

    2.0, 05.12.05 Serviceprogramm Serviceprogramm aktivieren / beenden Serviceprogramm aktivieren 1. Service-Stecker auf Personalrufbuchse stecken (keine Spritze eingelegt). Hinweis Wird das Gerät mit eingelegter Spritze eingeschaltet bzw. wird nach dem Einschalten eine Spritze eingelegt, kann das Servicepro- gramm über die SF-Taste angewählt werden. 2.
  • Seite 35: Zusätzliche Funktionen Bei Gestecktem Service-Stecker

    2.0, 05.12.05 Serviceprogramm Zusätzliche Funktionen bei Information Softwareversion und Anwendersprache gestecktem Service-Stecker 1. Service-Stecker auf Personalrufbuchse an der Geräterücksei- te stecken. 2. Ein-/Aus-Taste gedrückt halten (max. 15 s). Im LCD-Display Software-Version und Anwendersprache angezeigt werden. 3. Loslassen der Taste schaltet das Gerät ein. 4.
  • Seite 36: Gerätedaten

    2.0, 05.12.05 Serviceprogramm Gerätedaten Software-Version Funktion 0100 1. Unterfunktionen mit NEXT auswählen. 2. Aktuelle Software-Stände werden im LCD-Display angezeigt: - Grundgeräte-Version. - Anwendersprachen. - Serviceprogramm-Version. - Servicesprachen. - Speicherkarten: Unterfunktion nur bei installierten Karten mit eigenem Programm aufrufbar (z.B. PCA). 3.
  • Seite 37 2.0, 05.12.05 Serviceprogramm DIANETtyp-Nummer Funktion 0140 Angezeigte Nummer muß mit der Dt-Nummer auf Typenschild übereinstimmen (wird für den CC-Betrieb verwendet). 1. JA aktiviert Eingabe-Modus. 2. Eingabe über numerische Tastatur. 3. JA übernimmt geänderte oder neue Nummer. 4. Mit END zurück zur Ausgangs-Funktion. DIANET-Adresse Funktion 0150 Die DIANET-Adresse wird nur für das PCA-Modul benötigt.
  • Seite 38: Betriebsdaten

    2.0, 05.12.05 Serviceprogramm Betriebsdaten Betriebsstunden Funktion 0200 1. OK aktiviert die Anzeige. 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 2. Mit END zurück zur Ausgangsfunktion. Code 1 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 Akku-Betriebsstunden Funktion 0210 1.
  • Seite 39: Gerätemodifikationen

    2.0, 05.12.05 Serviceprogramm Gerätemodifikationen Servicesprache Funktion 0300 Es kann zwischen Englisch und Deutsch gewählt werden. 1. OK aktiviert Funktion. 2. Mit NEXT Sprache auswählen. 3. Mit JA bestätigen. 4. Mit END zurück zur Ausgangs-Funktion. Anwendersprache Funktion 0310 Es stehen vier Anwendersprachen je Sprachgruppe (softwareab- hängig) zur Auswahl.
  • Seite 40 2.0, 05.12.05 Serviceprogramm Personalruf Funktion 0330 Es kann zwischen den Einstellungen gewählt werden: Statisch ohne Aus-Alarm. Dynamisch ohne Aus-Alarm. Dynamisch mit Aus-Alarm. Einschaltimpuls ein/aus Personal-Ruf bei Voralarm ein/aus 1. OK aktiviert Funktion. 2. Mit NEXT Personalrufart auswählen. 3. Mit JA bestätigen. 4.
  • Seite 41 2.0, 05.12.05 Serviceprogramm Sonderfunktionen Funktion 0350 Hier kann die Verfügbarkeit einer Sonderfunktion auf der Bedien- oberfläche eingestellt werden. Eine deaktivierte Sonderfunktion wird auf der Bedienoberfläche nicht angezeigt. Bei Sperrung aller Sonderfunktionen wird der SF-Softkey bei Nor- malbetrieb im LCD-Display nicht angezeigt. - Einstellbare Sonder- funktionen: Dosiskalkulation Bolus-Funktion...
  • Seite 42 2.0, 05.12.05 Serviceprogramm Menü Funktion 0370 Hier kann die Verfügbarkeit von Menüs auf der Bedienoberfläche eingestellt werden: Zweifache Rateneingabe Online Rateneingabe Entlüften Taste Intervall Bolus 1. OK aktiviert Funktion. 2. Mit NEXT Menü anwählen 3. Mit JA / NEIN Menü ein- bzw. ausschalten. 4.
  • Seite 43: Abgleich

    2.0, 05.12.05 Serviceprogramm Abgleich Prüfmittel Best. - Nr. Abgleichlehre Antrieb ......0770 1535 Antrieb Funktion 0400 Der Abgleich des Antriebs erfolgt mit Abgleichlehre Antrieb.
  • Seite 44 2.0, 05.12.05 Serviceprogramm trieb mit Positioniergeschwindigkeit bis zum hinteren An- schlag bewegt. Abgleich Bremsweg B Der Antrieb fährt vom hinteren Anschlag aus bis zum Schalt- punkt des Kolbenplatten-Sensors. Von hier aus wird der Punkt der Krafteinleitung gesucht. Dieser Punkt liegt in einer Ent- fernung von <30 bis >80 Motorschritte.
  • Seite 45 2.0, 05.12.05 Serviceprogramm Test-Stromstufen Funktion 0420 Vortrieb für den Antriebsmotor in 4 Stromstufen. Damit ist defi- niert, wieviel Kraft auf die Spritze aufgebracht werden kann. Diese Funktion ist eine redundante Druckbegrenzung. Für den Test Stromstufenlehre oder Manometer in Verbindung mit 50 ml OPS- Spritze verwenden (siehe „Sicherheitstechnische Kontrolle STK“...
  • Seite 46: Kalibrierung

    2.0, 05.12.05 Serviceprogramm Kalibrierung Nur zum Auslesen. Werden die Werte verändert, muß mit kalib- rierten Prüfmitteln neu abgeglichen werden. Länge (Antrieb) Funktion 0500 1. OK aktiviert Funktion. 2. Über Eingabetastatur könnte der Wert geändert werden. 3. Eingabe mit JA bestätigen. 4.
  • Seite 47 2.0, 05.12.05 Serviceprogramm Potentiometer Funktion 0540 Kalibrierwerte für die Spritzenerkennung. 1. OK aktiviert Funktion. 2. Mit NEXT kann zwischen Kontroll- und Funktionsmikropro- zessor umgeschaltet werden. 3. Mit END zurück ins Hauptmenü. History-Karte Funktion 0560 Zur Installation der History-Karte. 1. OK aktiviert Funktion. 2.
  • Seite 48 2.0, 05.12.05 Serviceprogramm Für Ihre Informationen: 3 - 16 Perfusor® fm, 2.0d...
  • Seite 49: Netzsicherungen

    4 - 20 Geräte-Elemente 4.1 Netzsicherungen Bezeichnung Best. - Nr. Feinsicherung T 0,315 A für 230 / 240 V (10 Stück) . 3477 0534 Feinsicherung T 0,63 A für 110 / 120 V (10 Stück) . . . 3477 0267 Hinweis Nur angegebene Sicherungstypen verwenden.
  • Seite 50: Akku

    Akku-Einschub 8. Akku laden. Abb.: 4 - 1 Hinweis Defekte Akkus müssen ordnungsgemäß entsorgt werden, z.B. zu- rückschicken an B. Braun Melsungen AG, Wareneingang. Prüfung Nach 16 Stunden Ladezeit muß im LCD-Display annähernd die volle Laufzeit angezeigt werden. 4.3 Gerätefüße Bezeichnung Best.
  • Seite 51: Spritzenadapter

    2.0, 05.12.05 Geräte-Elemente 4.4 Spritzenadapter Bezeichnung Best. - Nr. Adapter für 20 bis 50 ml Spritze....3450 7540 Adapter für 10 ml Spritze ..... . . 3450 7558 Austausch Für Demontage Antriebseinheit ausfahren.
  • Seite 52: Netztrafo

    2.0, 05.12.05 Geräte-Elemente 4.6 Netztrafo Bezeichnung Best. - Nr. Netztrafo 200 - 240 V ohne Verdrahtung ..3450 7450 Steckerschild E (200 - 240 V) ....Auf Anfrage Netztrafo 100 - 120 V ohne Verdrahtung .
  • Seite 53: Gehäusehaube

    2.0, 05.12.05 Geräte-Elemente 4.7 Gehäusehaube Bezeichnung Best. - Nr. Gehäusehaube mit Beschriftung und Gerätefüßen deutsch ........3450 7426 französisch .
  • Seite 54: Trägerblech Akku-Einschub

    2.0, 05.12.05 Geräte-Elemente 4.8 Gerätehalter Bezeichnung Best. - Nr. Gerätehalter komplett incl. Drehrastung ... 3450 7655 Austausch (siehe „Akku“ ➨ S. 4 - 1. Akku-Einschub herausnehmen 2. Schrauben des Griffs mit U-Scheiben entfernen. 3.
  • Seite 55: Potentialausgleich

    2.0, 05.12.05 Geräte-Elemente 4.11 Potentialausgleich Bezeichnung Best. - Nr. Potentialausgleichsbolzen ..... . 3477 0550 Austausch (siehe „Netztrafo“ ➨ 1. Netzteil-Einschub herausnehmen S.
  • Seite 56 2.0, 05.12.05 Geräte-Elemente 4.13 fm-Einbaustecker Bezeichnung Best. - Nr. fm-Einbaustecker, 3-polig ..... . . 3477 3177 Austausch (siehe „Netztrafo“ ➨ 1.
  • Seite 57: Trägerblech Netzteil-Einschub

    2.0, 05.12.05 Geräte-Elemente 4.15 Trägerblech Netzteil-Einschub Bezeichnung Best. - Nr. Trägerblech Netzteil-Einschub ....3450 7442 Austausch (siehe „Netztrafo“ ➨ S. 4 - 1.
  • Seite 58 2.0, 05.12.05 Geräte-Elemente 4.17 Schrittmotor Bezeichnung Best. - Nr. Schrittmotor ........3450 7566 selbstsichende Mutter M3 Austausch M3x12...
  • Seite 59 2.0, 05.12.05 Geräte-Elemente 4.19 Mittleres Trägerblech C Bezeichnung Best. - Nr. Trägerblech mitte (Mittelblech) ....3450 7639 Austausch (siehe „Gehäusehaube“ ➨ 1. Gehäusehaube demontieren KF 3x1,27x8 KF 3x1,27x14 S.
  • Seite 60: Spritzenerkennung

    2.0, 05.12.05 Geräte-Elemente 4.20 Spritzenerkennung Bezeichnung Best. - Nr. Potentiometer-Leiterplatte ..... . 3450 7507 Mikroschalter ....... . . 3450 7523 Potentiometer 2x10 kOhm.
  • Seite 61 2.0, 05.12.05 Geräte-Elemente 4.21 Antriebsmulde Bezeichnung Best. - Nr. Mulde für Spritze (Antriebsmulde) ....3450 7590 Austausch (siehe „Gehäusehaube“ ➨ S. 4 - 1. Gehäusehaube abnehmen (siehe „Schrittmotor“...
  • Seite 62: Antriebseinheit

    2.0, 05.12.05 Geräte-Elemente 4.22 Antriebseinheit Bezeichnung Best. - Nr. Antriebseinheit komplett mit Krallenmotor und Dichtring, ohne Schrittmotor ....3450 7434 Krallenmotor, kmpl......3450 7922 Gegenlaufscheibe (Bronze) .
  • Seite 63 2.0, 05.12.05 Geräte-Elemente 9. Federring und U-Scheibe von Antriebsachse entfernen. 10. Gegenlaufscheibe (Bronze) von der Achse abziehen. Sicherungsscheibe Distanzring Nadellager Gegenscheibe Gegenlaufscheibe (Bronze) Abb.: 4 - 17 11. Antriebseinheit nach innen drehen und aus Fixierung unter dem Krallenmotor herausklappen. Hinweis Kunststoffhülse und Lager nicht verlieren! 12.
  • Seite 64 2.0, 05.12.05 Geräte-Elemente 4.23 LCD-Modul Bezeichnung Best. - Nr. LCD-Modul-Leiterplatte......3450 7418 Austausch (siehe „Gehäusehaube“ ➨ S. 4 - 1.
  • Seite 65: Bedieneinheit

    Dichtschnur, 600mm (5 Stück) ....3477 4076 Etiketten „Perfusor fm“ (5 Stück) ....3477 3878 Blinddeckel .
  • Seite 66 2.0, 05.12.05 Geräte-Elemente 4.26 Controller-Leiterplatte mit Die Kalibrierdaten der Antriebseinheit sind im EEPROM auf der Controller-Leiterplatte gespeichert. Sie müssen nach jedem Aus- Satelliten-Platinen tausch der Leiterplatte neu ermittelt werden. Gerätedaten der al- ten Controller-Leiterplatte in das neue Bauteil übertragen. Dies gilt insbesondere für DIANET- und Serien-Nummer, die für den Schnittstellenbetrieb verwendet werden (Eintragung nach abgeschlossenem Austausch im Serviceprogramm unter Geräte- daten).
  • Seite 67: Erweiterungen

    2.0, 05.12.05 Geräte-Elemente 4.27 Analog-Leiterplatte Bezeichnung Best.- Nr. Analog-Leiterplatte ......3450 7485 Austausch (siehe „Netztrafo“...
  • Seite 68 2.0, 05.12.05 Geräte-Elemente Für Ihre Informationen: 4 - 20 Perfusor® fm, 2.0d...
  • Seite 69: Prüfung Nach Reparatur

    5 - 2 Prüfung nach Reparatur Je nach durchgeführter Tätigkeit die in Frage kommenden Kon- trollblöcke (1., 2. und / oder 3.) durchführen. 1. Sichtkontrolle 2. Sicherheitskontrolle 3. Funktionskontrolle Nach IEC/EN 60 601-1 ❒ Gerät sauber, vollständig, ❒ Netzspannung ❒ Spritzenbügel-Alarm prü- Gerät einschalten: ❒...
  • Seite 70 2.0, 05.12.05 Prüfung nach Reparatur Für Ihre Informationen: 5 - 2 Perfusor® fm, 2.0d...
  • Seite 71: Wartung

    6 - 2 Wartung Alle 2 Jahre empfohlen. Zusätzlich zu den Prüfpunkten der STK sind folgende Punkte durchzuführen: 1. Standfüße überprüfen und ggf. wechseln. 2. Griff und Arretierung der fm-Halterung überprüfen und ggf. reinigen. 3. Kolbenplattensensor prüfen (Dichtigkeit / Gängigkeit). 4.
  • Seite 72 2.0, 05.12.05 Wartung Für Ihre Informationen: 6 - 2 Perfusor® fm, 2.0d...
  • Seite 73: Sicherheitstechnische Kontrolle Stk

    ____ µA ❒ _______________________ <55 N Über das Serviceprogramm kann zwi- ❒ Stromstufe 1 ❒ _______________________ nicht erforderlich beim Perfusor fm mit <75 N schen den Signalisierungsarten statisch, MFC-Stecker (ab Seriennr. 20.000) ❒ Stromstufe 2 dynamisch mit und ohne Alarmgabe im <90 N...
  • Seite 74 2.0, 05.12.05 Sicherheitstechnische Kontrolle STK Index h (Kopiervorlage - Gerätedokumentation beifügen) Für Ihre Informationen: M635 00 00 21 F04 / 3890 9421 (DE) 7 - 2 Perfusor® fm, 2.0d Blatt 2 von 2...
  • Seite 75: Zur Prüfung

    8 - 4 Durchführungshinweise Zur Prüfung Sichtkontrolle Ordnungsgemäße Sicherung beider Haltekrallen durch leichtes Herausziehen mit dem Finger kontrollieren. Im Bereich des Kolbenplattensensors dürfen keine Risse auftreten. Funktionskontrolle Einschalttest: Korrekten Ablauf überwachen. Alarmton, Anzeige aller Pixel Text-Display, Helligkeit, Kontrast. Ratendisplay 000. Akkutest: Laufzeit bei geladenem Akku (bei kleinen Raten) >...
  • Seite 76 (siehe „Mittleres Trägerblech C“ ➨ S. 4 - 11). Hinweis Meßuhr nicht auf Null drehen! Die Meßuhr wurde werksseitig ka- libriert und versiegelt, Neukalibrierung ist nur im B. Braun Kalib- rierlabor möglich. 8 - 2 Perfusor® fm, 2.0d...
  • Seite 77 2.0, 05.12.05 Durchführungshinweise Potentiometerabgleich Danach Potentiometerabgleich durchführen. 20 ml, 50 ml und max. 50 ml- Lehre einlegen. Alle drei müssen als gültig erkannt werden (Pfeile << erscheinen). Hinweis Bei Verwendung des 10 ml-Adapters kann auch ohne eingelegte 10 ml-Spritze das Pfeilsymbol erscheinen. Funktionsprüfung Entsprechend der durchgeführten Reparatur.
  • Seite 78 2.0, 05.12.05 Durchführungshinweise Für Ihre Informationen: 8 - 4 Perfusor® fm, 2.0d...
  • Seite 79: Prüfmittel Und Spezialwerkzeuge

    9 - 2 Prüfmittel und Spezialwerkzeuge Prüfmittel Für die Reparatur / für die STK Bezeichnung Best. - Nr. Abgleichlehre Antrieb ......0770 1535 Abstandslehre mit Meßuhr .
  • Seite 80 2.0, 05.12.05 Prüfmittel und Spezialwerkzeuge Für Ihre Informationen: 9 - 2 Perfusor® fm, 2.0d...
  • Seite 81: Ersatzteilliste

    10 - 2 Ersatzteilliste 10 - Bezeichnung Best. - Nr. Bezeichnung Best. - Nr. Netzsicherung Trägerblech Netzteil-Einschub Feinsicherung T 0,315 A für 230 / 240 V (10 Stück) . 3477 0534 Trägerblech Netzteil-Einschub ....3450 7442 Feinsicherung T 0,63 A für 110 / 120 V (10 Stück) .
  • Seite 82 Software Update Etiketten „Perfusor fm“ (5 Stück) ....3477 3878 Update Kit PFAD00004 ......3450 9046 Blinddeckel .
  • Seite 83 2.0, 05.12.05 Bezeichnung Best. - Nr. 10 - Poleclamp Poleclamp (Universalklemme, drehbar) ... . 3450 9054 Universalklemme (Poleclamp) Universalklemme (kompl.) ..... . . 3450 5857 Universalklemme .
  • Seite 84 2.0, 05.12.05 Für Ihre Informationen: 10 - 4 Perfusor® fm, 2.0d...
  • Seite 85: Anhang

    A - 2 Anhang Änderungsdienst-Dokumentation Version 2.0 Dieses Service-Manual wurde am 05.12.2005 durch B. Braun frei- gegeben. Diese Version ist ein komplett überarbeitetes Manual. Wesentli- che Änderungen sind: Geänderter Manualaufbau, Gesamtersatzteilliste. Aktuelle Informationen Perfusor® fm, 2.0d A - 1...
