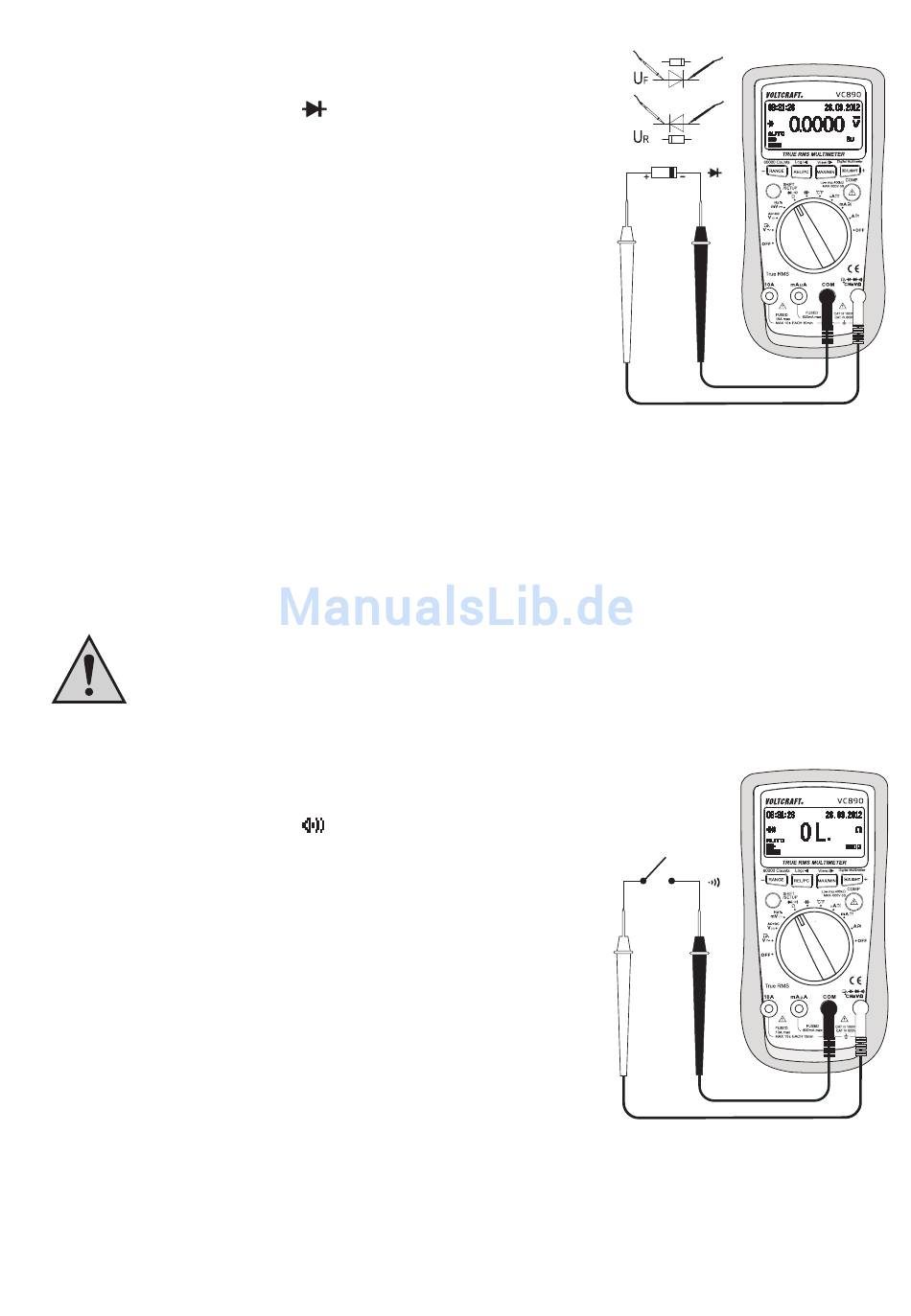

1. Allumez le DMM et sélectionnez la plage de mesure « Ω ».
Appuyez sur la touche SHIFT/SETUP (3) jusqu'à ce que le
symbole du test de diodes
2. Insérez le cordon de mesure rouge dans la douille de mesure
°CHzVΩ (7), le cordon de mesure noir dans la douille de
mesure COM (8) (Fig. 6).
3. Assurez-vous de la continuité des cordons de mesure en
reliant leurs deux pointes de mesure. Une valeur d'env.
0,0000 V devra ensuite s'afficher.
4. Reliez les deux pointes de mesure à l'objet à mesurer (diode).
5. La tension de conduction « UF » s'affiche à l'écran en
volts (V). Si « .OL » est visible, la diode est soit mesurée
en direction inverse (UR) soit défectueuse (interruption). En
guise de contrôle, effectuez une mesure antipolaire.
6. À la fin de la mesure, retirez les cordons de mesure de l'objet à mesurer et éteignez le DMM.
g) Contrôle de continuité
Assurez-vous que tous les éléments de circuit, les circuits et les composants à
mesurer, ainsi que les autres objets de mesure sont bien hors tension.
1. Allumez le DMM et sélectionnez la plage de mesure « Ω ».
Appuyez sur la touche SHIFT/SETUP (3) jusqu'à ce que le
symbole du test de diodes
2. Insérez le cordon de mesure rouge dans la douille de mesure
°CHzVΩ (7), le cordon de mesure noir dans la douille de
mesure COM (8) (Fig. 7).
3. Une valeur de mesure <10 ohms est détectée comme étant
une valeur de continuité, un signal sonore retentit.
4. L'affichage « OL. » (pour overload = dépassement) à l'écran
indique que vous avez dépassé la plage de mesure ou que le
circuit de mesure est interrompu.
5. À la fin de la mesure, retirez les cordons de mesure de l'objet
à mesurer et éteignez le DMM.
104
s'affiche à l'écran.
s'affiche à l'écran.
Fig. 6
Fig. 7
