Pour mesurer la résistance, procédez comme suit :
1. Allumez le DMM et sélectionnez la plage de mesure « Ω ».
2. Insérez le cordon de mesure rouge dans la douille de mesure
°CHzVΩ (7), le cordon de mesure noir dans la douille de
mesure COM (8) (Fig. 5).
3. Assurez-vous de la continuité des cordons de mesure en
reliant leurs deux pointes de mesure. Une valeur de résistance
d'env. 0 − 1,5 ohms devra s'afficher (résistance inhérente des
cordons de mesure).
4. Pour des mesures à basse impédance, appuyez sur la touche
REL/PC (Log/◄) (10c) pour ne pas introduire la résistance
inhérente des cordons de mesure dans la mesure de la
résistance suivante. L'écran affiche le symbole delta
indique 0 Ω. La sélection de plage automatique (AUTO) est
désactivée. La valeur de base (différence relative) apparaît à
côté du symbole delta
5. Reliez maintenant les deux pointes de mesure à l'objet à mesurer. La valeur de mesure s'affiche à
l'écran à condition que l'objet à mesurer n'ait pas une haute impédance ou ne soit pas interrompu.
Attendez que la valeur affichée se soit stabilisée. Pour des résistances >1 MΩ, cela peut durer
quelques secondes.
6. Dès que « OL » (pour overload = dépassement) apparaît à l´écran, cet affichage indique que vous
avez dépassé la plage de mesure ou que le circuit de mesure est interrompu. En appuyant une
nouvelle fois sur la touche REL/PC (Log/◄), la fonction Relativ s'éteint et la fonction Autorange
s'active.
7. À la fin de la mesure, retirez les cordons de mesure de l'objet à mesurer et éteignez le DMM.
Lorsque vous effectuez une mesure de résistance, veillez à ce que les points de mesure que
vous touchez avec les pointes soient exempts de saleté, de graisse, de vernis soudable ou autres
produits similaires. Ce genre de circonstances peut en effet fausser le résultat de la mesure.
f) Test de diodes
Assurez-vous que tous les éléments de circuit, les circuits et les composants à
mesurer, ainsi que les autres objets de mesure sont bien hors tension.
.
et

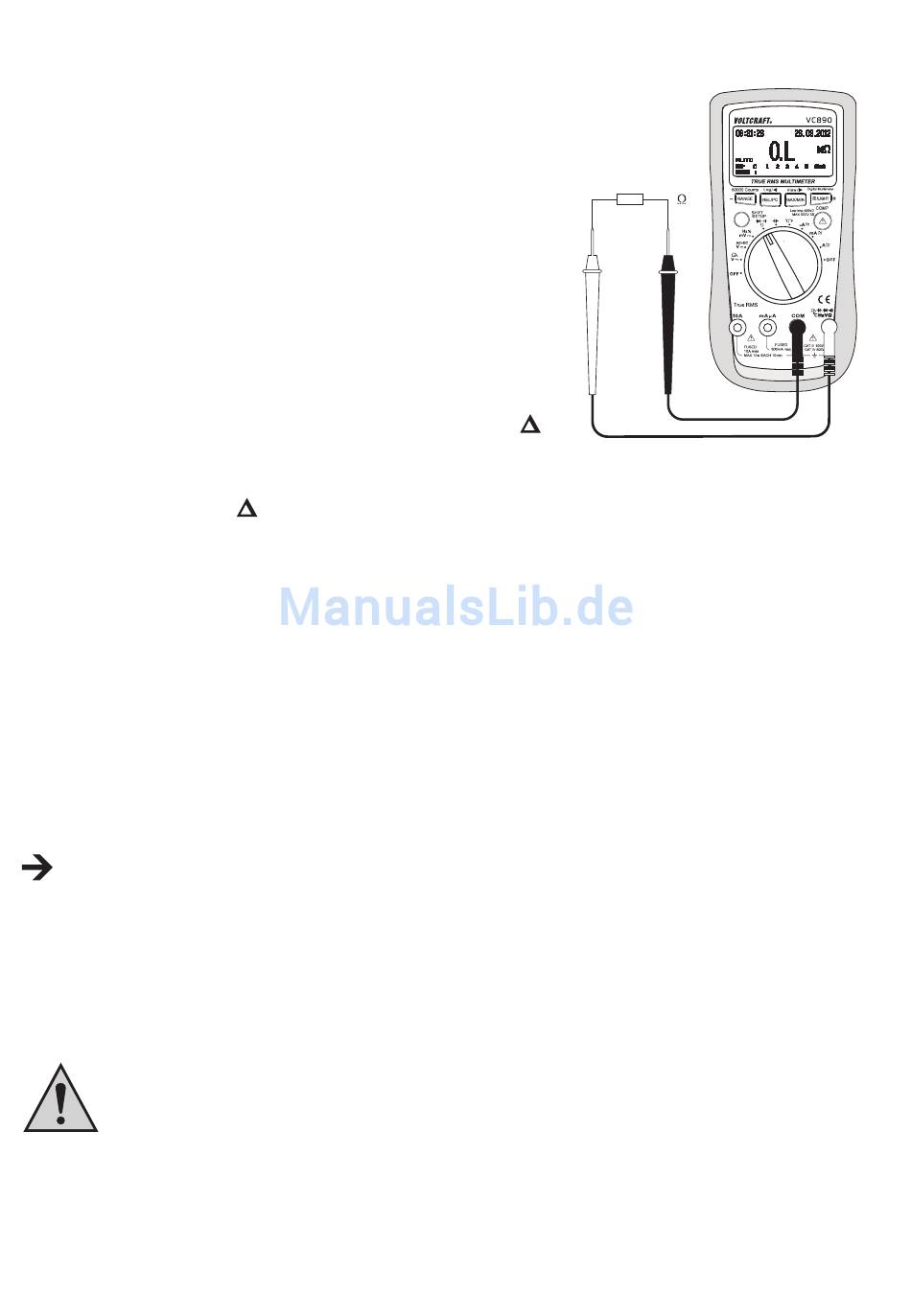

Fig. 5
