1. Schakel de DMM in en kies het meetbereik "Ω". Druk op
de knop SHIFT/SETUP (3) totdat op het uitleesvenster het
diodetestsymbool
2. Steek het rode meetsnoer in meetbus °CHzVΩ (7), het zwarte
meetsnoer in meetbus COM (8) (Afb. 6).
3. Test de meetsnoeren op doorgang door de meetpennen
tegen elkaar te houden. Daarop moet zich een waarde van
ca. 0,0000 V instellen.
4. Verbind de beide meetpennen met het meetobject (diode).
5. Op het uitleesvenster wordt de doorlaatspanning "UF"
in volt (V) weergegeven. Verschijnt er ".OL", dan wordt
de diode in sperrichting (UR) gemeten of de diode is
defect (onderbreking). Voer ter controle een meting met
tegengestelde polariteit uit.
6. Verwijder na beëindiging van de meting de meetsnoeren van
het meetobject en schakel de DMM uit.
g) Doorgangstest
Zorg er voor dat alle te meten onderdelen van schakelingen, circuits en
componenten, alsook andere meetobjecten, beslist spanningsloos en ontladen zijn.
1. Schakel de DMM in en kies het meetbereik "Ω". Druk op de
knop SHIFT/SETUP (3) tot op het uitleesvenster het symbool
voor de doorgangstest
2. Steek het rode meetsnoer in meetbus °CHzVΩ (7), het zwarte
meetsnoer in meetbus COM (8) (Afb. 7).
3. Als doorgang wordt een meetwaarde <10 Ω herkend en klinkt
er een pieptoon.
4. Zodra "OL." (voor overload = overloop) op het uitleesvenster
verschijnt, is het meetbereik overschreden resp. het
meetcircuit onderbroken.
5. Verwijder na beëindiging van de meting de meetsnoeren van
het meetobject en schakel de DMM uit.
verschijnt.
verschijnt.

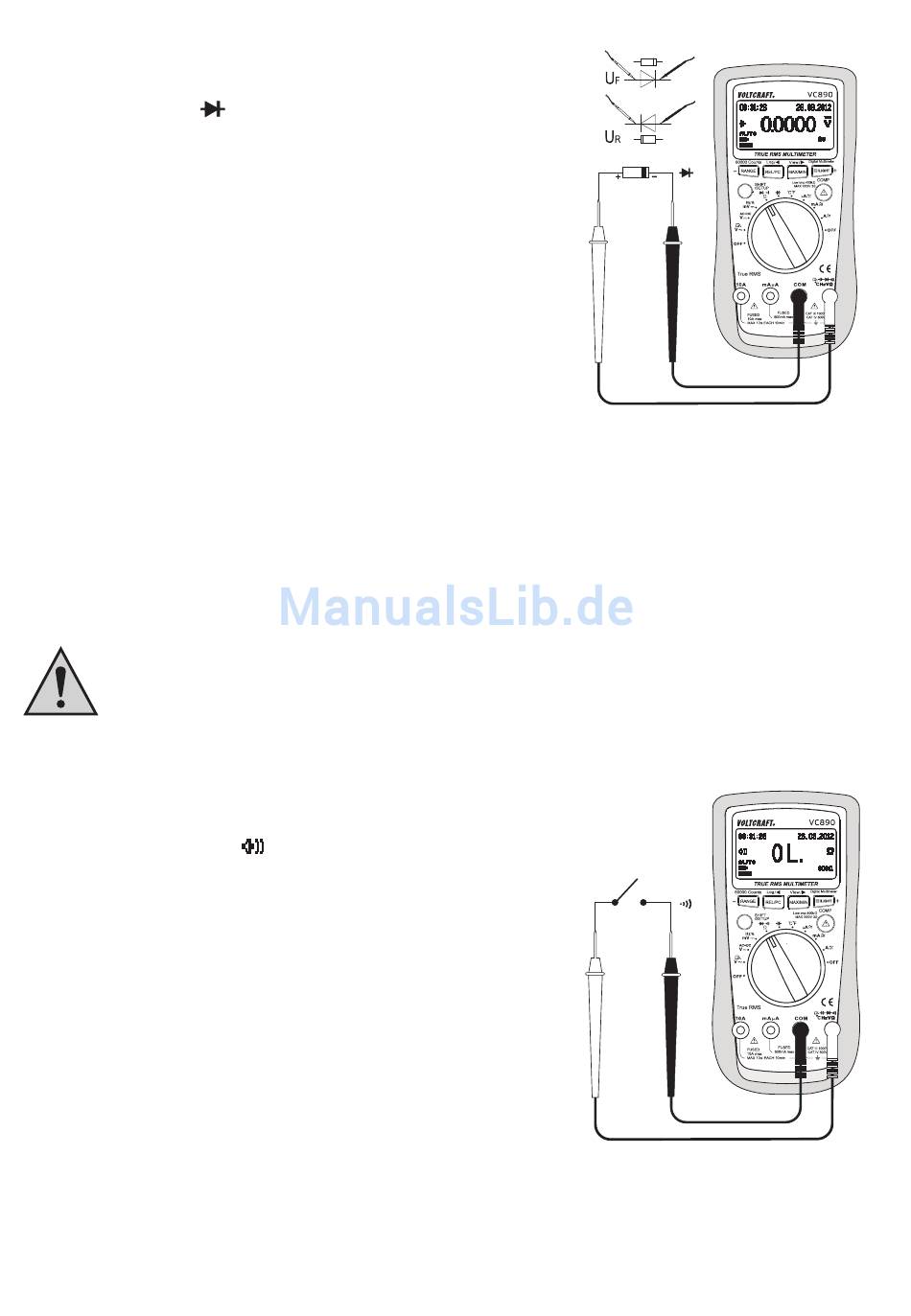

Afb. 6
Afb. 7
