Pour mesurer les courants alternatifs (A
1. Allumez le DMM et sélectionnez la plage de mesure « A
2. Appuyez sur la touche SHIFT/SETUP (3) pour commuter dans la plage AC. L'écran affiche « »,
« » ou « ». Chaque nouvelle pression vous fait revenir à la plage précédente.
3. À la fin de la mesure, retirez les cordons de mesure de l'objet à mesurer et éteignez le DMM.
Ne mesurez en aucun cas les courants supérieurs à 10 A dans la plage 10A, ou les
courants de plus de 600 mA dans la plage µA/mA, sous risque de déclencher les
fusibles.
d) Mesure de la fréquence / rapport signal en % (Duty Cycle)
Le DDM peut mesurer et afficher la fréquence d'une tension de signal de 10 Hz - 60 MHz.
Procédez comme suit pour mesurer les fréquences :
1. Allumez le DMM et sélectionnez la plage de mesure
« mV Hz % ». Appuyez sur la touche SHIFT/SETUP (3)
jusqu'à ce que l'écran affiche « Hz ».

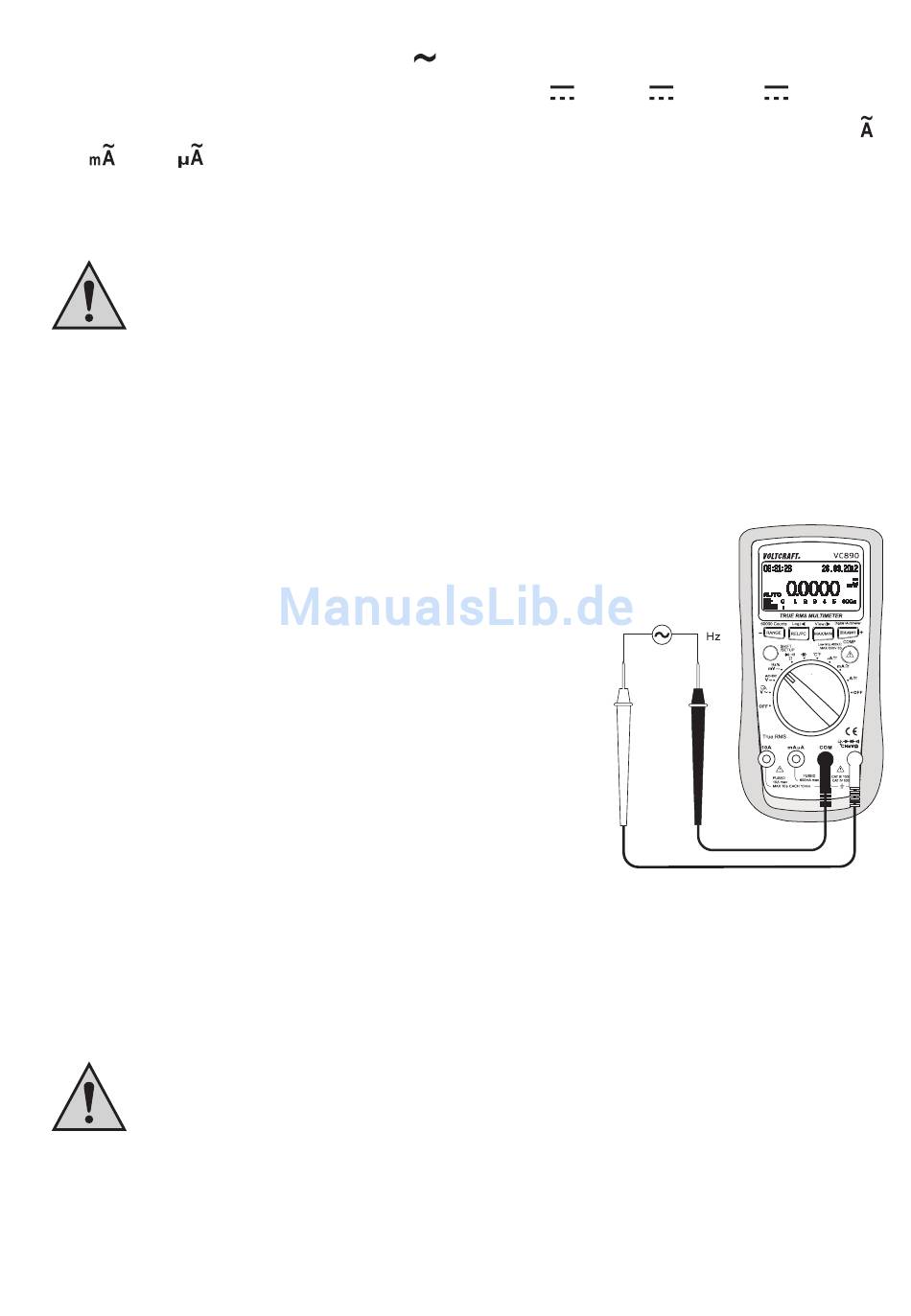

2. Insérez le cordon de mesure rouge dans la douille de mesure
°CHzVΩ (7), le cordon de mesure noir dans la douille de
mesure COM (8) (Fig. 4).
3. Raccordez les deux pointes de mesure à l'objet à mesurer
(générateur de signal, circuit, etc.).
4. La fréquence s'affiche à l'écran avec l'unité correspondante.
5. Pour mesurer le rapport signal (Duty Cycle), appuyez une
nouvelle fois sur la touche SHIFT/SETUP jusqu'à ce que
« % » s'affiche.
6. À la fin de la mesure, retirez les cordons de mesure de l'objet
à mesurer et éteignez le DMM.
e) Mesure de la résistance
Assurez-vous que tous les éléments de circuit, les circuits et les composants à
mesurer, ainsi que les autres objets de mesure sont bien hors tension.
102
), veuillez procédez comme décrit préalablement :
», « mA » ou « μA ».
Fig. 4
