Ga voor het meten van wisselstromen (A
1. Schakel de DMM in en kies het meetbereik "A
2. Druk op de knop SHIFT/SETUP (3) om over te schakelen naar het AC-meetbereik. Op het
uitleesvenster verschijnt " ", "
3. Verwijder na beëindiging van de meting de meetsnoeren van het meetobject en schakel de DMM
uit.
Meet in het bereik van 10 A in geen geval stromen boven 10 A , resp. in het bereik
mA/μA stromen boven 600 mA, omdat anders de zekeringen doorslaan.
d) Frequentiemeting/signaalverhouding in % (duty cyle; impuls/pauze-
verhouding)
De DMM kan de frequentie van een signaalspanning van 10 Hz - 60 MHz meten en weergeven.
Ga voor het meten van frequenties als volgt te werk:
1. Schakel de DMM in en kies het meetbereik "mV
Druk op de knop SHIFT/SETUP (3) totdat op het uitleesvenster
"Hz" verschijnt.
2. Steek het rode meetsnoer in meetbus °CHzVΩ (7), het
zwarte meetsnoer in meetbus COM (8) (Afb. 4).
3. Verbind de beide meetpennen met het meetobject
(signaalgenerator, schakeling enz.).
4. De frequentie wordt met de betreffende eenheid op het
uitleesvenster weergegeven.
5. Om de signaalverhouding (duty cycle) te meten, moet
opnieuw op de knop SHIFT/SETUP worden gedrukt, totdat er
"%" op het uitleesvenster verschijnt.
6. Verwijder na beëindiging van de meting de meetsnoeren van
het meetobject en schakel de DMM uit.
) als hierboven beschreven te werk:
", "mA
" oder " ". Opnieuw indrukken van de knop schakelt weer terug.
" of "μA ".
Hz %".

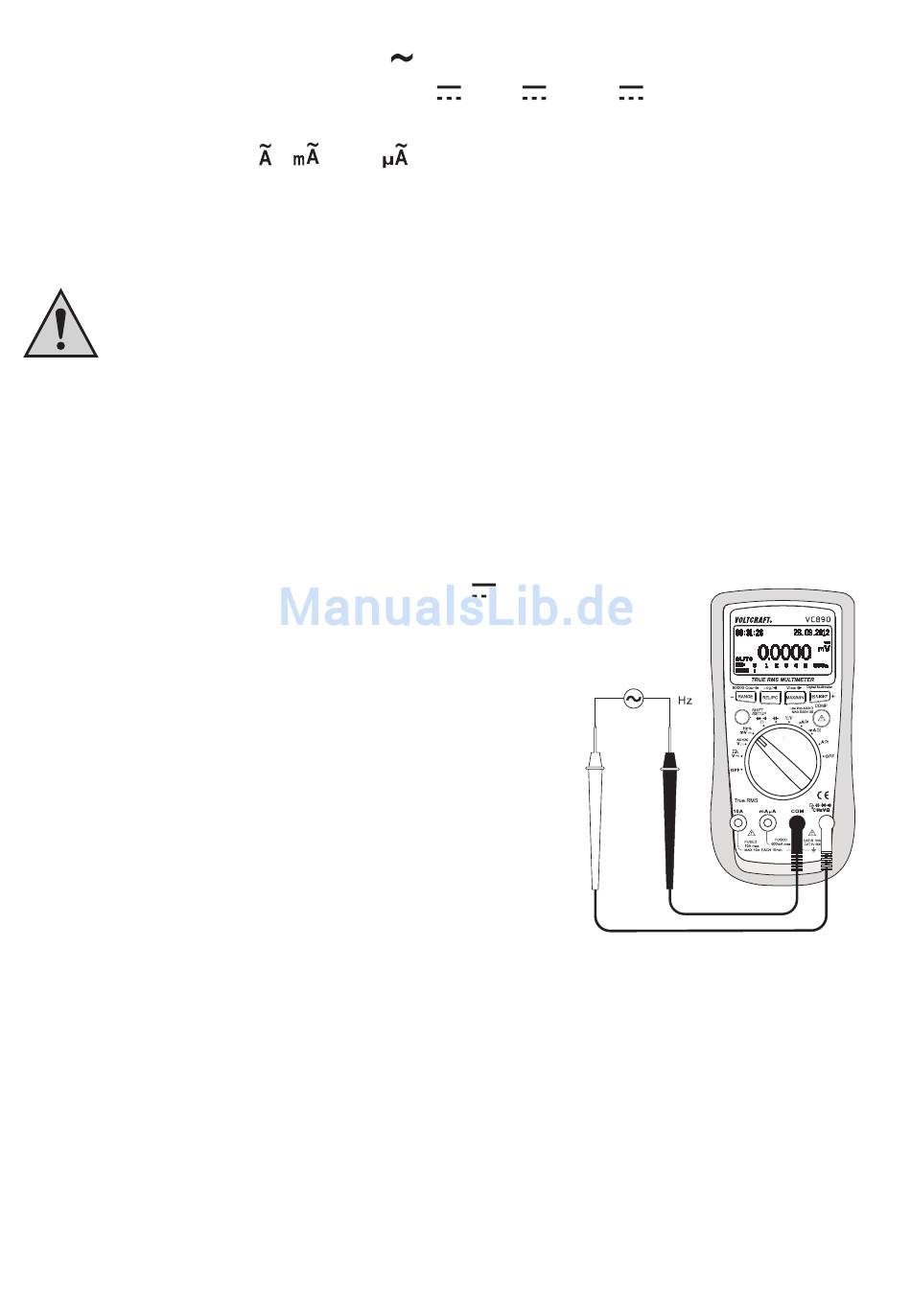

Afb. 4
